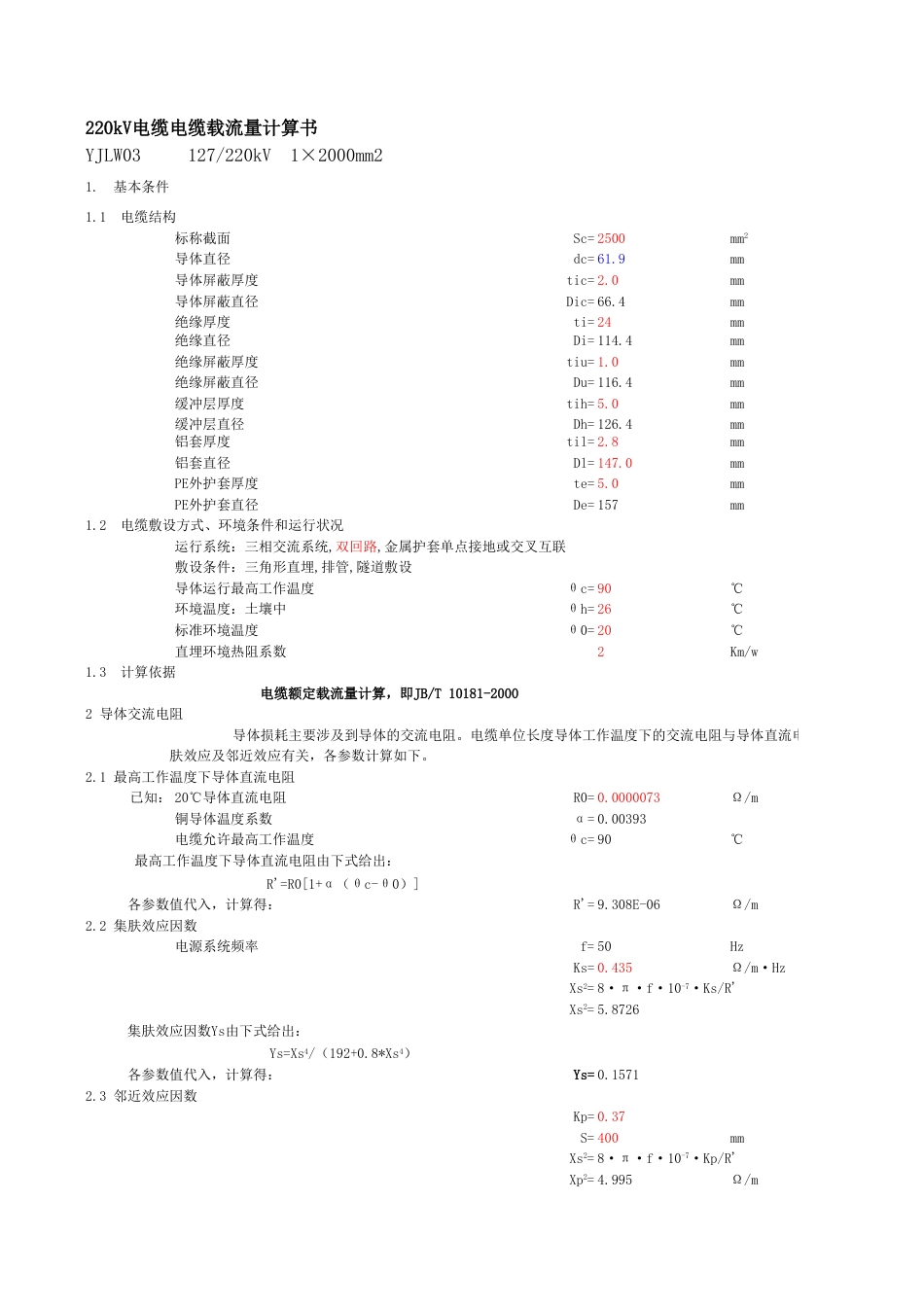

YJLW03 127/220kV 1×2000mm2标称截面 Sc= 2500导体直径 dc= 61.9mm 导体屏蔽厚度tic= 2.0mm 导体屏蔽直径 Dic= 66.4mm 绝缘厚度 ti= 24mm 绝缘直径Di= 114.4mm 绝缘屏蔽厚度tiu= 1.0mm 绝缘屏蔽直径Du= 116.4mm 缓冲层厚度tih= 5.0mm 缓冲层直径Dh= 126.4mm 铝套厚度til= 2.8mm 铝套直径Dl= 147.0mm te= 5.0mm De= 157mm 导体运行最高工作温度 θc= 90℃环境温度：土壤中 θh= 26℃标准环境温度θ0= 20℃直埋环境热阻系数2Km/w 导体损耗主要涉及到导体的交流电阻。电缆单位长度导体工作温度下的交流电阻与导体直流电阻和集 肤效应及邻近效应有关，各参数计算如下。 已知：R0= 0.0000073Ω/m铜导体温度系数α= 0.00393电缆允许最高工作温度θc= 90℃ 最高工作温度下导体直流电阻由下式给出： 各参数值代入，计算得：R'= 9.308E-06Ω/m电源系统频率f= 50HzKs= 0.435Ω/m·Hz5.8726 各参数值代入，计算得：Ys= 0.1571Kp= 0.37S= 400mm4.995Ω/m220kV电缆电缆载流量计算书1. 基本条件1.1 电缆结构mm2PE外护套厚度PE外护套直径1.2 电缆敷设方式、环境条件和运行状况运行系统：三相交流系统,双回路,金属护套单点接地或交叉互联敷设条件：三角形直埋,排管,隧道敷设1.3 计算依据 电缆额定载流量计算，即JB/T 10181-20002 导体交流电阻2.1 最高工作温度下导体直流电阻20℃导体直流电阻 R'=R0[1+α（θc-θ0）]2.2 集肤效应因数Xs2= 8·π·f·10-7·Ks/R'Xs2= 集肤效应因数Ys由下式给出：Ys=Xs4/（192+0.8*Xs4）2.3 邻近效应因数Xs2= 8·π·f·10-7·Kp/R'Xp2=对于三根单芯电缆，按平行排列方式：Yp=Yp= 0.0086R= R'(1+Ys+Yp)R= 1.09E-05Ω/m电源周期ω= 2·π·f127kV绝缘材料介电常数ε= 2.3绝缘材料介质损耗角正切tgδ= 0.0005电缆每相单位长度电容C= 2.35E-10F/m电缆每相单位长度介质损耗0.5951 W/mλ1=2.8400E-08Ω·m电阻温度系数αs= 0.00403 护套工作温度θs= 60℃ds= 0.5*(Doc+Dit)+tilmmds= 142.9mm护套截面积AS= π·ds·tilAS= 1.257E-03Rs=各参数代入式得：Rs= 2.62E-05Ω/m回路间距 L= 0.4m电缆导体轴间距离S= 0.4m皱纹铝护套直径Dl= 0.147m金属套厚度til= 0.0028m角频率ω= 2·π·f电缆直径De= 0.157mβ1=β1= 117.902 gs=gs= 1.0160 邻近效应因数Yp由下式给出：2.4 交流电阻 导体工作温度下交流电阻R为：3. 介质损耗对地电压（相电压...
