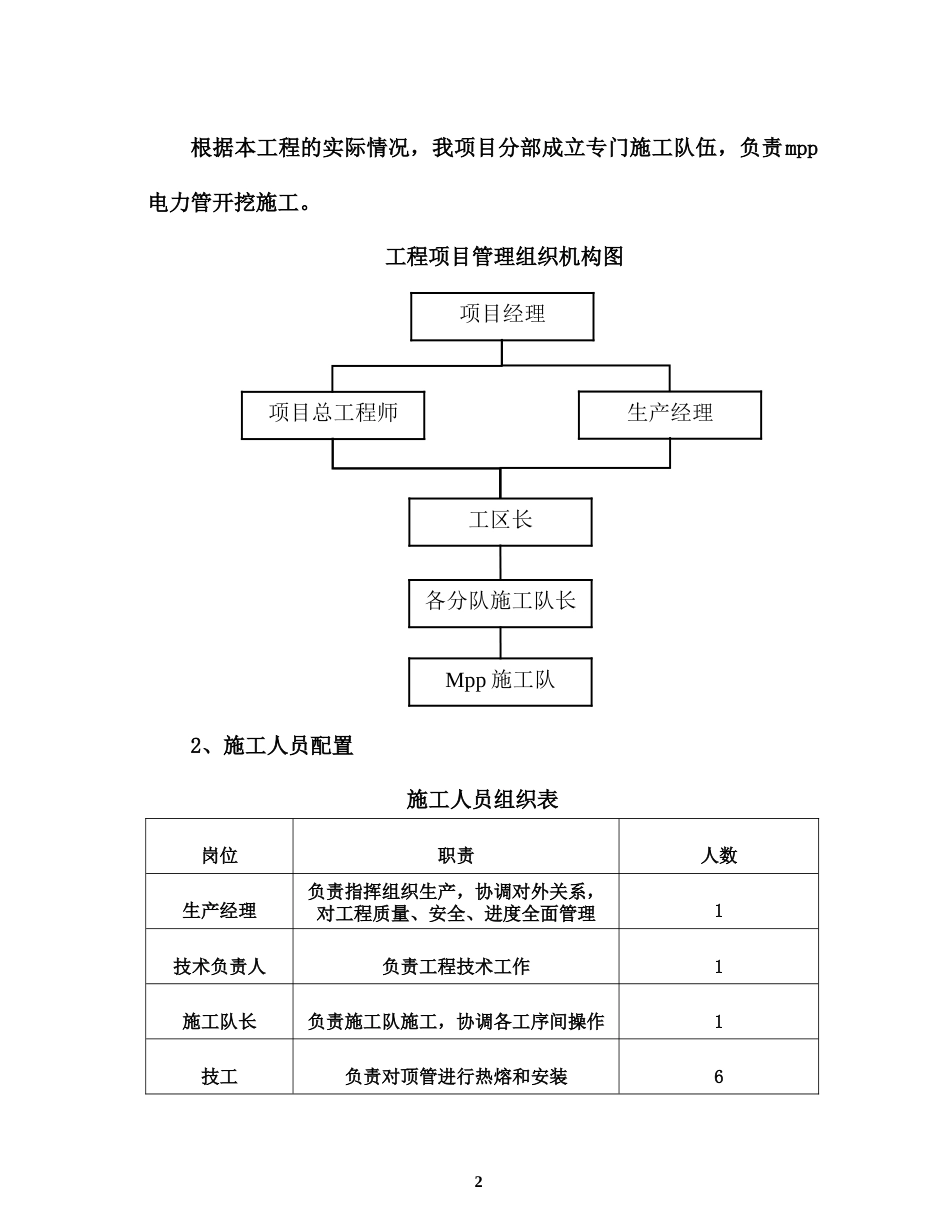

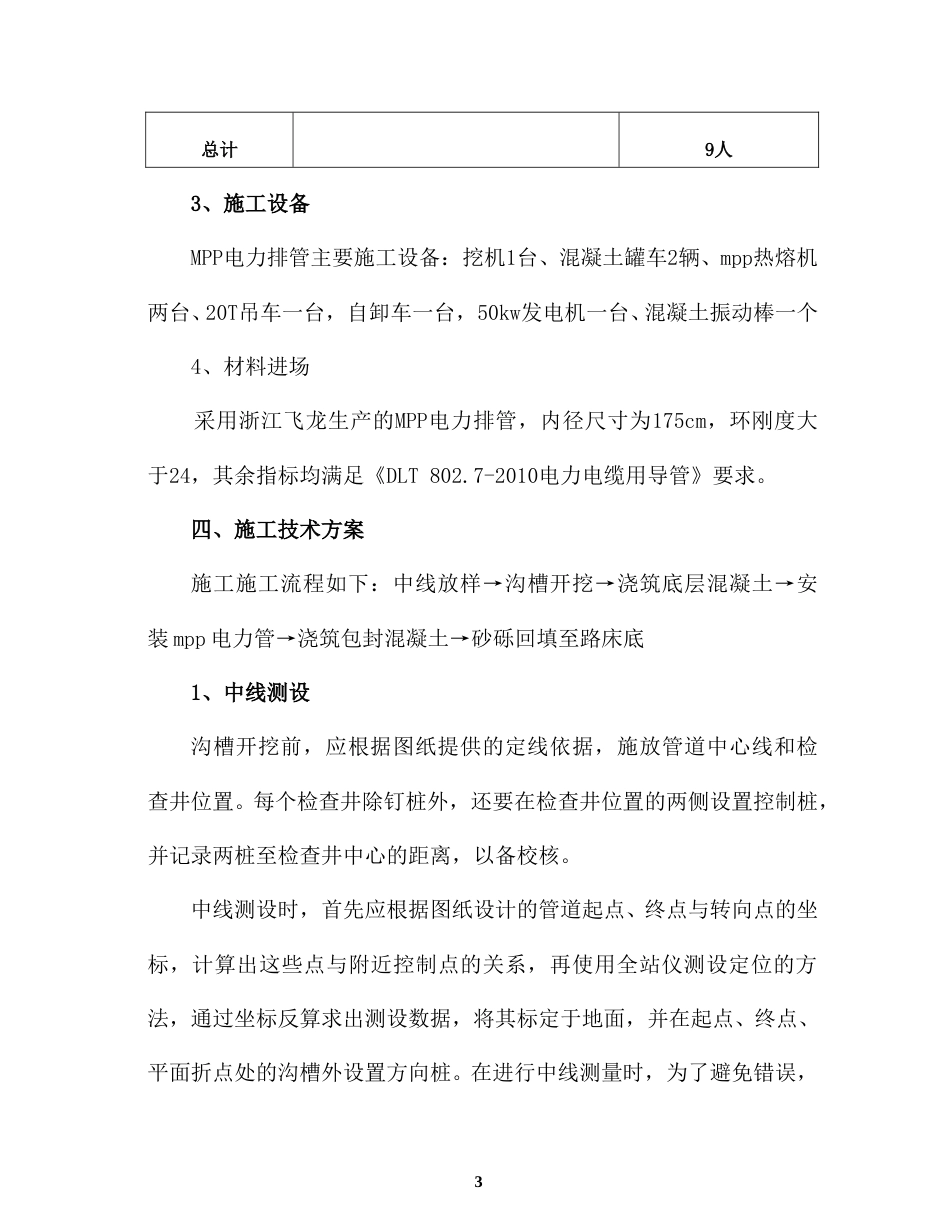

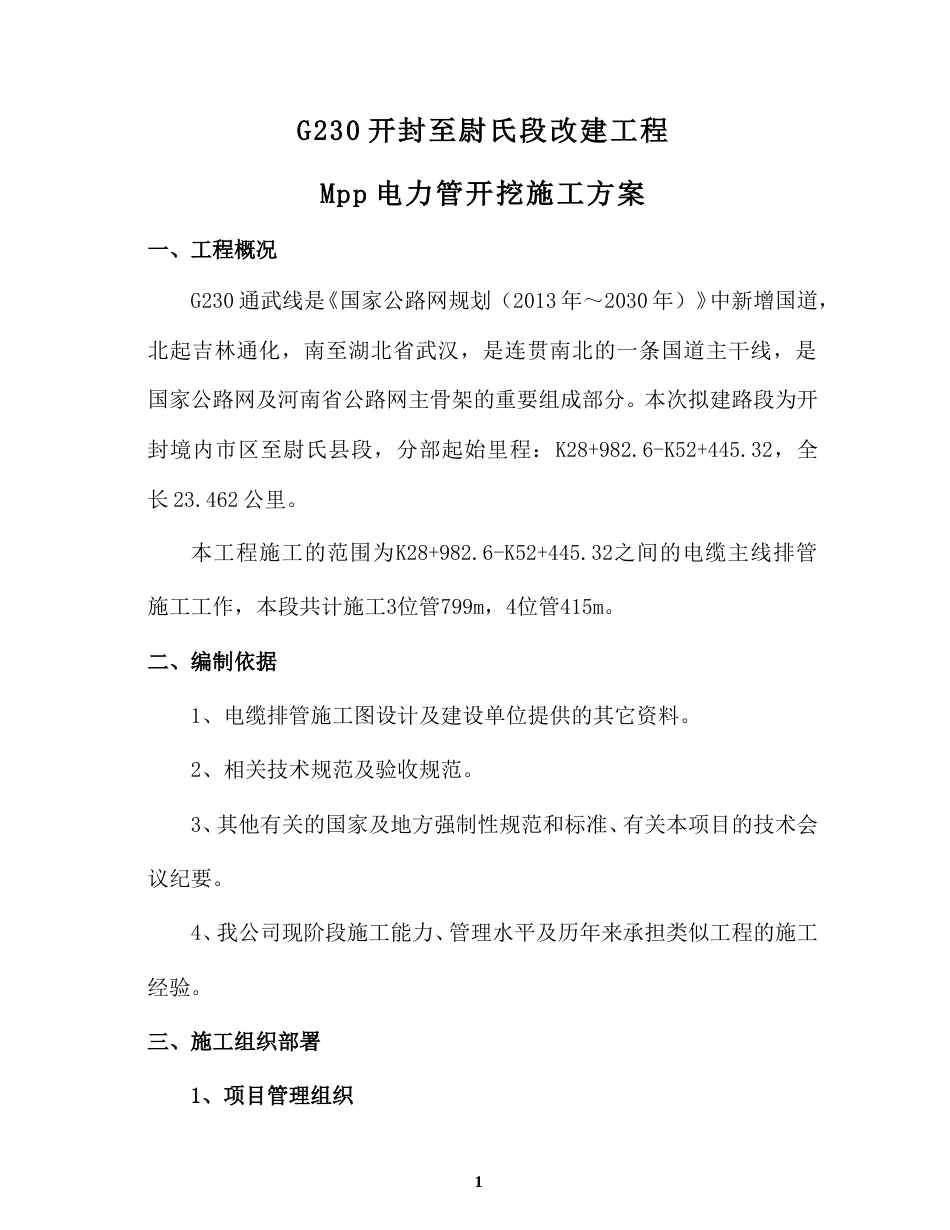

G230 开封至尉氏段改建工程Mpp 电力管开挖施工方案一、工程概况G230 通武线是《国家公路网规划（2013 年～2030 年）》中新增国道，北起吉林通化，南至湖北省武汉，是连贯南北的一条国道主干线，是国家公路网及河南省公路网主骨架的重要组成部分。本次拟建路段为开封境内市区至尉氏县段，分部起始里程：K28+982.6-K52+445.32，全长 23.462 公里。本工程施工的范围为K28+982.6-K52+445.32之间的电缆主线排管施工工作，本段共计施工3位管799m，4位管415m。二、编制依据1、电缆排管施工图设计及建设单位提供的其它资料。2、相关技术规范及验收规范。3、其他有关的国家及地方强制性规范和标准、有关本项目的技术会议纪要。4、我公司现阶段施工能力、管理水平及历年来承担类似工程的施工经验。三、施工组织部署 1、项目管理组织1根据本工程的实际情况，我项目分部成立专门施工队伍，负责mpp电力管开挖施工。工程项目管理组织机构图2、施工人员配置施工人员组织表岗位职责人数生产经理负责指挥组织生产，协调对外关系，对工程质量、安全、进度全面管理1技术负责人负责工程技术工作1施工队长负责施工队施工，协调各工序间操作1技工负责对顶管进行热熔和安装62项目经理项目总工程师生产经理工区长各分队施工队长Mpp 施工队总计9人 3、施工设备MPP电力排管主要施工设备：挖机1台、混凝土罐车2辆、mpp热熔机两台、20T吊车一台，自卸车一台，50kw发电机一台、混凝土振动棒一个4、材料进场 采用浙江飞龙生产的MPP电力排管，内径尺寸为175cm，环刚度大于24，其余指标均满足《DLT 802.7-2010电力电缆用导管》要求。四、施工技术方案施工施工流程如下：中线放样→沟槽开挖→浇筑底层混凝土→安装 mpp 电力管→浇筑包封混凝土→砂砾回填至路床底 1、中线测设沟槽开挖前，应根据图纸提供的定线依据，施放管道中心线和检查井位置。每个检查井除钉桩外，还要在检查井位置的两侧设置控制桩，并记录两桩至检查井中心的距离，以备校核。中线测设时，首先应根据图纸设计的管道起点、终点与转向点的坐标，计算出这些点与附近控制点的关系，再使用全站仪测设定位的方法，通过坐标反算求出测设数据，将其标定于地面，并在起点、终点、平面折点处的沟槽外设置方向桩。在进行中线测量时，为了避免错误，3距离要用钢尺丈量两次。中线测量完毕后，根据管道的埋深及管径，计算出管沟上口宽度，用白灰粉定出沟槽边线。并确保中心桩及方向桩在开槽前不被破坏。2、沟槽...
