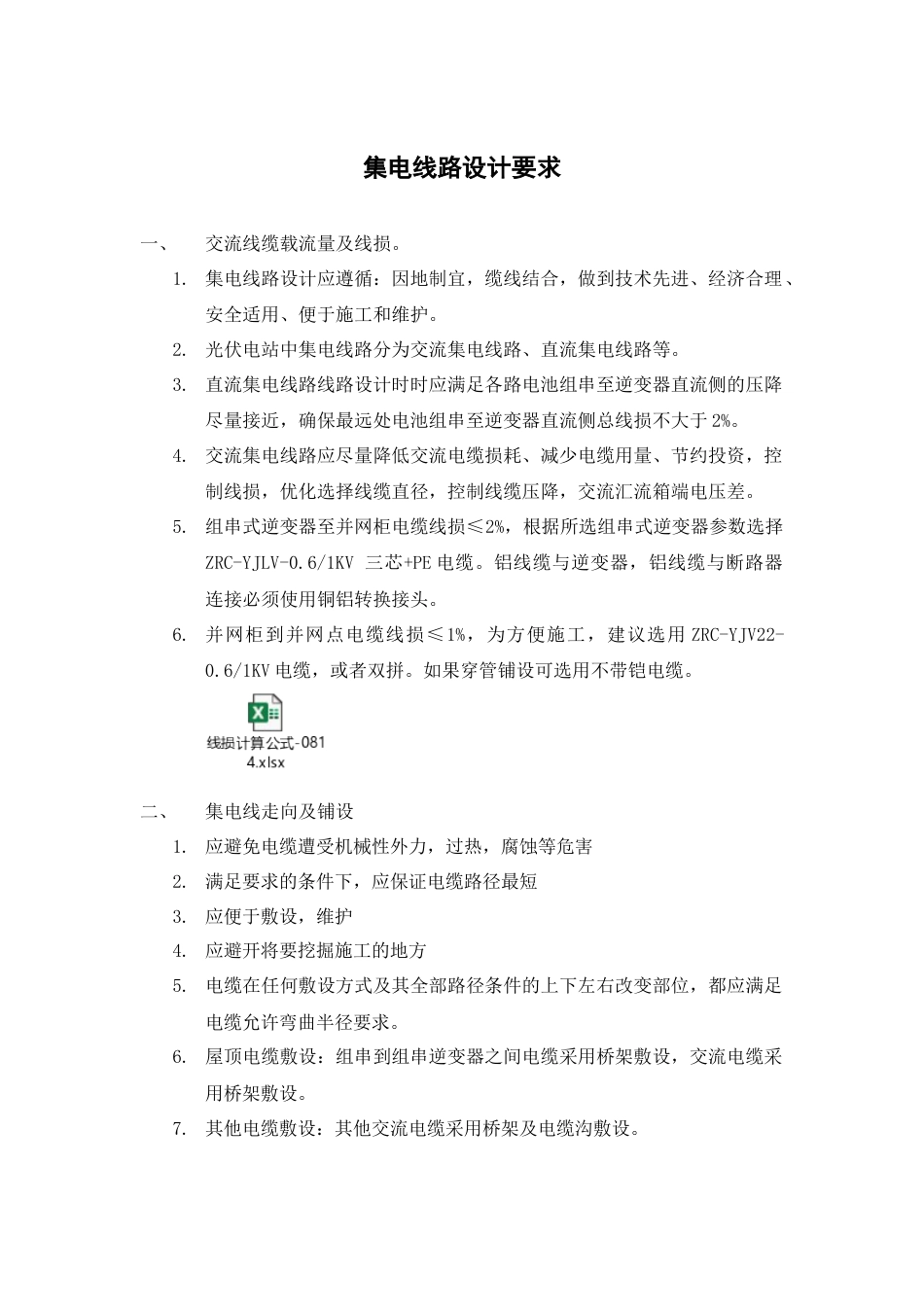

集电线路设计要求一、交流线缆载流量及线损。1. 集电线路设计应遵循：因地制宜，缆线结合，做到技术先进、经济合理、安全适用、便于施工和维护。2. 光伏电站中集电线路分为交流集电线路、直流集电线路等。3. 直流集电线路线路设计时时应满足各路电池组串至逆变器直流侧的压降尽量接近，确保最远处电池组串至逆变器直流侧总线损不大于 2%。4. 交流集电线路应尽量降低交流电缆损耗、减少电缆用量、节约投资，控制线损，优化选择线缆直径，控制线缆压降，交流汇流箱端电压差。5. 组串式逆变器至并网柜电缆线损≤2%，根据所选组串式逆变器参数选择ZRC-YJLV-0.6/1KV 三芯+PE 电缆。铝线缆与逆变器，铝线缆与断路器连接必须使用铜铝转换接头。6. 并网柜到并网点电缆线损≤1%，为方便施工，建议选用 ZRC-YJV22-0.6/1KV 电缆，或者双拼。如果穿管铺设可选用不带铠电缆。二、集电线走向及铺设1. 应避免电缆遭受机械性外力，过热，腐蚀等危害2. 满足要求的条件下，应保证电缆路径最短3. 应便于敷设，维护4. 应避开将要挖掘施工的地方5. 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，都应满足电缆允许弯曲半径要求。6. 屋顶电缆敷设：组串到组串逆变器之间电缆采用桥架敷设，交流电缆采用桥架敷设。7. 其他电缆敷设：其他交流电缆采用桥架及电缆沟敷设。
