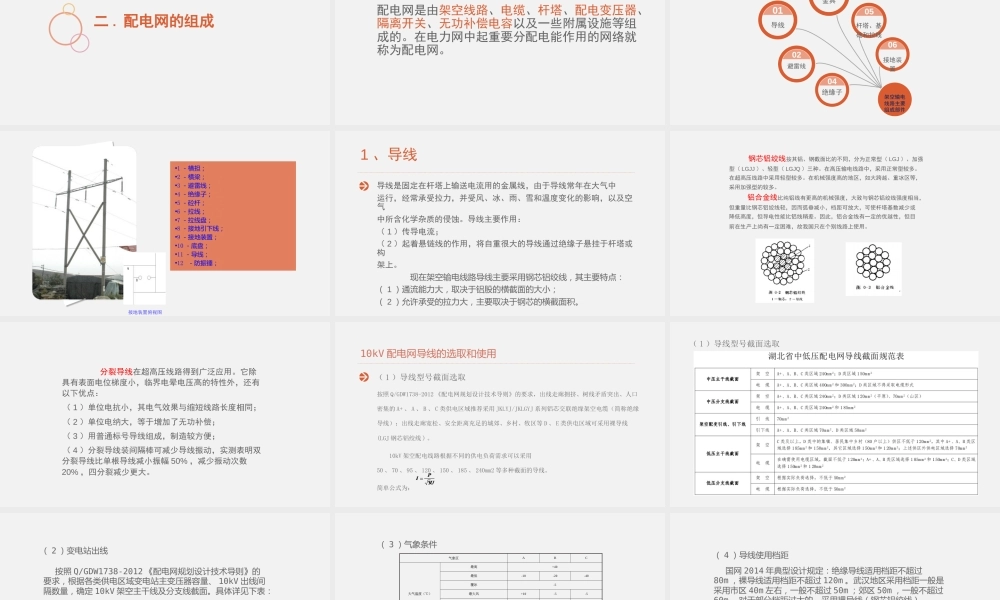

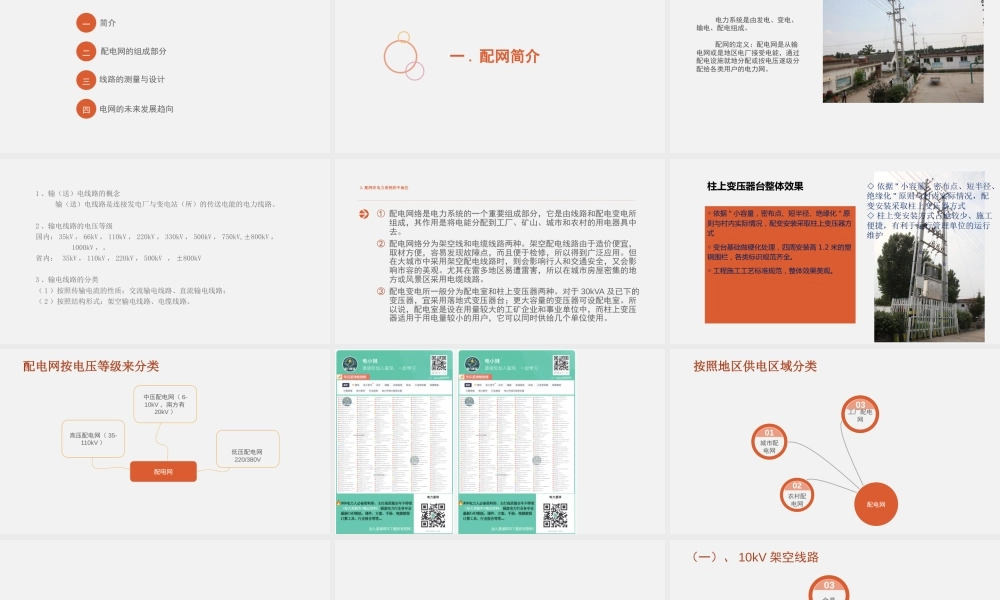

配网设计基础知识培训目录一简介二配电网的组成部分三线路的测量与设计四电网的未来发展趋向 一 . 配网简介 电力系统是由发电、变电、输电、配电组成。 配网的定义：配电网是从输电网或是地区电厂接受电能，通过配电设施就地分配或按电压逐级分配给各类用户的电力网。1. 电力系统组成部分1 、输（送）电线路的概念 输（送）电线路是连接发电厂与变电站（所）的传送电能的电力线路。2 、输电线路的电压等级国内： 35kV ， 66kV ， 110kV ， 220kV ， 330kV ， 500kV ， 750kV,±800kV ， 1000kV ，。省内： 35kV ， 110kV ， 220kV ， 500kV ， ±800kV3 、输电线路的分类（ 1 ）按照传输电流的性质：交流输电线路、直流输电线路；（ 2 ）按照结构形式：架空输电线路、电缆线路。2.配网在电力系统的中地位① 配电网络是电力系统的一个重要组成部分，它是由线路和配电变电所组成，其作用是将电能分配到工厂、矿山、城市和农村的用电器具中去。② 配电网络分为架空线和电缆线路两种。架空配电线路由于造价便宜，取材方便，容易发现故障点，而且便于检修，所以得到广泛应用。但在大城市中采用架空配电线路时，则会影响行人和交通安全，又会影响市容的美观。尤其在雷多地区易遭雷害，所以在城市房屋密集的地方或风景区采用电缆线路。③ 配电变电所一般分为配电室和柱上变压器两种。对于 30kVA 及已下的变压器，宜采用落地式变压器台；更大容量的变压器可设配电室。所以说，配电室是设在用量较大的工矿企业和事业单位中，而柱上变压器适用于用电量较小的用户，它可以同时供给几个单位使用。柱上变压器台整体效果◇ 依据 " 小容量，密布点、短半径、绝缘化 " 原则与村内实际情况，配变安装采取柱上变压器方式◇ 变台基础做硬化处理，四周安装高 1.2 米的塑钢围栏，各类标识规范齐全。◇ 工程施工工艺标准规范，整体效果美观。◇ 依据 " 小容量，密布点、短半径、绝缘化 " 原则与村内实际情况，配变安装采取柱上变压器方式◇ 柱上变安装方式占地较少、施工便捷，有利于运行管理单位的运行维护配电网按电压等级来分类配电网高压配电网（ 35-110kV ）中压配电网（ 6-10kV ，南方有20kV ）低压配电网220/380V工厂配电网03农村配电网02城市配电网01配电网按照地区供电区域分类二 . 配电网的组成配电网是由架空线路、电缆、杆塔、配电变压器、隔离开关、无功补偿电容以及一些附属设施等组成...
