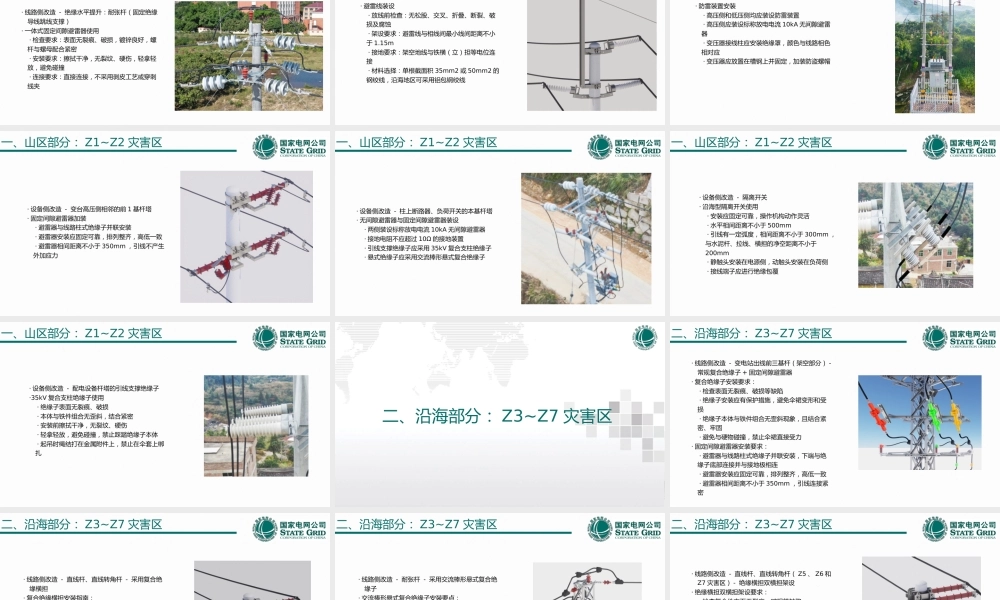

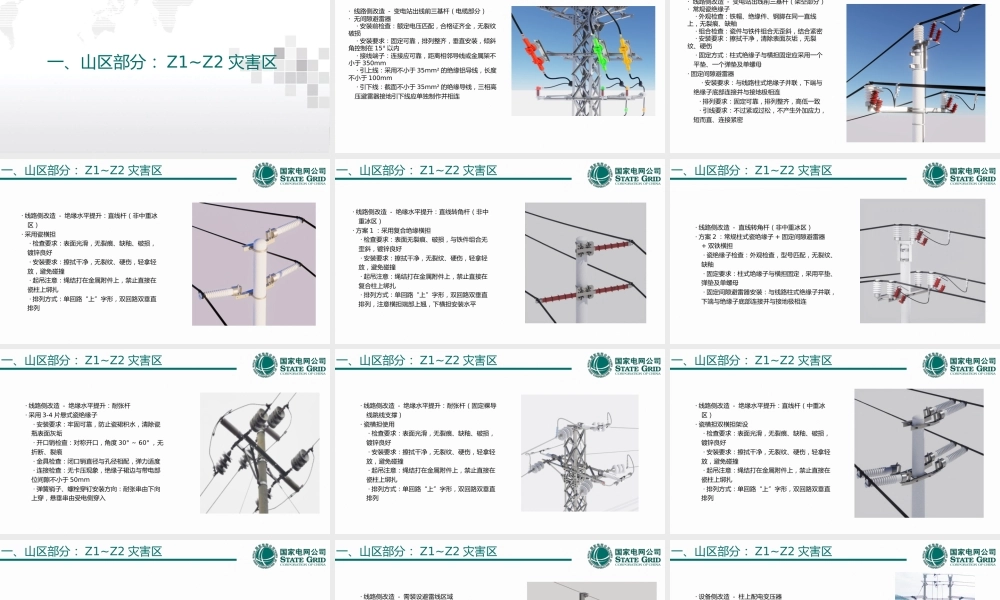

配网防雷建设与改造标准化施工工艺指导手册宣贯国网福建电科院配电中心李振嘉2024 年 4 月一、山区部分： Z1~Z2 灾害区一、山区部分： Z1~Z2 灾害区· 线路侧改造 - 变电站出线前三基杆（电缆部分）· 无间隙避雷器 · 安装前检查：额定电压匹配，合格证齐全，无裂纹破损 · 安装要求：固定可靠，排列整齐，垂直安装，倾斜角控制在 15° 以内 · 接线端子：连接应可靠，距离相邻导线或金属架不小于 350mm · 引上线：采用不小于 35mm² 的绝缘铝导线，长度不小于 100mm · 引下线：截面不小于 35mm² 的绝缘导线，三相高压避雷器接地引下线应单独制作并相连一、山区部分： Z1~Z2 灾害区· 线路侧改造 - 变电站出线前三基杆（架空部分）· 常规瓷绝缘子 · 外观检查：铁帽、绝缘件、钢脚在同一直线上，无裂痕、缺釉 · 组合检查：瓷件与铁件组合无歪斜，结合紧密 · 安装要求：擦拭干净，清除表面灰垢，无裂纹、硬伤 · 固定方式：柱式绝缘子与横担固定应采用一个平垫、一个弹垫及单螺母· 固定间隙避雷器 · 安装要求：与线路柱式绝缘子并联，下端与绝缘子底部连接并与接地极相连 · 排列要求：固定可靠，排列整齐，高低一致 · 引线要求：不过紧或过松，不产生外加应力，短而直、连接紧密一、山区部分： Z1~Z2 灾害区· 线路侧改造 - 绝缘水平提升：直线杆（非中重冰区）· 采用瓷横担 · 检查要求：表面光滑，无裂痕、缺釉、破损，镀锌良好 · 安装要求：擦拭干净，无裂纹、硬伤，轻拿轻放，避免碰撞 · 起吊注意：绳结打在金属附件上，禁止直接在瓷柱上绑扎 · 排列方式：单回路“上”字形，双回路双垂直排列一、山区部分： Z1~Z2 灾害区· 线路侧改造 - 绝缘水平提升：直线转角杆（非中重冰区）· 方案 1 ：采用复合绝缘横担 · 检查要求：表面无裂痕、破损，与铁件组合无歪斜，镀锌良好 · 安装要求：擦拭干净，无裂纹、硬伤，轻拿轻放，避免碰撞 · 起吊注意：绳结打在金属附件上，禁止直接在复合柱上绑扎 · 排列方式：单回路“上”字形，双回路双垂直排列，注意横担端部上翘，下横担安装水平一、山区部分： Z1~Z2 灾害区· 线路侧改造 - 直线转角杆（非中重冰区）· 方案 2 ：常规柱式瓷绝缘子 + 固定间隙避雷器+ 双铁横担 · 瓷绝缘子检查：外观检查，型号匹配，无裂纹、缺釉 · 固定要求：柱式绝缘子与横担固定，采用平垫、弹垫及单螺...
