落地式钢管脚手架安全文明施工标准化图集VIP免费

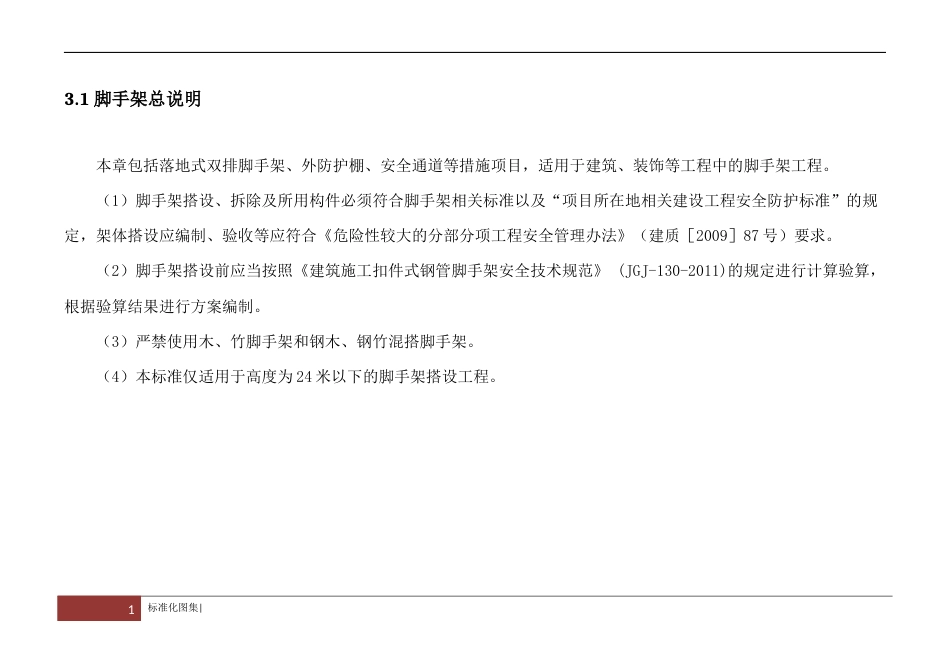

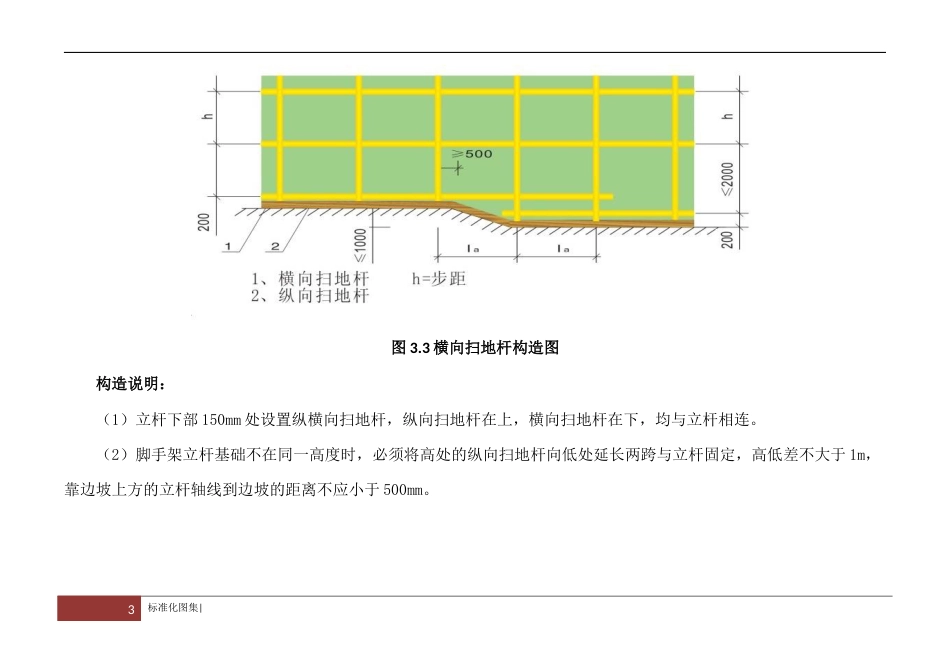

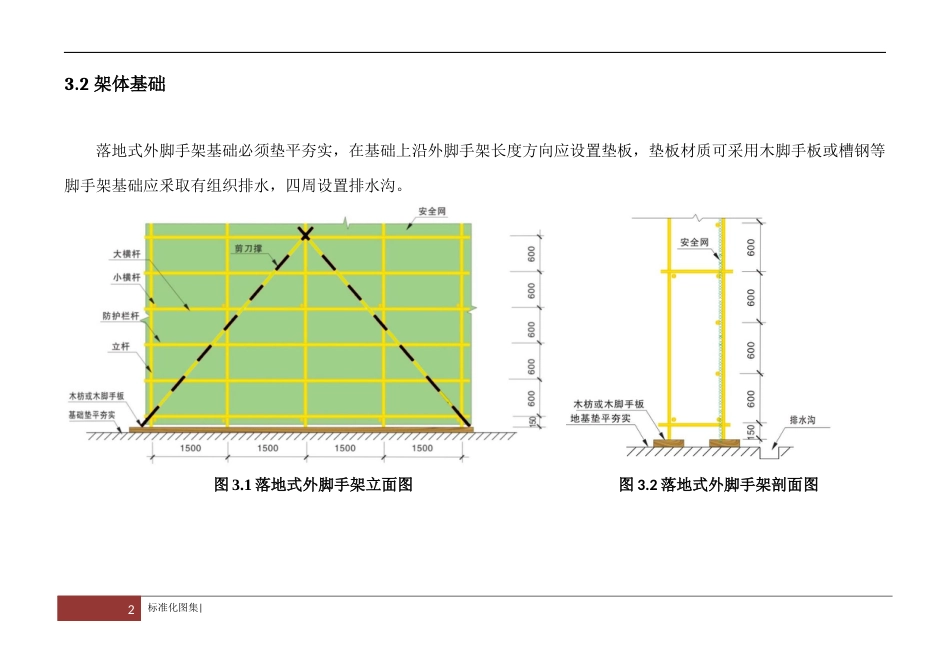

3.1 脚手架总说明本章包括落地式双排脚手架、外防护棚、安全通道等措施项目，适用于建筑、装饰等工程中的脚手架工程。（1）脚手架搭设、拆除及所用构件必须符合脚手架相关标准以及“项目所在地相关建设工程安全防护标准”的规定，架体搭设应编制、验收等应符合《危险性较大的分部分项工程安全管理办法》（建质［2009］87 号）要求。（2）脚手架搭设前应当按照《建筑施工扣件式钢管脚手架安全技术规范》 (JGJ-130-2011)的规定进行计算验算，根据验算结果进行方案编制。（3）严禁使用木、竹脚手架和钢木、钢竹混搭脚手架。（4）本标准仅适用于高度为 24 米以下的脚手架搭设工程。1标准化图集| 3.2 架体基础落地式外脚手架基础必须垫平夯实，在基础上沿外脚手架长度方向应设置垫板，垫板材质可采用木脚手板或槽钢等脚手架基础应釆取有组织排水，四周设置排水沟。 图 3.1 落地式外脚手架立面图 图 3.2 落地式外脚手架剖面图2标准化图集| 图 3.3 横向扫地杆构造图构造说明：（1）立杆下部 150mm 处设置纵横向扫地杆，纵向扫地杆在上，横向扫地杆在下，均与立杆相连。（2）脚手架立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于 1m，靠边坡上方的立杆轴线到边坡的距离不应小于 500mm。3标准化图集| 3.3 杆件布置脚手架施工操作面必须满铺脚手板，离墙面不得大于 20cm，不得有空隙和探头板、飞跳板；操作面外侧应设一道护身栏杆和一道 20cm 高的挡脚板；内立杆与建筑物距离大于 150mm 时必须进行封闭；脚手架施工层操作面下方净空距离超过 3.0m 时，必须设置一道水平安全网，双排架里口与结构外墙间水平网无法防护时可铺设脚手板；架体必须用密目安全网沿外架内侧进行封闭，安全网之间必须连接牢固，封闭严密，并与架体固定。具体见下图：4标准化图集| 图 3.4 外架杆件布置平面图 图 3.5 落地脚手架立面图5标准化图集| 图 3.6 落地脚手架端部设置6标准化图集| 图 3.7 转角部位效果图 图 3.8 落地式脚手架外排阳角处做法构造说明：（1）架体阴阳转角处应设置 4 根立杆，大横杆应连通封闭。（2）内外立杆的连线应垂直于建筑物结构边线，紧贴每一组立杆必须设置小横杆。（3）立杆除顶层顶部外必须采用对接，大横杆在架体转角外可以搭接，剪刀撑必须搭接。（4）剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除，严禁后搭或先拆。7标准化图集| 3.4 剪刀撑及横向斜撑...
