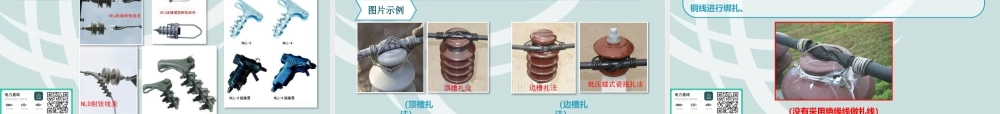

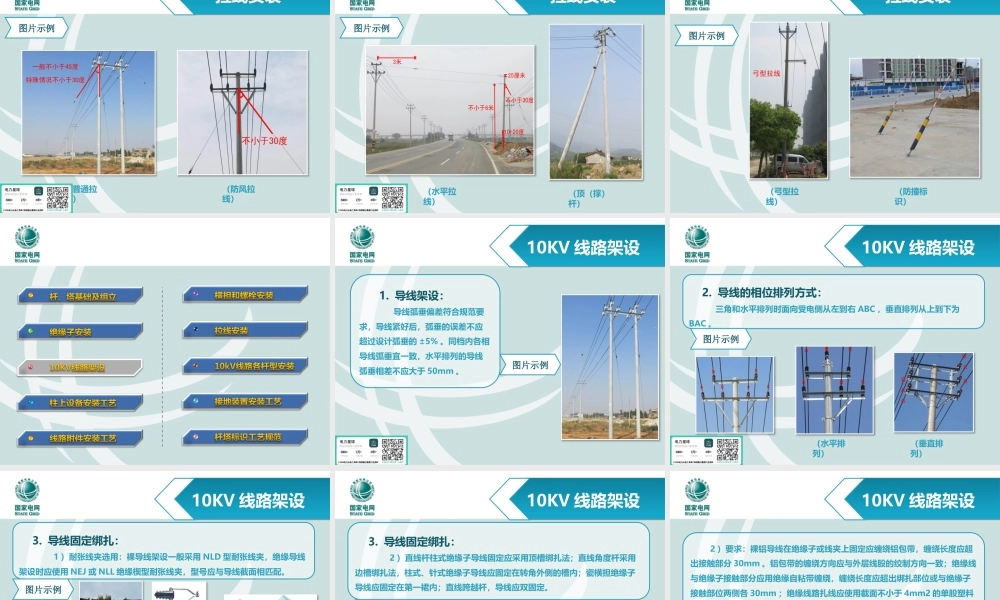

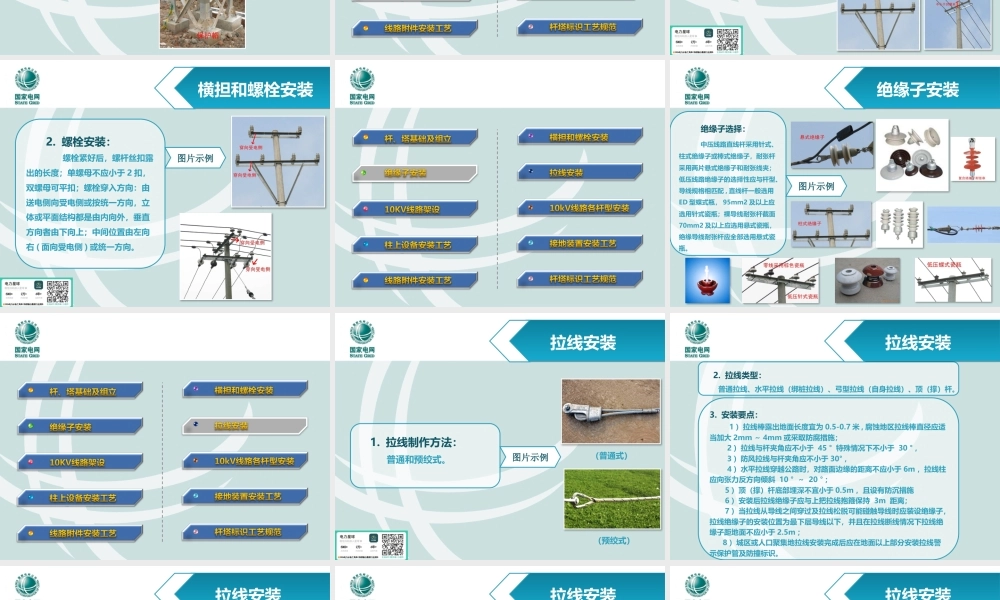

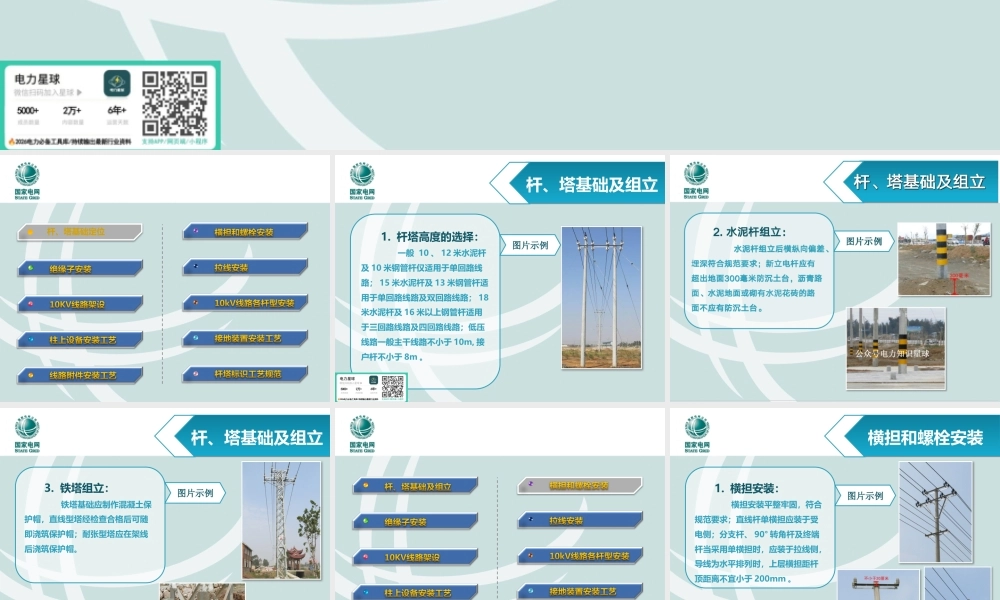

配电架空线路标准施工工艺配电架空线路标准施工工艺配电架空线路标准施工工艺配电架空线路标准施工工艺目 录杆、塔基础定位杆、塔基础及组立 1. 杆塔高度的选择： 一般 10 、 12 米水泥杆及 10 米钢管杆仅适用于单回路线路； 15 米水泥杆及 13 米钢管杆适用于单回路线路及双回路线路； 18米水泥杆及 16 米以上钢管杆适用于三回路线路及四回路线路；低压线路一般主干线路不小于 10m, 接户杆不小于 8m 。图片示例杆、塔基础及组立 3. 铁塔组立： 铁塔基础应制作混凝土保护帽，直线型塔经检查合格后可随即浇筑保护帽；耐张型塔应在架线后浇筑保护帽。图片示例目 录 1. 横担安装： 横担安装平整牢固，符合规范要求；直线杆单横担应装于受电侧；分支杆、 90° 转角杆及终端杆当采用单横担时，应装于拉线侧，导线为水平排列时，上层横担距杆顶距离不宜小于 200mm 。图片示例 横担和螺栓安装 2. 螺栓安装： 螺栓紧好后，螺杆丝扣露出的长度；单螺母不应小于 2 扣，双螺母可平扣；螺栓穿入方向：由送电侧向受电侧或按统一方向，立体或平面结构都是由内向外，垂直方向者由下向上；中间位置由左向右 ( 面向受电侧 ) 或统一方向。图片示例 横担和螺栓安装目 录 绝缘子选择： 中压线路直线杆采用针式、柱式绝缘子或棒式绝缘子，耐张杆采用两片悬式绝缘子和耐张线夹；低压线路绝缘子的选择性应与杆型、导线规格相匹配 , 直线杆一般选用ED 型蝶式瓶， 95mm2 及以上应选用针式瓷瓶；裸导线耐张杆截面70mm2 及以上应选用悬式瓷瓶，绝缘导线耐张杆应全部选用悬式瓷瓶。图片示例绝缘子安装目 录 1. 拉线制作方法： 普通和预绞式。图片示例拉线安装（普通式）（预绞式） 2. 拉线类型： 普通拉线、水平拉线（绑桩拉线）、弓型拉线（自身拉线）、顶（撑）杆。拉线安装3. 安装要点： 1 ）拉线棒露出地面长度宜为 0.5-0.7 米 , 腐蚀地区拉线棒直径应适当加大 2mm ～ 4mm 或采取防腐措施； 2 ）拉线与杆夹角应不小于 45 ° 特殊情况下不小于 30 ° ， 3 ）防风拉线与杆夹角应不小于 30° ， 4 ）水平拉线穿越公路时，对路面边缘的距离不应小于 6m ，拉线柱应向张力反方向倾斜 10 ° ～ 20 ° ； 5 ）顶（撑）杆底部埋深不宜小于 0.5m ，且设有防沉措施 6 ）安装后拉线绝缘子应与上把拉线抱箍保持 3m 距离； 7 ）当拉线从导线之间穿过及拉线松脱可能碰触导线时应装...
