国网电科院：中高压大容量储能关键技术及应用 (1)VIP免费

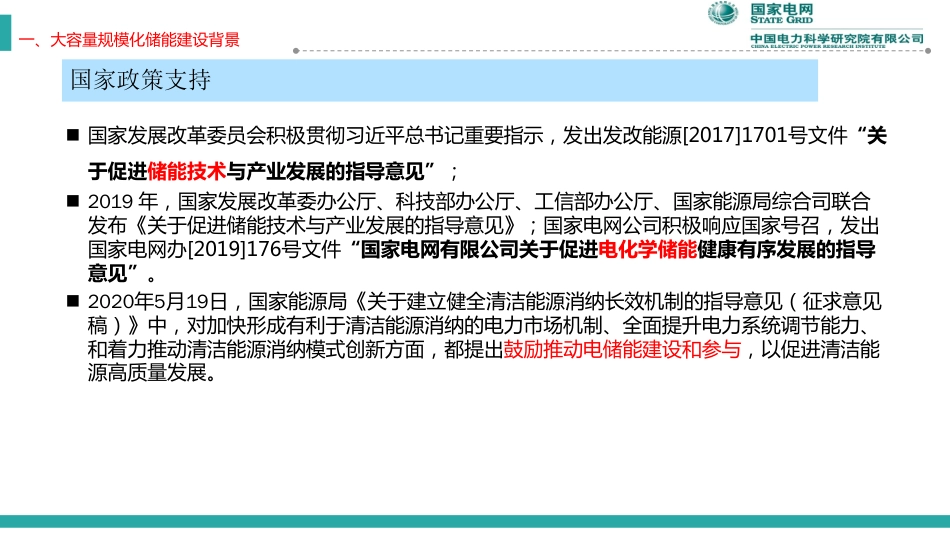

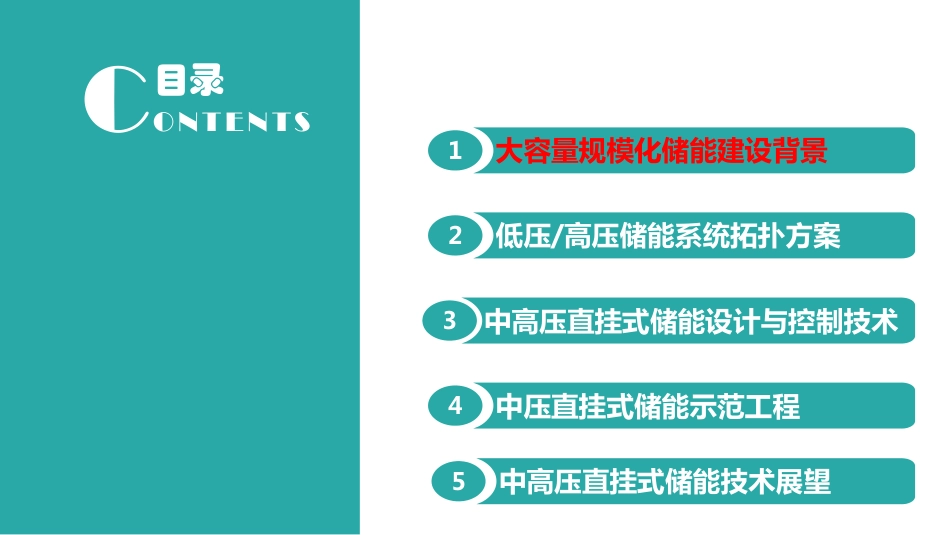

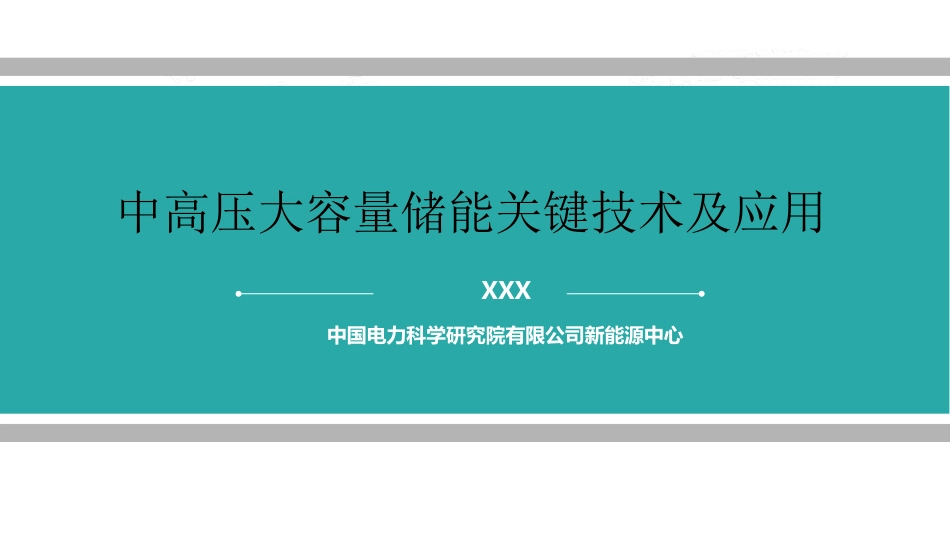

中高压大容量储能关键技术及应用XXX 中国电力科学研究院有限公司新能源中心CONTENTS目录大容量规模化储能建设背景1低压/高压储能系统拓扑方案2中高压直挂式储能设计与控制技术3中压直挂式储能示范工程4中高压直挂式储能技术展望5一、大容量规模化储能建设背景二三四五国家政策支持 国家发展改革委员会积极贯彻习近平总书记重要指示，发出发改能源[2017]1701号文件“关于促进储能技术与产业发展的指导意见”； 2019 年，国家发展改革委办公厅、科技部办公厅、工信部办公厅、国家能源局综合司联合发布《关于促进储能技术与产业发展的指导意见》；国家电网公司积极响应国家号召，发出国家电网办[2019]176号文件“国家电网有限公司关于促进电化学储能健康有序发展的指导意见”。 2020年5月19日，国家能源局《关于建立健全清洁能源消纳长效机制的指导意见（征求意见稿）》中，对加快形成有利于清洁能源消纳的电力市场机制、全面提升电力系统调节能力、和着力推动清洁能源消纳模式创新方面，都提出鼓励推动电储能建设和参与，以促进清洁能源高质量发展。一、大容量规模化储能建设背景大容量储能系统支撑大规模新能源消纳清洁能源富集地域的大量集中新能源开发、海上风电及高密度接入的分布式发电快速发展，导致大规模新能源消纳问题将日益凸显。大容量储能系统建设可解决规模化新能源开发所面临的以下问题：平抑新能源输出波动；扩充新能源外送通道；降低弃风弃光率；国内新能源集中开发地区示意图管理条例配置储能占比功率容量要求新疆电网发电侧储能管理办法≥10%≥10MW/20MWh青海省风电开发建设方案≥10%内蒙古自治区2020年风电、光伏发电项目建设有关事项通知≥5%储能时间不少于1小时福建省电力调峰辅助服务交易规则（试行）（2020年修订版）参与调峰交易的储能规模不小于10MW/40MWh2019年装机容量万千瓦发电量亿千瓦时比例发电装机容量201006100.00%水电3580417.81%水电1302117.77%火电11895759.18%火电5046568.88%核电48742.42%核电34874.76%风电2091510.41%风电40535.53%太阳能发电2041810.16%太阳能发电22373.05%总用电量/亿kWh72486总发电量/亿kWh73266100.00%一、大容量规模化储能建设背景大容量储能系统主动参与发电侧调频50.0Hz49.850.2发 电用 电频率跌落深度对比响应时间对比电化学储能系统的调频效果是水电机组的1.4倍，是天然气机组的2.3倍，是燃煤机组的20倍以上，故电化学储能对于减小传统发电机组的调频需求和提高...
