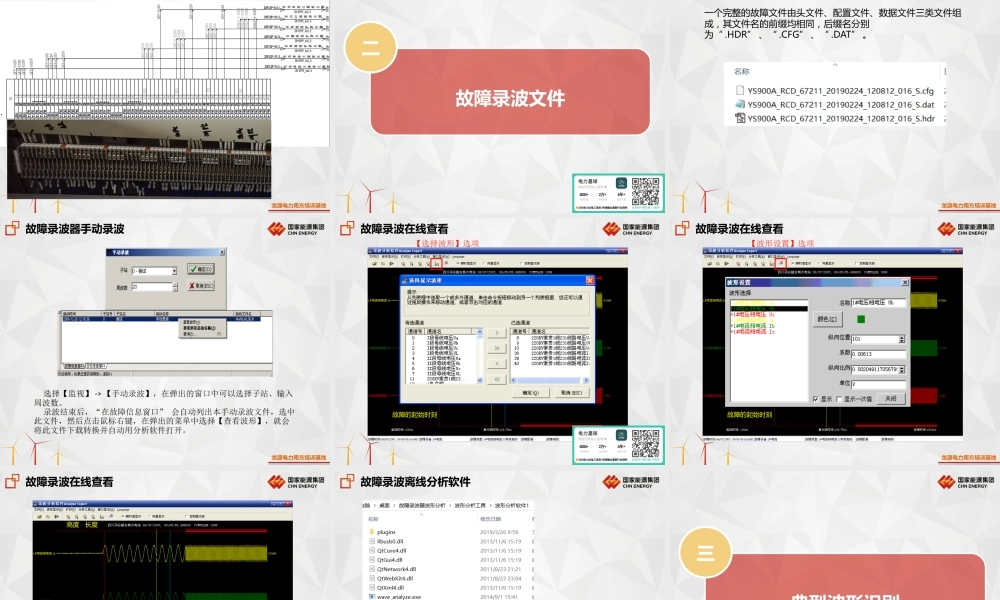

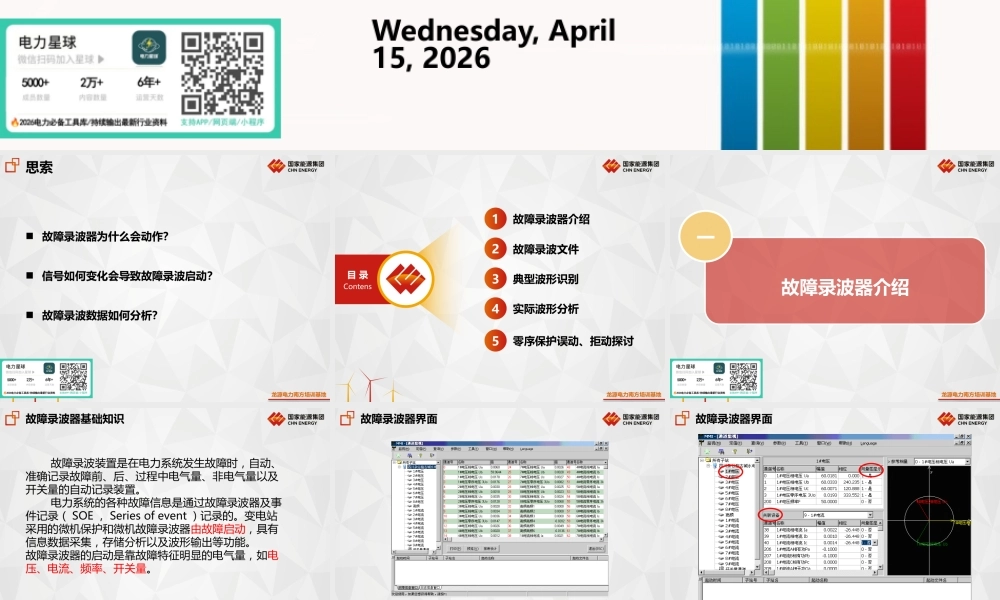

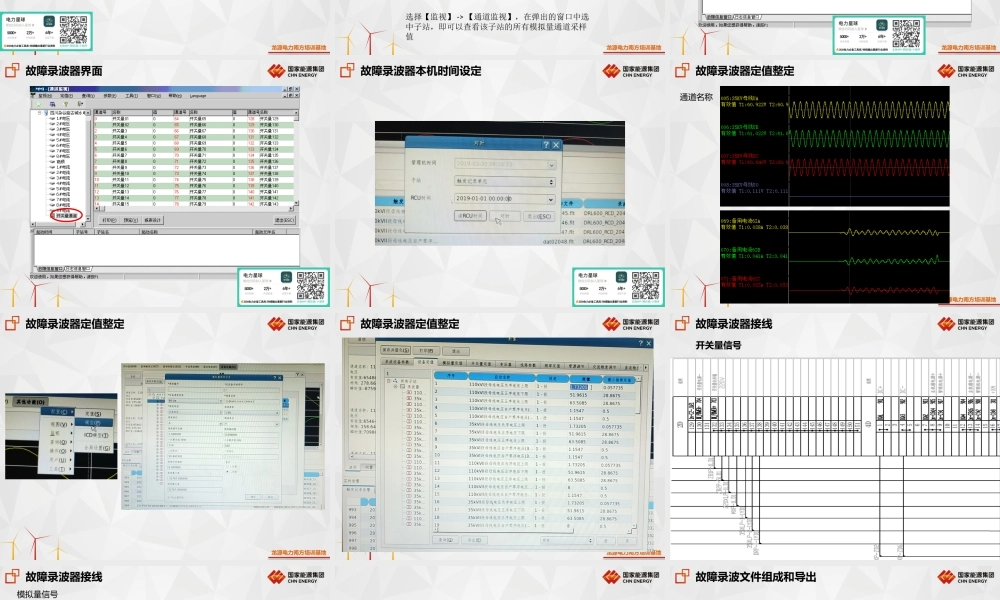

故障录波Wednesday, April 15, 2026龙源电力南方培训基地思索 故障录波器为什么会动作？ 信号如何变化会导致故障录波启动？ 故障录波数据如何分析？龙源电力南方培训基地目 录Contens故障录波文件2故障录波器介绍1典型波形识别3实际波形分析4零序保护误动、拒动探讨5龙源电力南方培训基地故障录波器介绍一龙源电力南方培训基地故障录波器基础知识 故障录波装置是在电力系统发生故障时，自动、准确记录故障前、后、过程中电气量、非电气量以及开关量的自动记录装置。 电力系统的各种故障信息是通过故障录波器及事件记录（ SOE ， Series of event ）记录的。变电站采用的微机保护和微机故障录波器由故障启动，具有信息数据采集，存储分析以及波形输出等功能。故障录波器的启动是靠故障特征明显的电气量，如电压、电流、频率、开关量。龙源电力南方培训基地故障录波器界面选择【监视】 -> 【通道监视】，在弹出的窗口中选中子站，即可以查看该子站的所有模拟量通道采样值龙源电力南方培训基地故障录波器界面龙源电力南方培训基地故障录波器界面龙源电力南方培训基地故障录波器本机时间设定龙源电力南方培训基地故障录波器定值整定通道名称龙源电力南方培训基地故障录波器定值整定龙源电力南方培训基地故障录波器定值整定龙源电力南方培训基地故障录波器接线开关量信号龙源电力南方培训基地故障录波器接线模拟量信号龙源电力南方培训基地故障录波文件二龙源电力南方培训基地故障录波文件组成和导出一个完整的故障文件由头文件、配置文件、数据文件三类文件组成，其文件名的前缀均相同，后缀名分别为“ .HDR” 、“ .CFG” 、“ .DAT” 。龙源电力南方培训基地故障录波器手动录波选择【监视】 -> 【手动录波】，在弹出的窗口中可以选择子站、输入周波数。录波结束后，“在故障信息窗口” 会自动列出本手动录波文件，选中此文件，然后点击鼠标右键，在弹出的菜单中选择【查看波形】，就会将此文件下载转换并自动用分析软件打开。龙源电力南方培训基地故障录波在线查看故障的起始时刻【选择波形】选项龙源电力南方培训基地故障录波在线查看故障的起始时刻【波形设置】选项龙源电力南方培训基地故障录波在线查看故障的起始时刻高度 长度龙源电力南方培训基地故障录波离线分析软件龙源电力南方培训基地典型波形识别三龙源电力南方培训基地故障录波分析 - 三相短路电压龙源电力南方培训基地龙源电力南方培训基地龙源电力...
