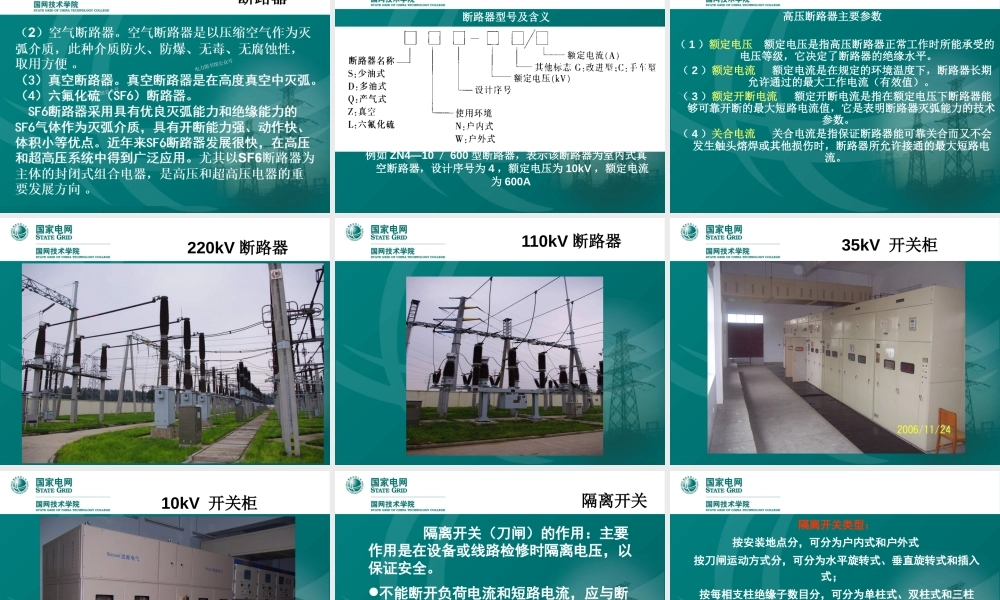

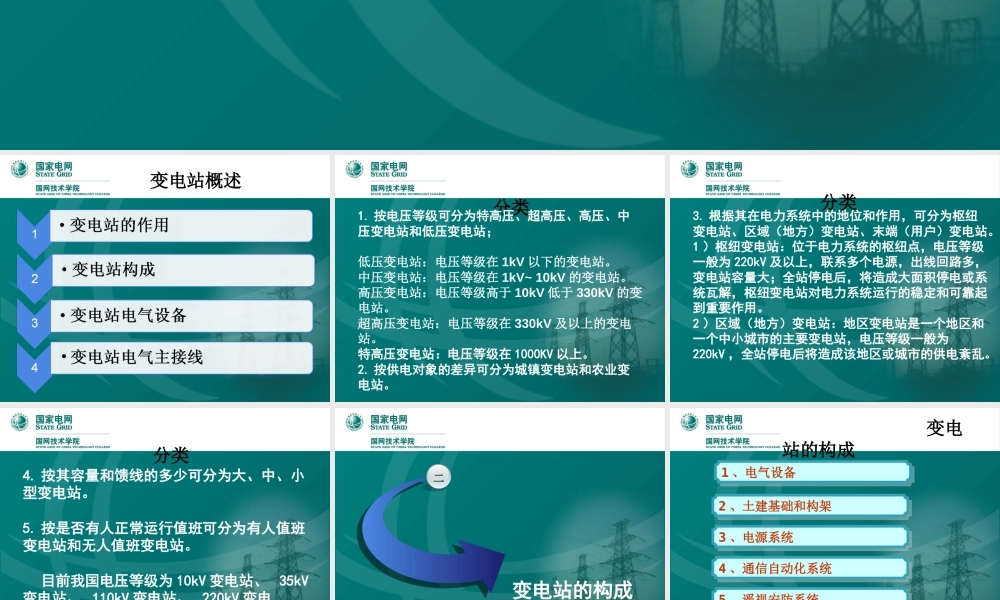

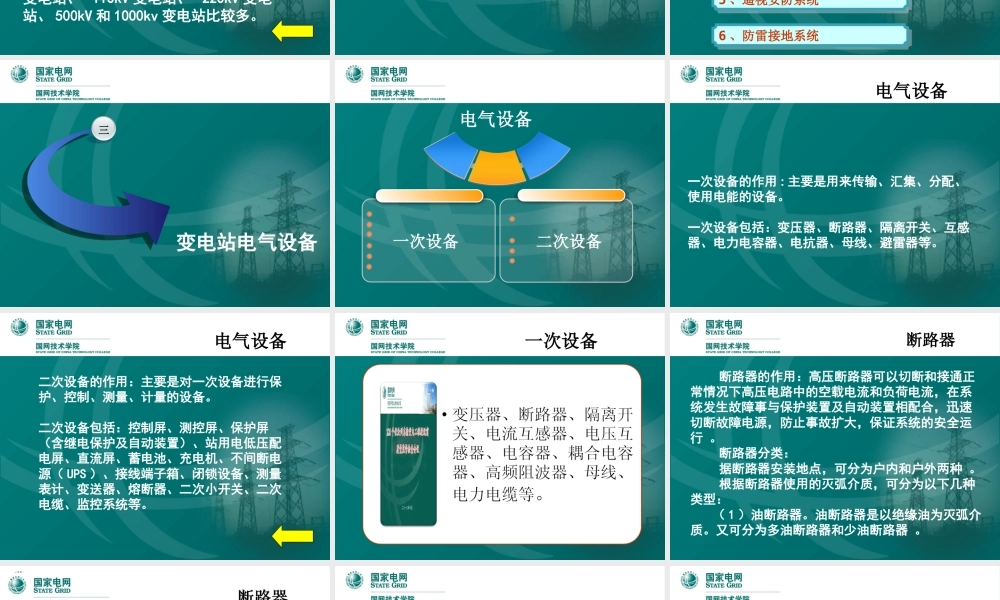

变电站的构成变电站概述分类 分类1. 按电压等级可分为特高压、超高压、高压、中压变电站和低压变电站； 低压变电站：电压等级在 1kV 以下的变电站。中压变电站：电压等级在 1kV~ 10kV 的变电站。高压变电站：电压等级高于 10kV 低于 330kV 的变电站。超高压变电站：电压等级在 330kV 及以上的变电站。特高压变电站：电压等级在 1000KV 以上。2. 按供电对象的差异可分为城镇变电站和农业变电站。 分类3. 根据其在电力系统中的地位和作用，可分为枢纽变电站、区域（地方）变电站、末端（用户）变电站。1 ）枢纽变电站：位于电力系统的枢纽点，电压等级一般为 220kV 及以上，联系多个电源，出线回路多，变电站容量大；全站停电后，将造成大面积停电或系统瓦解，枢纽变电站对电力系统运行的稳定和可靠起到重要作用。2 ）区域（地方）变电站：地区变电站是一个地区和一个中小城市的主要变电站，电压等级一般为220kV ，全站停电后将造成该地区或城市的供电紊乱。 分类4. 按其容量和馈线的多少可分为大、中、小型变电站。5. 按是否有人正常运行值班可分为有人值班变电站和无人值班变电站。 目前我国电压等级为 10kV 变电站、 35kV变电站、 110kV 变电站、 220kV 变电站、 500kV 和 1000kv 变电站比较多。变电站的构成二4 、通信自动化系统4 、通信自动化系统3 、电源系统3 、电源系统2 、土建基础和构架2 、土建基础和构架1 、电气设备1 、电气设备5 、遥视安防系统 5 、遥视安防系统 变电站的构成6 、防雷接地系统6 、防雷接地系统变电站电气设备三 一次设备 二次设备电气设备一次设备的作用 : 主要是用来传输、汇集、分配、使用电能的设备。一次设备包括：变压器、断路器、隔离开关、互感器、电力电容器、电抗器、母线、避雷器等。电气设备电气设备二次设备的作用：主要是对一次设备进行保护、控制、测量、计量的设备。二次设备包括：控制屏、测控屏、保护屏（含继电保护及自动装置）、站用电低压配电屏、直流屏、蓄电池、充电机、不间断电源（ UPS ）、接线端子箱、闭锁设备、测量表计、变送器、熔断器、二次小开关、二次电缆、监控系统等。一次设备 断路器 断路器的作用：高压断路器可以切断和接通正常情况下高压电路中的空载电流和负荷电流，在系统发生故障事与保护装置及自动装置相配合，迅速切断故障电源，防止事故扩大，保证系统的安全运行 。 断路器分类： 据断路器安装地点，...
