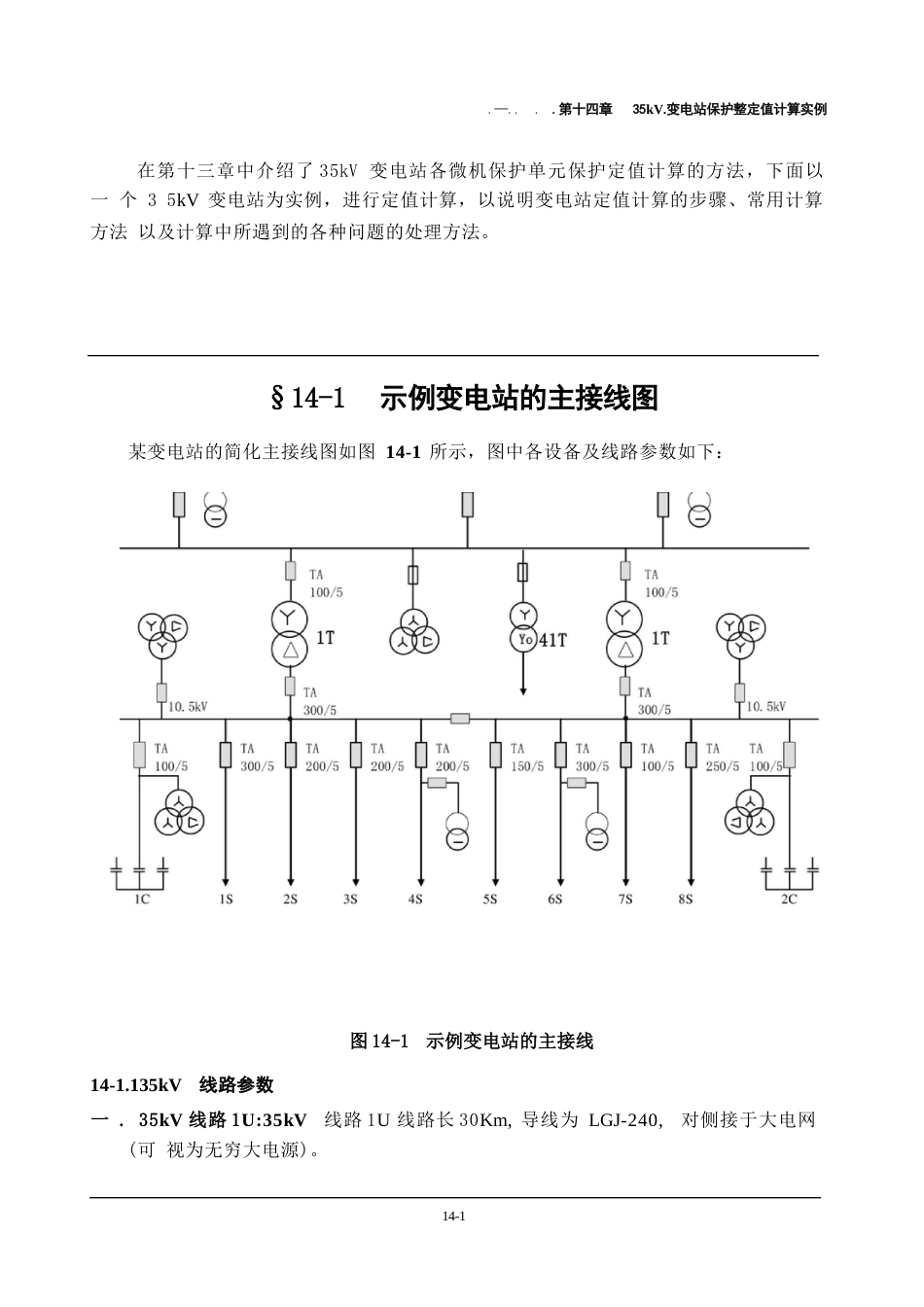

35kV 变电站保护整定值计算实例.—.. . .第十四章 35kV.变电站保护整定值计算实例在第十三章中介绍了 35kV 变电站各微机保护单元保护定值计算的方法，下面以一 个 3 5kV 变电站为实例，进行定值计算，以说明变电站定值计算的步骤、常用计算方法 以及计算中所遇到的各种问题的处理方法。§14-1 示例变电站的主接线图某变电站的简化主接线图如图 14-1 所示，图中各设备及线路参数如下：图 14-1 示例变电站的主接线14-1.135kV 线路参数一 . 35kV 线路 1U:35kV 线路 1U 线路长 30Km, 导线为 LGJ-240, 对侧接于大电网(可 视为无穷大电源)。14-1第十四章 35kV.变电站保护整定值计算实例 … …— .二 . 3 5kV 线 路 2U: 35kV 线 路 2U 线路长 45Km, 导线为 LGJ-95, 对侧接于一个35kV 线路终端电站。三 . 35kV 线路 3U: 35kV 线 路 3U 线路长 22Km, 导线为 LGJ-120, 对侧为一中型水电站， 电站主要参数如下：电站装机容量为 3×16MW,COSΦ=0.8, 发电机短路电抗为 12%。电站主接线为 11G 为发变组单元接线，升压变 11T 容量为 20MVA, 短路电抗为7%, 12G 、13G 接成扩大单元，升压变 12T 容量为 40MVA, 额定短路电抗 7%。14-1.2 主变变电站的两台主变型号相同，主要参数为：额定容量：5MVA额定电压：(35±3×2.5%)/10.5短路电抗：7.5%14-1.3 10kV 线路参数一 . 10kV 无源线路电站 10kV 线路 8 条，其中有源线路两条，无源线路 6 条，10kV 无源线路所用架穿 空导线均为 LGJ-120, 其 中 1S 最短，为 6Km;5S 最长，为 36Km, 其余线路长度分别 为 2S 长 11Km 、3S 长 27Km 、7S 长 17Km 、8S 长 9.5Km。二 . 10kV 有源线路1. 有源线路 4S: 有源线路 4S 长 12Km, 导线为 LGJ-95, 对侧为一小型水电站，电站 主要参数如下：装机容量为 2×1.25MW, 发电机额定 COSφ=0.8, 发电机短路电抗为 18%,变压器短路电抗为 8%。主接线为扩大单元式，升压变容量 3MVA。2. 有源线路 6S, 有源线路 6S 长 16Km, 导线为 LGJ-120, 对侧为一小型水电站，电站 的基本参数如下：装机容量为 2×2MW,COSΦ=0.8, 发电机短路电抗为 14%。电站主接线为扩大单 元接线，升压变容量为 5MVA, 短路电抗为 8.5%。14-1.4 补偿电容变电站 10kV 母线上接有两组补偿电容 1C 、2C 。1C 、2C 相同，其主要参数为：容14-2. .. .. ....
