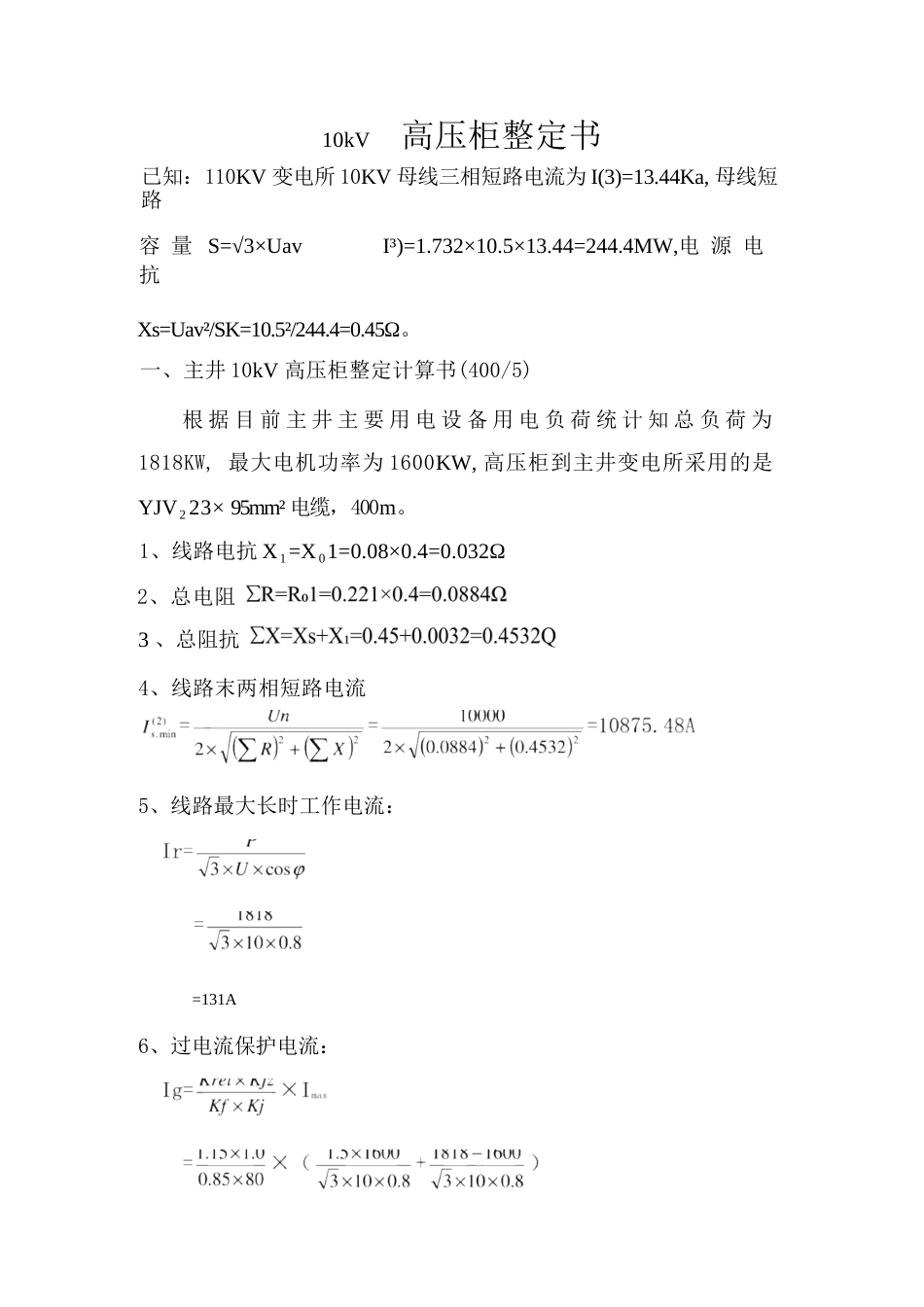

10kV 高压柜整定计算书机运事业部年 月 日审 批 记 录单位签字日期编 制审 核分管副部长机运部长机电副总10kV 高压柜整定书已知：110KV 变电所 10KV 母线三相短路电流为 I(3)=13.44Ka, 母线短路容 量 S=√3×Uav I³)=1.732×10.5×13.44=244.4MW,电 源 电 抗Xs=Uav²/SK=10.5²/244.4=0.45Ω。一、主井 10kV 高压柜整定计算书(400/5)根 据 目 前 主 井 主 要 用 电 设 备 用 电 负 荷 统 计 知 总 负 荷 为1818KW, 最大电机功率为 1600KW, 高压柜到主井变电所采用的是YJV₂23× 95mm² 电缆，400m。1、线路电抗 X₁=X₀1=0.08×0.4=0.032Ω2、总电阻 3 、总阻抗 4、线路末两相短路电流5、线路最大长时工作电流：=131A6、过电流保护电流：=3.19A 取 3 . 2A 7、速断保护电流：根据现场经验，取 3 倍的线路最大长时工作电流进行整定。=5.7A8、灵敏度校验：Km=I(2)./Kj×Id>1.5=10875.48/(80×5.7)=23.8>1.5满足条件。式 中 Krel—一可靠系数，取 Kk=1.15 Ke— 一返回系数， Ke=0.85K;₂——接线系数，其值视继电器的接线方式而定，此取1.0 K;——电流互感器的变比式 中 cosφ—— 设备组平均功率因数，此取 0.8Imax— 线路最大工作电流I(2)—— 被保护线路末两相短路电流二 、风井 10kV 高压柜整定计算书(400/5)根据风井改绞后供电负荷情况，总负荷为 2016KW, 最大电机功率为 1600KW, 高压柜到风井变电所采用的是 YJV-3×70mm² 电 缆，150m。1、线路电抗 X₁=X₀1=0.08×0.15=0.012Ω2、 总电阻 3 、总阻抗 4、线路末两相短路电流5、线路最大长时工作电流：=145.5A6、过电流保护电流：=3.4A3、速断保护电流：根据现场经验，取 3 倍的线路最大长时工作电流进行整定。=6.3A4、灵敏度校验：Km=Is²);n/Kj×Id>1.5=10799.14/(80×6.3)=21.4>1.5满足条件。三、矸石井 10kV 高压柜整定计算书(400/5)根据目前矸石井高压柜只供电于矸石井提升机，总负荷为1260kW, 高压柜到矸石井变电所采用的是 YJV-3×70mm² 电缆，150m。1、线路电抗 X₁=X₀1=0.08×0.15=0.012Ω2、总电阻 ₀ 1=0.221×0.15=0.0332Ω3 、总阻抗 4、线路末两相短路电流5、线路最大长时工作电流：=90.9A6、过电流保护电流：=2.9A7、速断保护电流：根据现场经验，取 3 倍的线路最大长时工作电流进行整定。=4A8、灵敏度校验：Km=Is²m;n/Kj×Id>1.5=10799.14/(80×4)=33.7>1.5满足条...
