许继电气PPT：基于磁控开关的柔性重合技术及应用VIP免费

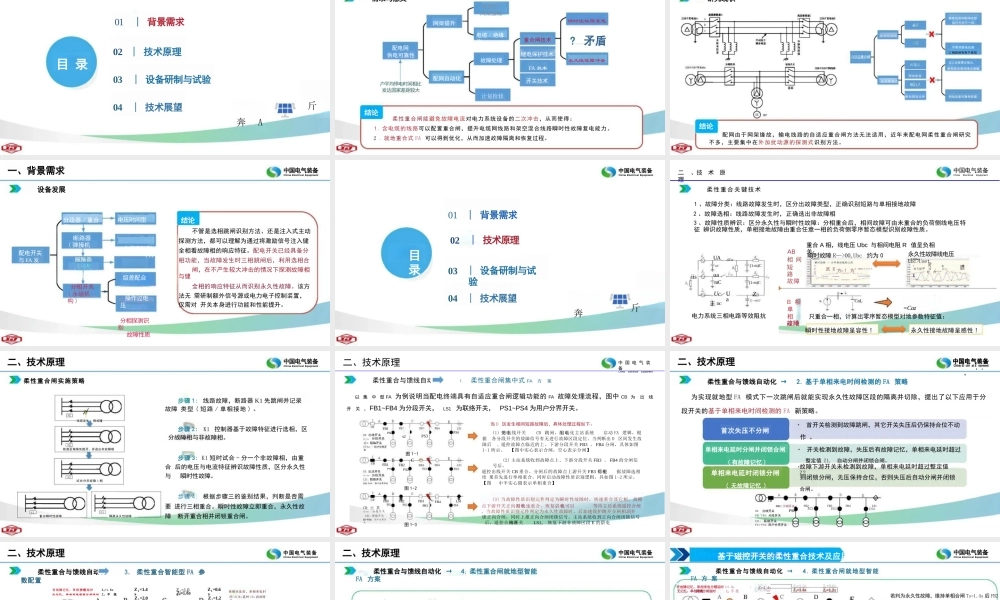

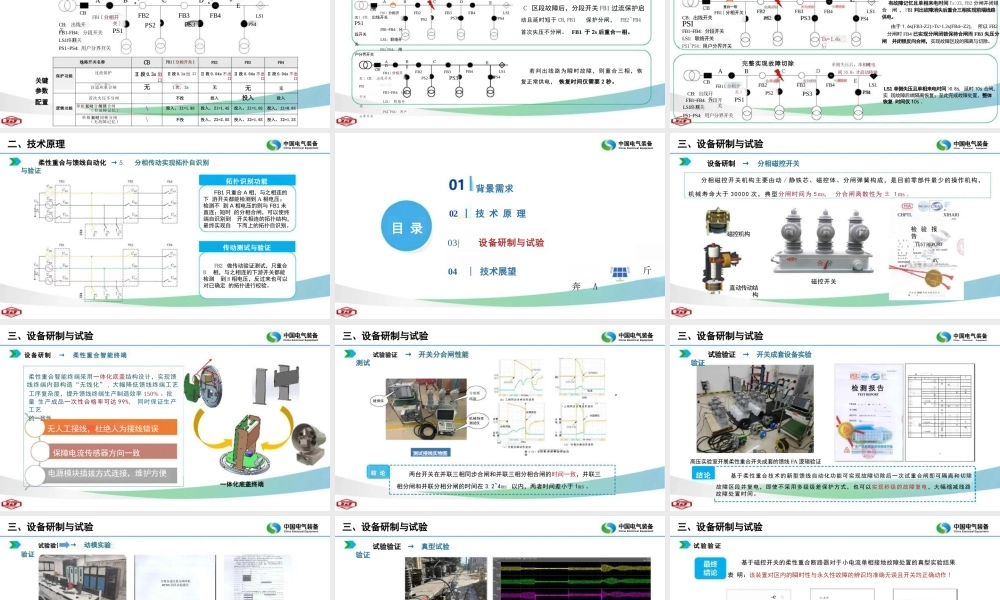

基于磁控开关的柔性重合技术及应用珠海许继电气有限公司探索磁控开关新技术，助力故障主动式处置中国电气装备China Electrical Equipment许继电气股份有限公司 XJ ELECTRIC co.,LTD.01 | 背景需求02 | 技术原理目 录03 | 设备研制与试验04 | 技术展望奔 A中国电气装备China Electrical Equipment斤需求与意义配电网供电可靠性户平均停电时间相比 发达国家差距较大结论柔性重合闸能避免故障电流对电力系统设备的二次冲击，从而使得：1. 含电缆的线路可以配置重合闸，提升电缆网线路和架空混合线路瞬时性故障复电能力。2 . 就地重合式 FA 可以得到优化，从而加速故障隔离和恢复过程。瞬时性故障复电? 矛盾永久性故障冲击重合闸技术继电保护技术FA 技术开关技术电源点 /网架接线电缆 / 绝缘化故障处理计划检修一、背景需求中国电气装备China Electrical Equipment配网自动化网架提升结论配网由于网架缘故，输电线路的自适应重合闸方法无法适用，近年来配电网柔性重合闸研究 不多，主要集中在外加扰动源的探测式识别方法。不带并联电抗器三相跳闸有利于熄弧注入功军要足够大，能有效击穿故障点绝缘附加设备可靠性较差一、背景需求研究现状200LV/LOLV 变电站主动探测式按合电压联络开关中国电气装备China Electrical Equipment高屈断路器 1220K7 雯电站 A输电线路和配网线路 运行方式不一样附加限流元件被 动检 测 式# 霜曲装壁220KV 贺电站B高历新路就2附加电容并联电挤善分硕开关开环结论不管是选相跳闸识别方法、还是注入式主动 探测方法，都可以理解为通过将激励信号注入健 全相看故障相的响应特征。配电开关已经具备分 相功能，当故障发生时三相跳闸后，利用选相合闸，在不产生较大冲击的情况下探测故障相与健全相的响应特征从而识别永久性故障。该方法无 需研制额外信号源或电力电子控制装置，仅需对 开关本身进行功能和性能提升。电压时间型FA合闸速断型FA级差配合涌流抑制 / 操作过电压分相探测识别故障性质一、背景需求设备发展断路器( 弹操机构 )( 永磁机构 )分相开关( 永磁机构 )中国电气装备China Electrical Equipment配电开关 与 FA 发展分段器 / 重合器| 背景需求| 技术原理| 设备研制与试验| 技术展望奔01020304斤目 录中国电气装备China Electrical Equipment瞬时故障 R—>00,Ubc 约为 0解时故障 — 合单相前敏险已消武 12 方称 1、为致 费 电限 住...
