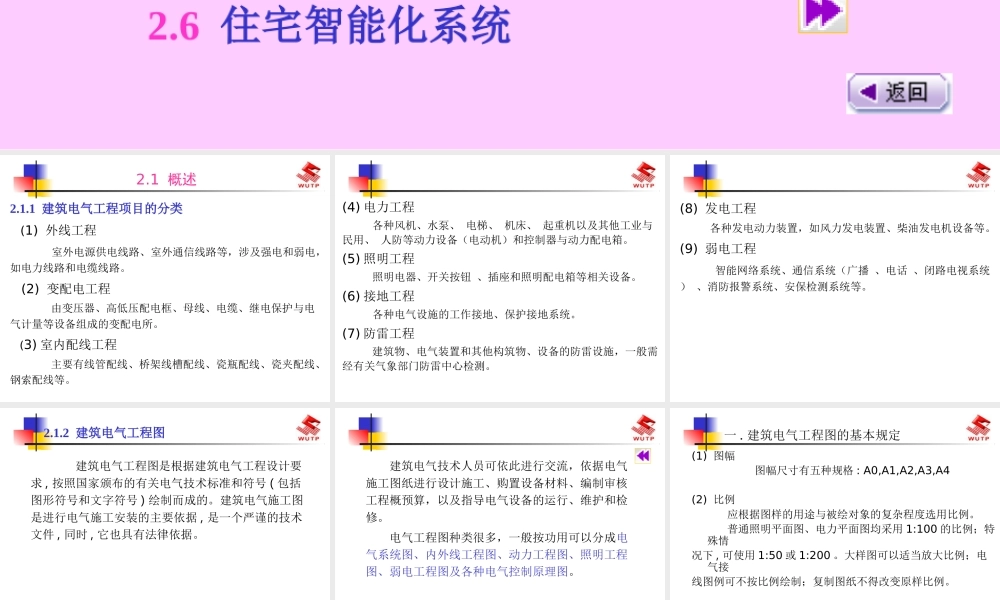

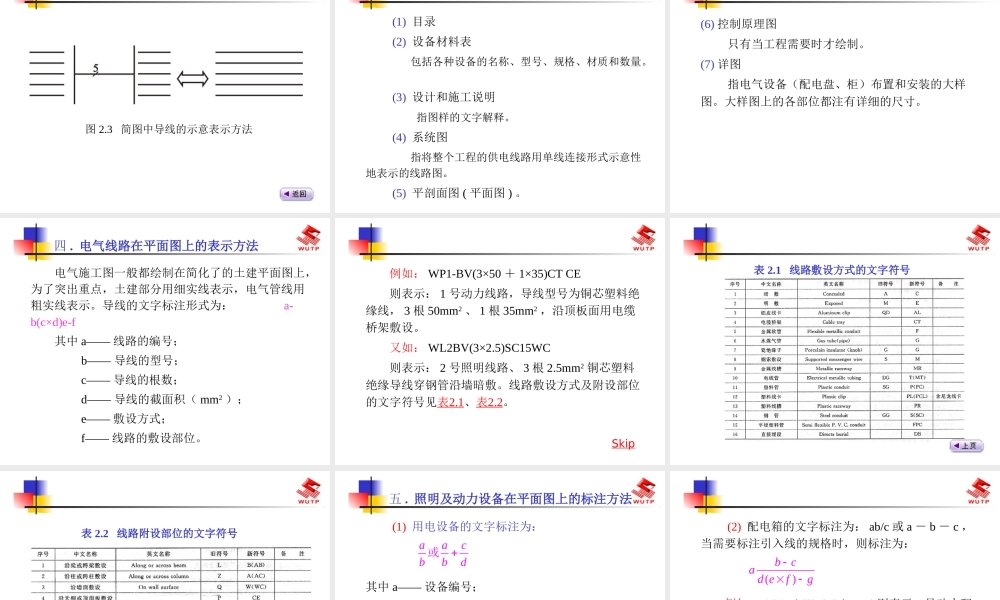

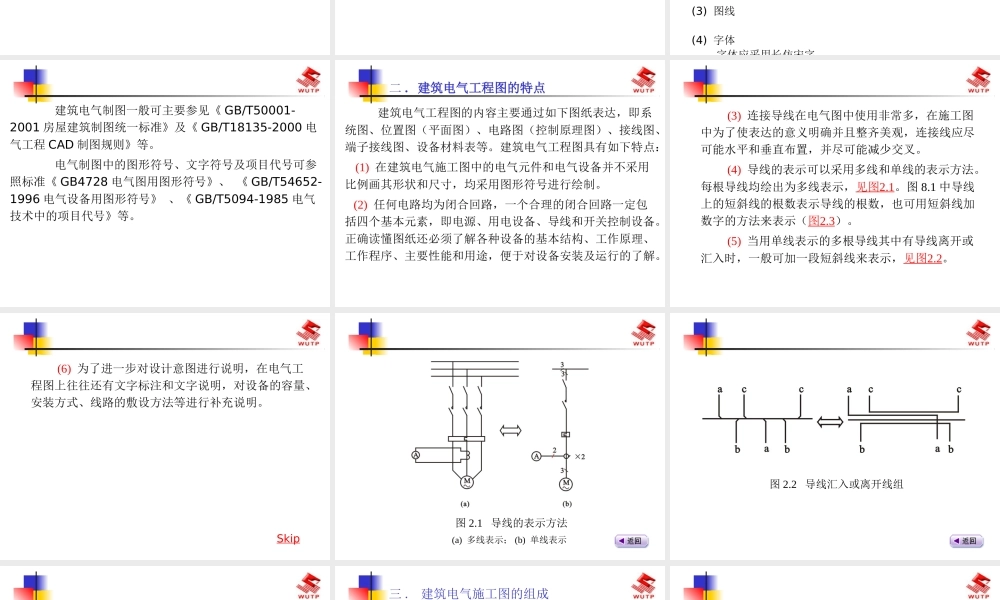

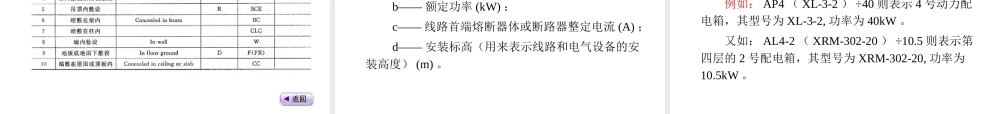

2 建筑电气工程基础知识2.1 概述2.2 建筑电气照明工程2.3 防雷接地工程2.4 建筑电气控制电路2.5 建筑弱电工程2.6 住宅智能化系统 2.1 概述2.1.1 建筑电气工程项目的分类 (1) 外线工程 室外电源供电线路、室外通信线路等，涉及强电和弱电，如电力线路和电缆线路。 (2) 变配电工程 由变压器、高低压配电框、母线、电缆、继电保护与电气计量等设备组成的变配电所。 (3) 室内配线工程 主要有线管配线、桥架线槽配线、瓷瓶配线、瓷夹配线、钢索配线等。(4) 电力工程 各种风机、水泵、 电梯、 机床、 起重机以及其他工业与民用、 人防等动力设备（电动机）和控制器与动力配电箱。(5) 照明工程 照明电器、开关按钮 、插座和照明配电箱等相关设备。(6) 接地工程 各种电气设施的工作接地、保护接地系统。(7) 防雷工程 建筑物、电气装置和其他构筑物、设备的防雷设施，一般需经有关气象部门防雷中心检测。 (8) 发电工程 各种发电动力装置，如风力发电装置、柴油发电机设备等。(9) 弱电工程 智能网络系统、通信系统（广播 、电话 、闭路电视系统 ） 、消防报警系统、安保检测系统等。 建筑电气工程图是根据建筑电气工程设计要求 , 按照国家颁布的有关电气技术标准和符号 ( 包括图形符号和文字符号 ) 绘制而成的。建筑电气施工图是进行电气施工安装的主要依据 , 是一个严谨的技术文件 , 同时 , 它也具有法律依据。2.1.2 建筑电气工程图 建筑电气技术人员可依此进行交流，依据电气施工图纸进行设计施工、购置设备材料、编制审核工程概预算，以及指导电气设备的运行、维护和检修。 电气工程图种类很多，一般按功用可以分成电气系统图、内外线工程图、动力工程图、照明工程图、弱电工程图及各种电气控制原理图。 (1) 图幅 图幅尺寸有五种规格 : A0,A1,A2,A3,A4(2) 比例 应根据图样的用途与被绘对象的复杂程度选用比例。 普通照明平面图、电力平面图均采用 1:100 的比例；特殊情况下 , 可使用 1:50 或 1:200 。大样图可以适当放大比例；电气接线图例可不按比例绘制；复制图纸不得改变原样比例。(3) 图线(4) 字体字体应采用长仿宋字一 . 建筑电气工程图的基本规定 建筑电气制图一般可主要参见《 GB/T50001-2001 房屋建筑制图统一标准》及《 GB/T18135-2000 电气工程 CAD 制图规则》等。 电气制图中的图形符号、文字符号及项目代号可参照标准《 GB4728 电气图用图形符号》、...
