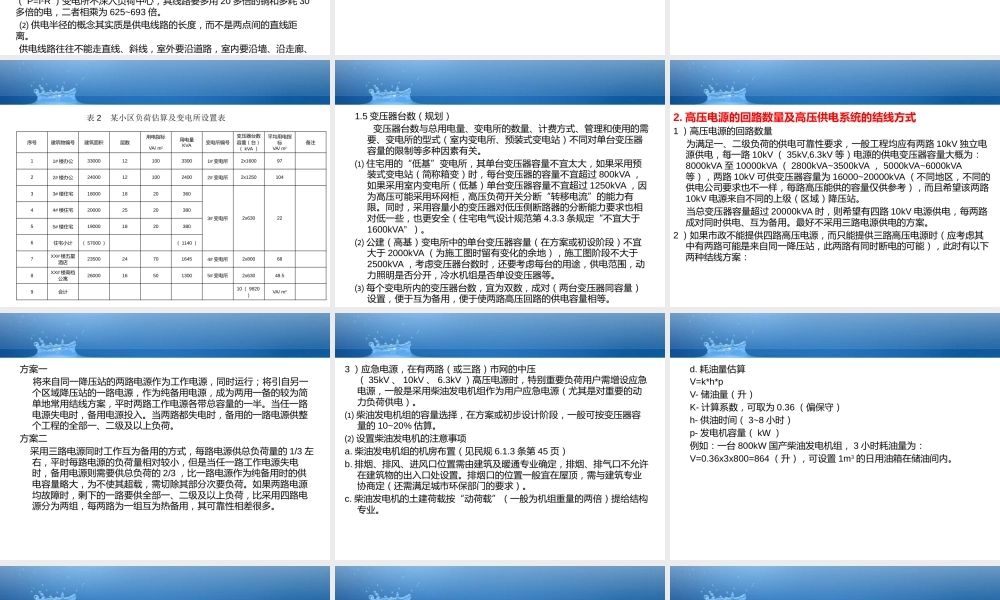

10kV 及以下变电所规划及设计要点 1. 用电量估算、变电所数量（位置）及变压器台数的规划2. 高压电源的回路数及高压供电系统的结线方式3. 变电所的面积、高度及设备布置要求4. 变电所内高压电缆的截面选择5. 变压器侧低压侧短路电流的估算及断路器分断能力的选择6. 低压配电系统各级保护开关的动作选择性及整定值7. 在低压配电系统负荷计算中的两个小问题1. 用电量估算、变电所数量（位置）及变压器台数的规划1.1 用电量的估算1 ）单位建筑面积用电指标见表 1 表 1 各类建筑物的单位建筑面积用电指标建筑类别用电指标W/m2变压器容量指标VA/m2建筑类别用电指标W/m2变压器容量指标VA/m2住宅15~2020~30中小学12~2020~30公寓30~5045~75高等学校25~4040~60办公40~8060~120展览馆、博物馆、剧场50~8075~120商业一般型 40~8060~120大中型 60~12090~180演播室250~500400~750医院30~7045~100汽车库8~1512~25旅店、饭店、体育场馆40~7060~100机械停车库17~2325~352 ）影响用电指标大小的主要因素（表 1 的使用说明）：⑴ 工程建设标准：例如宾馆饭店的星级、商业类型档次、体育场馆的等级、医院的等级、规模大小、投资标准，高大空间，人员密集等。⑵ 建筑高度类别：多层，二类高层，一类高层，超高层。⑶ 工程所在地区：南方、北方、气候（冷、热、干燥、潮湿）、生活水平。⑷ 制冷方式（电制冷、吸收式制冷、冰储冷、地热源、地下冷水等）。⑸ 热源：有无煤气、天然气（采暖、做饭）、城市热源等。⑹ 当前的困惑：变压器负载率普遍偏低，变压器设计容量却还在增大。1.2 变电所的数量、位置 变电所的数量、位置与建筑物的分布，使用性质（住宅、公建），总用电量、供电半径等许多因素有关，下面主要分析一下供电半径的问题 （ 1 ）供电半径限制，北京市 2007 年统一技术标准中规定，“低压供电半径市中心区不大于 100m ，其他地区不大于 250m” 假若只考虑满足供电半径的要求，而没有尽量将变电所设在负荷中心，也仅是满足了供电电压偏差的要求，仍不符合节能的原则。线路损耗还会达到总用电量的 10% ，甚至可达 20% 。低压供电半径过大的坏处，不仅仅是不节能的问题，而且供电质量差，电压偏差大，缩短用电设备寿命等等。所以公建“高基”变电所最好布置在建筑物内的中心部位；住宅“低基”变电所宜布置在住宅附近的地下室内，或采用地上“箱变”。 因此特别需要使建筑专业的设计人理解：低压供电比高压供电（...
