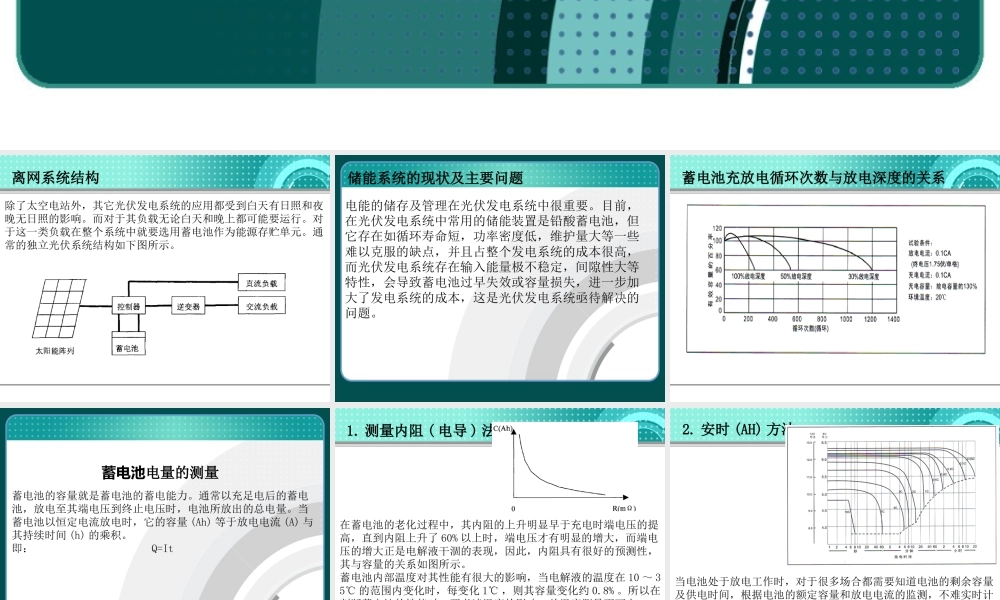

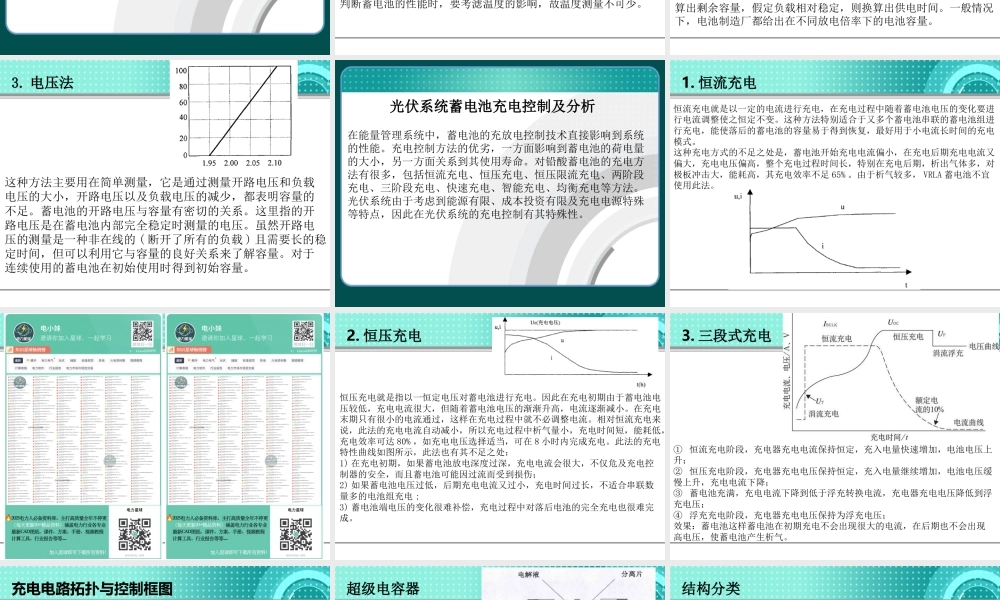

太阳能光伏发电储能系统介绍 ***离网系统结构除了太空电站外，其它光伏发电系统的应用都受到白天有日照和夜晚无日照的影响。而对于其负载无论白天和晚上都可能要运行。对于这一类负载在整个系统中就要选用蓄电池作为能源存贮单元。通常的独立光伏系统结构如下图所示。电能的储存及管理在光伏发电系统中很重要。目前，在光伏发电系统中常用的储能装置是铅酸蓄电池，但它存在如循环寿命短，功率密度低，维护量大等一些难以克服的缺点，并且占整个发电系统的成本很高，而光伏发电系统存在输入能量极不稳定，间隙性大等特性，会导致蓄电池过早失效或容量损失，进一步加大了发电系统的成本，这是光伏发电系统亟待解决的问题。储能系统的现状及主要问题蓄电池充放电循环次数与放电深度的关系蓄电池电量的测量蓄电池的容量就是蓄电池的蓄电能力。通常以充足电后的蓄电池，放电至其端电压到终止电压时，电池所放出的总电量。当蓄电池以恒定电流放电时，它的容量 (Ah) 等于放电电流 (A) 与其持续时间 (h) 的乘积。即： Q=It 1. 测量内阻 ( 电导 ) 法在蓄电池的老化过程中，其内阻的上升明显早于充电时端电压的提高，直到内阻上升了 60% 以上时，端电压才有明显的增大，而端电压的增大正是电解液干涸的表现，因此，内阻具有很好的预测性，其与容量的关系如图所示。蓄电池内部温度对其性能有很大的影响，当电解液的温度在 10 ～ 35℃ 的范围内变化时，每变化 1℃ ，则其容量变化约 0.8% 。所以在判断蓄电池的性能时，要考滤温度的影响，故温度测量不可少。2. 安时 (AH) 方法当电池处于放电工作时，对于很多场合都需要知道电池的剩余容量及供电时间，根据电池的额定容量和放电电流的监测，不难实时计算出剩余容量，假定负载相对稳定，则换算出供电时间。一般情况下，电池制造厂都给出在不同放电倍率下的电池容量。3. 电压法这种方法主要用在简单测量，它是通过测量开路电压和负载电压的大小，开路电压以及负载电压的减少，都表明容量的不足。蓄电池的开路电压与容量有密切的关系。这里指的开路电压是在蓄电池内部完全稳定时测量的电压。虽然开路电压的测量是一种非在线的 ( 断开了所有的负载 ) 且需要长的稳定时间，但可以利用它与容量的良好关系来了解容量。对于连续使用的蓄电池在初始使用时得到初始容量。光伏系统蓄电池充电控制及分析在能量管理系统中，蓄电池的充放电控制技术直接影响到系统的性能。充电控制方法的优劣，...
