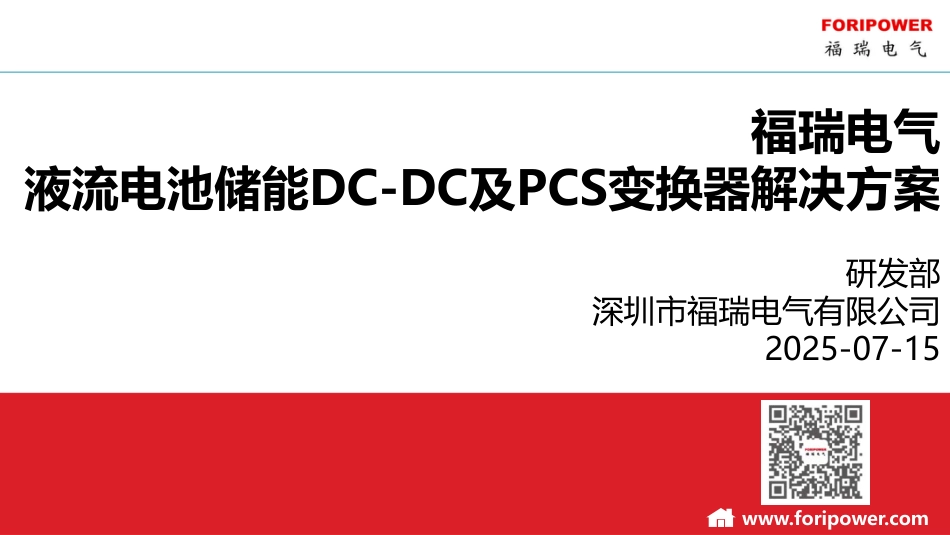

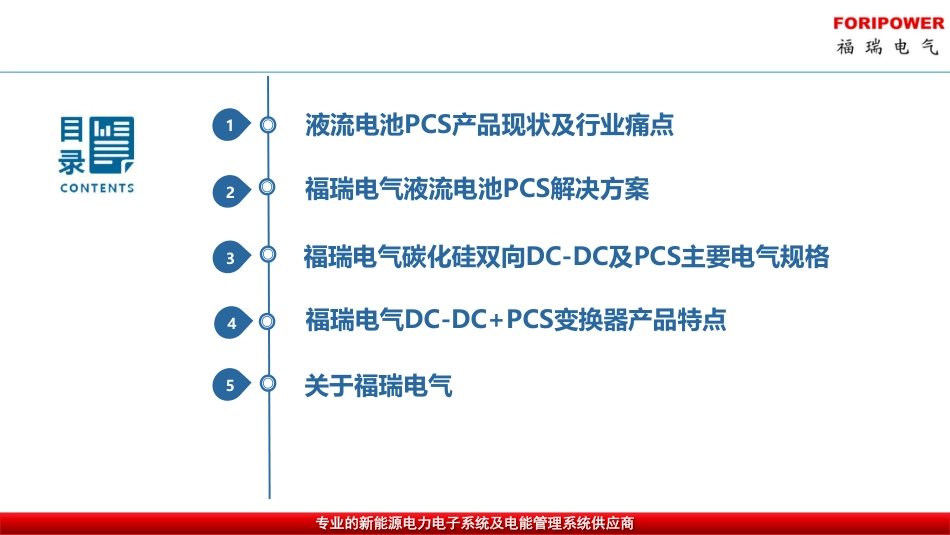

福瑞电气液流电池储能DC-DC及PCS变换器解决方案研发部深圳市福瑞电气有限公司2025-07-15www.foripower.com专业的新能源电力电子系统及电能管理系统供应商液流电池PCS产品现状及行业痛点福瑞电气液流电池PCS解决方案福瑞电气碳化硅双向DC-DC及PCS主要电气规格福瑞电气DC-DC+PCS变换器产品特点关于福瑞电气12345专业的新能源电力电子系统及电能管理系统供应商液流电池PCS产品现状及行业痛点福瑞电气液流电池PCS解决方案福瑞电气碳化硅双向DC-DC及PCS主要电气规格福瑞电气DC-DC+PCS变换器产品特点关于福瑞电气12345液流电池PCS 承担液流电池电堆与交流电网的双向能量交换的电力电子装置现状 使用锂电池储能PCS或光伏逆变器等行业用PCS 380Vac并网-直流母线600V，690Vac并网-直流母线1000V 使用IGBT PCS变换器效率低：单级PCS效率98%，两级PCS效率97%行业痛点 液流电池单体电压低，高压系统串联数目远高于锂电 液流电池行业：电堆260片100kW，电压250~450V，电流+400A~-400A 600V或1000VDC母线电堆直连：电堆多片串联漏电流大、电堆的不均衡性加大 集中型PCS可靠性和系统可用性差专业的新能源电力电子系统及电能管理系统供应商液流电池PCS产品现状及行业痛点福瑞电气液流电池PCS解决方案福瑞电气碳化硅双向DC-DC及PCS主要电气规格福瑞电气DC-DC+PCS变换器产品特点关于福瑞电气12345采用第三代宽禁带半导体器件-碳化硅器件设计 单级PCS效率99%，两级PCS效率98%，比IGBT PCS效率高1%~2% 高功率密度，体积/重量是IGBT PCS的一半左右 热损耗是IGBT PCS的一半左右，简化散热设计指标SiC MOSFET变换器IGBT变换器开关频率支持100 kHz以上高频开关通常在10 kHz以下开关损耗比IGBT降低70%-90%拖尾电流导致损耗较高反向恢复损耗趋近于零（单极器件特性）显著（双极器件Qrr大）导通电阻（Rds(on)） 随温度变化小（正温度系数）导通压降较高（Vce≈2V）高温性能结温度可达175℃以上通常限制在135℃以下模块化设计，提升系统可用性 三种模块组合，适应不同应用 单 模 块 独 立 控 制 一 个 电 堆 ，200~500Vdc，400A输出交流侧并联 单模块在故障时自动退出并联，不影响系统的连续运行 模块更换便捷专业的新能源电力电子系统及电能管理系统供应商液冷设计可以有效利用液流电池的液流系统液空换热器可选配高功率密度200kW DC-DC模块或100kW DC-DC+PCS模块500*500*120mm，600...
