ABB：火力发电行业电气应用方案-提升电厂的安全性和高效性免费下载

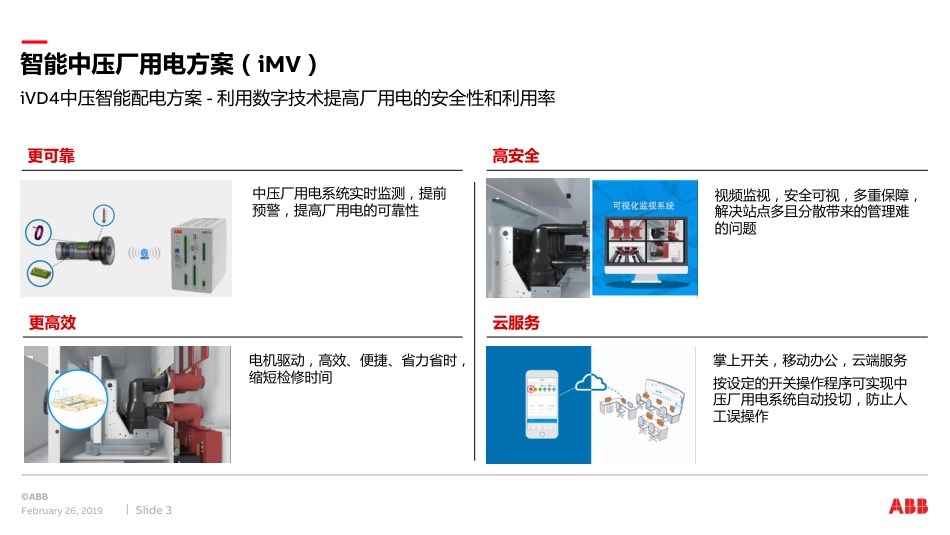

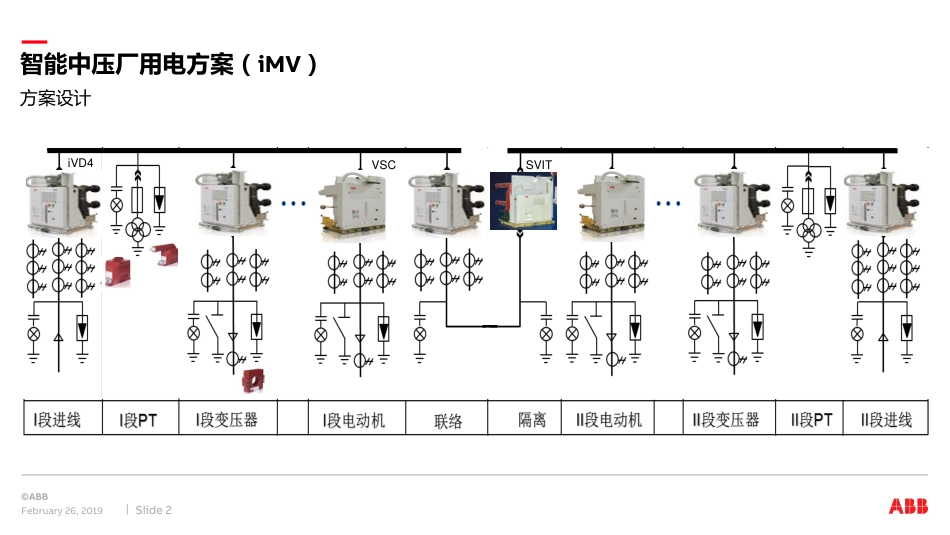

—SEGMENT SOLUTION, POWER DISTRIBUTION, EP, FEBRUARY 5, 2018火电行业电气应用方案提升电厂的安全性和高效性方案设计智能中压厂用电方案（iMV）February 26, 2019Slide 2iVD4VSCSVITiVD4中压智能配电方案 - 利用数字技术提高厂用电的安全性和利用率智能中压厂用电方案（iMV）February 26, 2019Slide 3中压厂用电系统实时监测，提前预警，提高厂用电的可靠性视频监视，安全可视，多重保障，解决站点多且分散带来的管理难的问题更可靠高安全电机驱动，高效、便捷、省力省时，缩短检修时间掌上开关，移动办公，云端服务按设定的开关操作程序可实现中压厂用电系统自动投切，防止人工误操作更高效云服务提高厂用电的安全性和可靠性智能中压厂用电方案（iMV）February 26, 2019Slide 4标配原装ABB德国进口真空泡，厂用电更安全、使用寿命更长PT浇注式极柱 - 安全、高效、节能、绿色EL模块化操动机构 - 紧凑、简洁，动作精确，线圈带电不会烧毁，可实现机械/电气双重防跳，与综保防跳功能不冲突VSC新一代永磁操作机构搭配真空开断技术，100万次的电气/机械寿命，环保，极低的功耗，可频繁操作负载，截流值低至0.5A中压互感器 - APG灌注成型技术，较好地控制放热效应，具有卓越的高抗裂性中压经典 - 全球最大的中压开关元器件制造厂方案设计智能动力中心方案（iPC）February 26, 2019Slide 5MDmax ST 低压开关柜智能控制器ATS022MCC隔离开关Emax2 /MSI 段I I段空气断路器Emax 2工作电源进线1工作电源进线2交流接触器AX/AF高分断微型断路器S800智能电动机控制器UMC空气断路器Emax 2Ⅰ类电动机≥75kWⅡ、Ⅲ类电动机DCS/PLC直流电源控制电源DCS/PLC直流电源控制电源塑壳断路器Tmax XTⅠ类电动机≥75kWⅡ、Ⅲ类电动机PTPT隔离开关熔断器组OS电涌保护器OVR熔断器式隔离开关XLPTVOC-2 弧光监测系统- 200MW级及以上的机组应按机组设置交流保安电源保安PC段的应用智能动力中心方案（iPC）February 26, 2019Slide 6保安电源进线空气断路器Emax 2PC空气断路器Emax 2PC柴油发电机组的应用智能动力中心方案（iPC）February 26, 2019Slide 7G空气断路器Emax 2空气断路器Emax 2汽机保安备用电源锅炉保安备用电源脱硫保安备用电源备用- 200MW级~300MW级的机组宜按机组设置交流保安电源- 600MW级~1000MW级的机组应按机组设置交流保安电源- 交流保安电源应采用快速起动的柴油发电机组火电站励磁系统的应用智能动力中...
