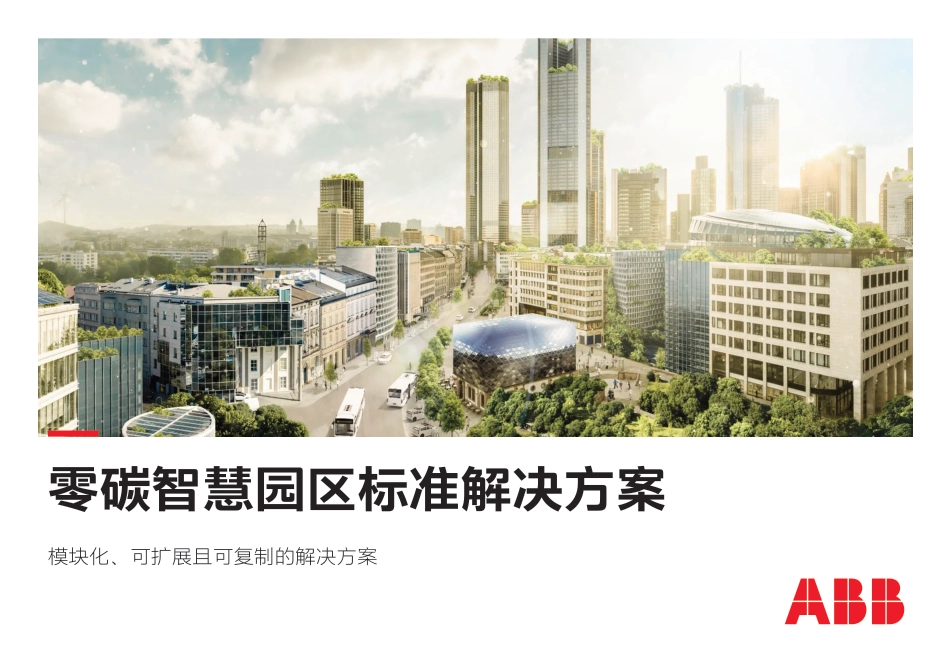

— 零碳智慧园区标准解决方案模块化、可扩展且可复制的解决方案01整体架构02创新方案03灵活配置01—整体架构4零碳智慧园区标准解决方案— 综述园区产业活动的主要载体，集聚产业、功能、创新、人力等各类资源要素，承担着产业零碳升级重任。零碳智慧园区- 对多元分布式能源体系进行升级，构建多能转换、多 能互补、多网融合的综合协同能源网络- 基于数字能源管理平台实现对园区碳排放等数据的全 融合- 赋能园区全面减排，提升园区能源使用效率，降低园 区二氧化碳直接和间接排放量零碳智慧园区将重塑城市高质量发展格局智慧能源管理系统零碳智慧园区零碳智慧园区ABB ABILITY智慧能源管理系统• 能源监测、控制、优化模块 • 能源管理系统架构 • 方案优势及亮点5零碳智慧园区标准解决方案— ABB零碳智慧园区解决方案架构模块化、可扩展且可复制的标准解决方案智慧充电站模块*• 充电站使用场景• 智慧充电解决方案• 方案优势及概算*方案待后续更新2~12MW分布式光伏配电模块• 分布式光伏配电模块使用场景• 分布式光伏配电模块方案• 方案优势及亮点500kW/1000kWh智慧储能小屋• 储能使用场景• 储能方案• 方案优势及亮点提高能源运行管理效率节省能源运行成本支撑园区绿色能源供应02—创新方案—2~12MW分布式光伏配电模块— 光伏发电类型概览聚焦工商业分布式光伏配电方案8零碳智慧园区标准解决方案集中式光伏电站• 装机容量 > 5MW• 地面光伏组件，带跟踪支架• 专用集电线路和电网连接• 集中式和三相组串式逆变器• 高压输电网并网光伏组件汇流箱集中式逆变器升压站电网储能组串式逆变器预装式变电站工商业分布式光伏• 装机容量一般在 1~20MW• 屋顶光伏为主• 集中式和三相组串式逆变器• 中压配电网并网户用光伏• 装机容量 <8kW• 屋顶敷设光伏组件• 单相逆变器• 低压并网户用逆变器屋顶光伏电网屋顶光伏组串式逆变器预装式变电站电网储能+ 光伏发电并网要求：• 2MWp<总安装容量≤30MWp：宜采用10kV~35kV电压等级— 工商业分布式光伏发电系统方案组串式光伏发电站接入电网要求9零碳智慧园区标准解决方案预装式变电站交流低压柜LV/ 变压器/ MV 中压柜光伏组件 光伏逆变器（PCS）DCACDCACDCAC………电网参考标准/规范：光伏发电站设计规范（GB 50797-2012）光伏电站接入电网技术规定（Q/GDW 617-2011）福建省中低压分布式电源接入系统规范（试行）（2022.06）• 接入10kV电压等级...
