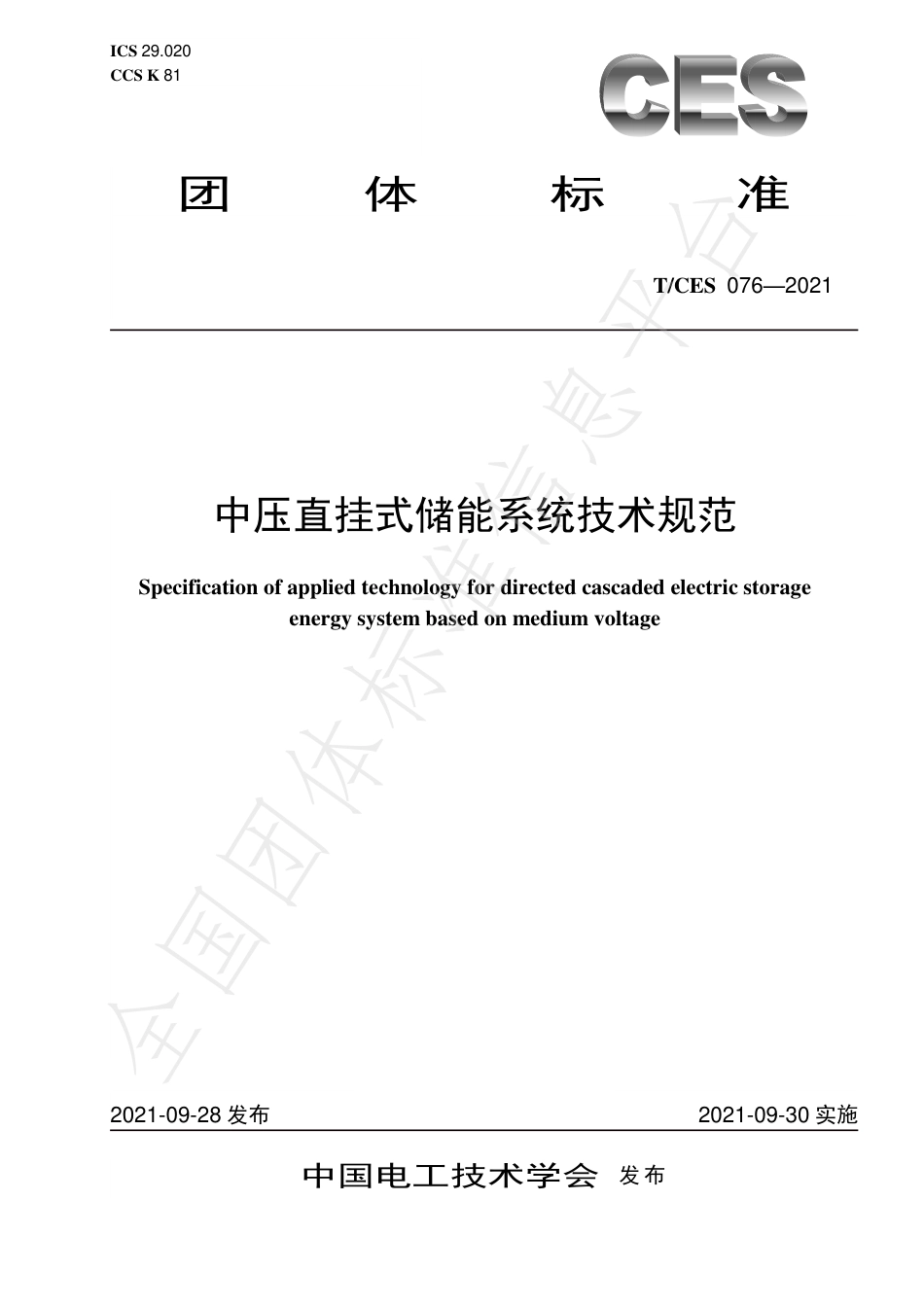

T_CES 076-2021 中压直挂式储能系统技术规范VIP专享VIP免费

ICS 29.020
CCS K 81
备案号:72
团 体 标 准
T/CES 0762021
中压直挂式储能系统技术规范
Specification of applied technology for directed cascaded electric storage
energy system based on medium voltage
2021-09-28 发布
2021-09-30 实施
中国电工技术学会
发布
全国团体标准信息平台
T/CES 0762021
I

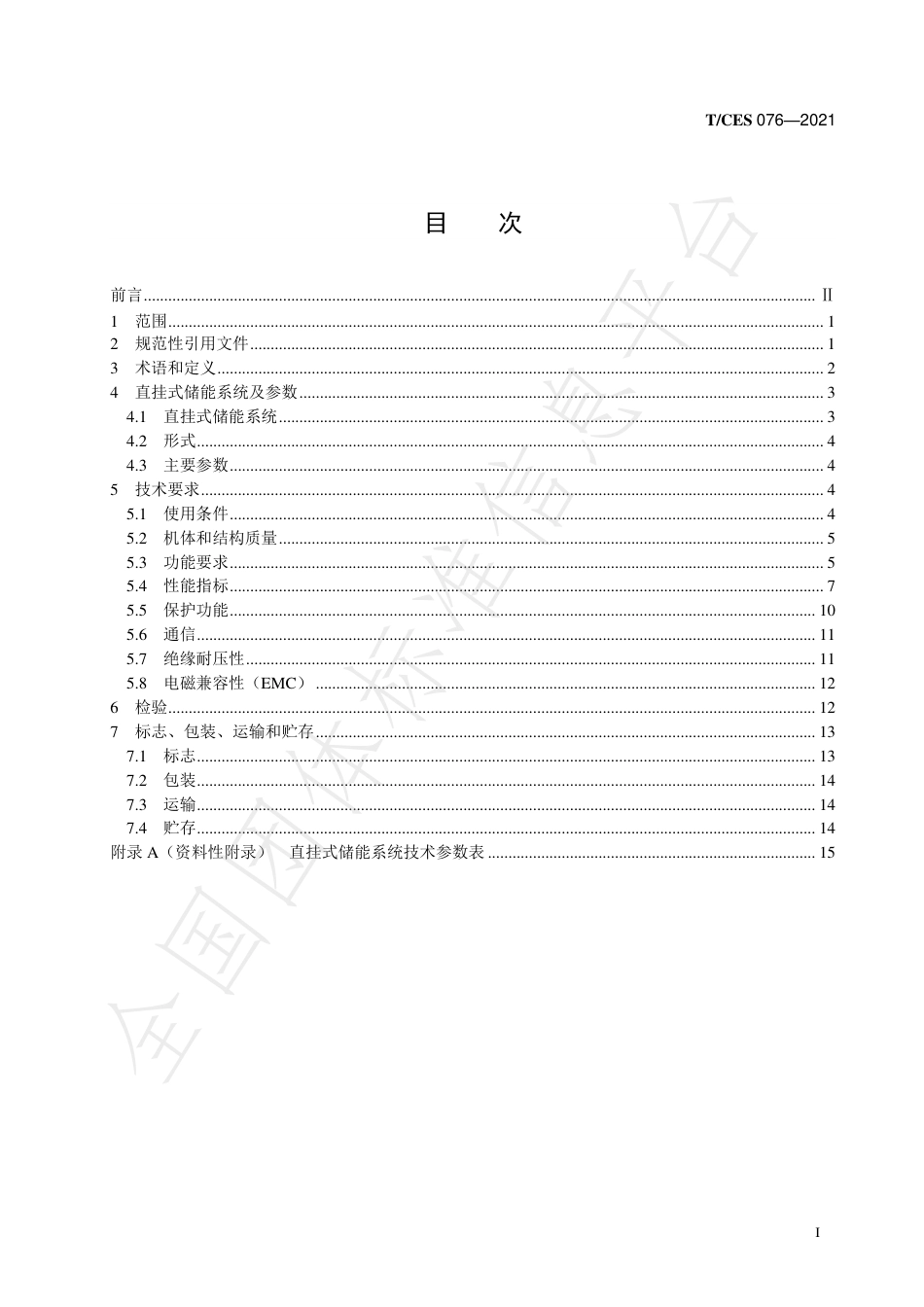

前言 ....................................................................................................................................................................
1 范围 ................................................................................................................................................................ 1
2 规范性引用文件 ............................................................................................................................................ 1
3 术语和定义 .................................................................................................................................................... 2
4 直挂式储能系统及参数 ................................................................................................................................ 3
4.1 直挂式储能系统 ..................................................................................................................................... 3
4.2 形式 ......................................................................................................................................................... 4
4.3 主要参数 ................................................................................................................................................. 4
5 技术要求 ........................................................................................................................................................ 4
5.1 使用条件 ................................................................................................................................................. 4
5.2 机体和结构质量 ..................................................................................................................................... 5
5.3 功能要求 ................................................................................................................................................. 5
5.4 性能指标 ................................................................................................................................................. 7
5.5 保护功能 ............................................................................................................................................... 10
5.6 通信 ....................................................................................................................................................... 11
5.7 绝缘耐压 ........................................................................................................................................... 11
5.8 电磁兼容性(EMC .......................................................................................................................... 12
6 检验 .............................................................................................................................................................. 12
7 标志、包装、运输和贮 .......................................................................................................................... 13
7.1 标志 ....................................................................................................................................................... 13
7.2 包装 ....................................................................................................................................................... 14
7.3 运输 ....................................................................................................................................................... 14
7.4 贮存 ....................................................................................................................................................... 14
附录 A(资料性附录) 直挂式储能系统技术参数表 ................................................................................ 15
全国团体标准信息平台
T/CES 0762021
II

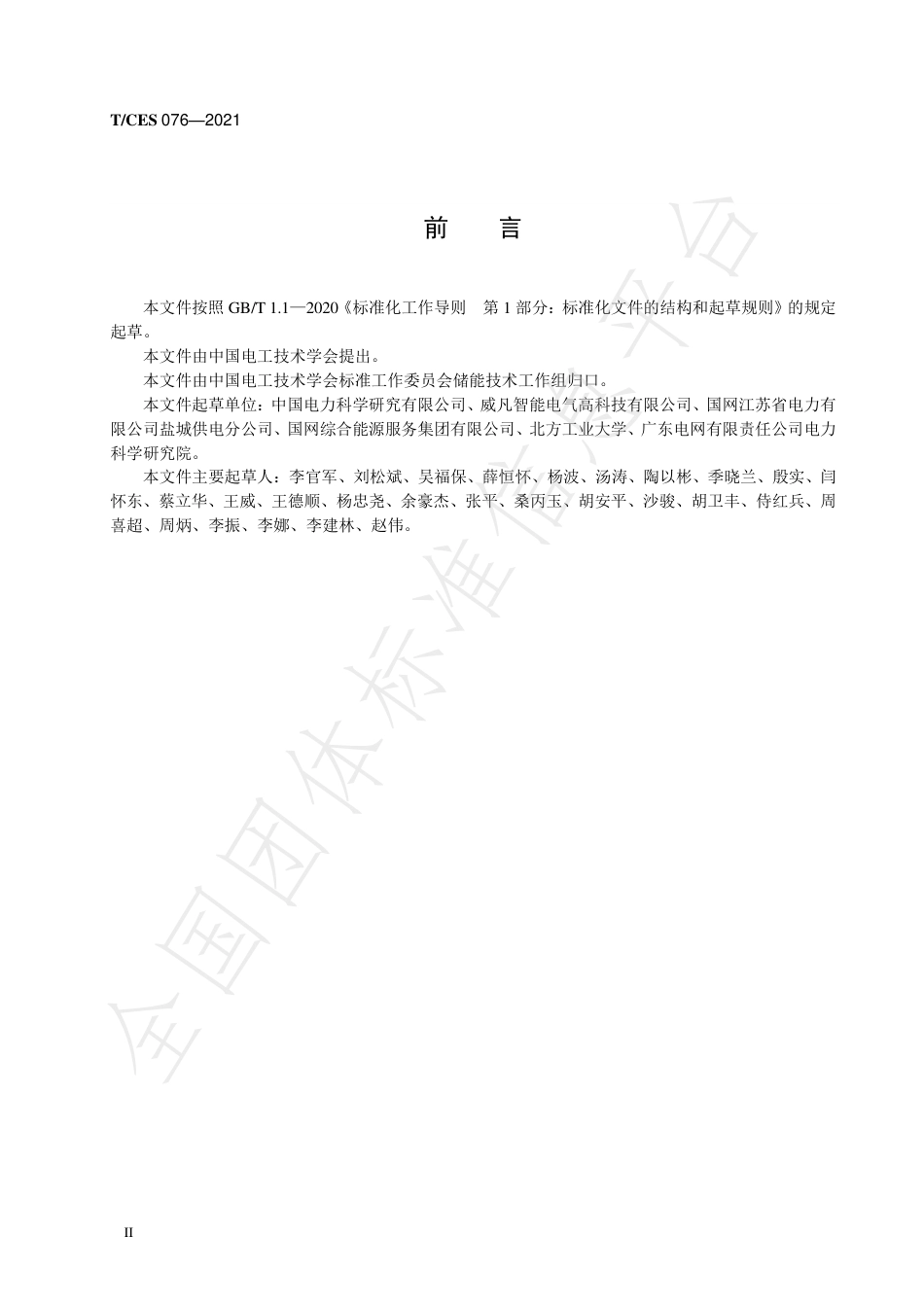

本文件按照 GB/T 1.12020《标准化工作导 1部分:标准化文件的结构和起草规则的规定
起草。
本文件由中国电工技术学会提出
本文件由中国电工技术学会标准工作委员会储能技术工作组归口。
本文件起草单位中国电力科学研究有限公司、威凡智能电气高科技有限公司、国网江苏省电力有
限公司盐城供电分公司、国网综合能源服务集团有限公司北方工业大学、广东电网有限责任公司电力
科学研究院。
本文件主要起草人:李官军、刘松斌、吴福保、薛恒怀、杨波、汤涛、陶以彬、季晓兰、殷实、
怀东、蔡立华、王威、王德顺、杨忠尧、余豪杰、张平、桑丙玉、胡安平、沙骏、胡卫丰、侍红兵、
喜超、周炳、李振、李娜、李建林、赵伟。
全国团体标准信息平台
ICS29.020CCSK81备案号:7—2团体标准T/CES076—2021中压直挂式储能系统技术规范Specificationofappliedtechnologyfordirectedcascadedelectricstorageenergysystembasedonmediumvoltage2021-09-28发布2021-09-30实施中国电工技术学会发布全国团体标准信息平台T/CES076—2021I目次前言....................................................................................................................................................................Ⅱ1范围................................................................................................................................................................12规范性引用文件............................................................................................................................................13术语和定义....................................................................................................................................................24直挂式储能系统及参数................................................................................................................................34.1直挂式储能系统.....................................................................................................................................34.2形式.........................................................................................................................................................44.3主要参数.................................................................................................................................................45技术要求........................................................................................................................................................45.1使用条件.................................................................................................................................................45.2机体和结构质量.....................................................................................................................................55.3功能要求.................................................................................................................................................55.4性能指标.................................................................................................................................................75.5保护功能...............................................................................................................................................105.6通信.......................................................................................................................................................115.7绝缘耐压性...........................................................................................................................................115.8电磁兼容性(EMC)..........................................................................................................................126检验..............................................................................................................................................................127标志、包装、运输和贮存..........................................................................................................................137.1标志.......................................................................................................................................................137.2包装.......................................................................................................................................................147.3运输.......................................................................................................................................................147.4贮存.......................................................................................................................................................14附录A(资料性附录)直挂式储能系统技术参数表................................................................................15全国团体标准信息平台T/CES076—2021II前言本文件按照GB/T1.1—2020《标准化工作导则第1部分:标准化文件的结构和起草规则》的规定起草。本文件由中国电工技术学会提出。本文件由中国电工技术学会标准工作委员会储能技术工作组归口。本文件起草单位:中国电力科学研究有限公司、威凡智能电气高科技有限公司、国网江苏省电力有限公司盐城供电分公司、国网综合能源服务集团有限公司、北方工业大学、广东电网有限责任公司电力科学研究院。本文件主要起草人:李官军、刘松斌、吴福保、薛恒怀、杨波、汤涛、陶以彬、季晓兰、殷实、闫怀东、蔡立华、王威、王德顺、杨忠尧、余豪杰、张平、桑丙玉、胡安平、沙骏、胡卫丰、侍红兵、周喜超、周炳、李振、李娜、李建林、赵伟。全国团体标准信息平台T/CES076—20211中压直挂式储能系统技术规范1范围本文件规定了中压直挂式储能系统技术规范所涉及的范围包括:中压直挂式交直变换器三相储能变流器、电池储能系统、电池管理系统、能量管理系统、消防系统及其他辅助系统的相关术语和定义、功能要求、技术要求、试验方法、检验规则等要求。本文件适用于50Hz、额定电压6kV~35kV三相电力系统中,用于发电侧、电网侧、负荷侧的调频、调峰、调压、黑启动、短时敏感负荷电压支撑、削峰填谷、无功补偿、电网功率支撑等,以电化学电池作为储能载体,其直流侧电压最高值不能超过1500V,储能系统功率为1MW~20MW。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T311.1高压输配电设备的绝缘配合GB/T2423.9恒定湿热试验GB/T3797电气控制设备GB/T3859.1半导体变流器通用要求和电网换相变流器GB/T39063.6kV~40.5kV交流金属封闭式开关设备和控制设备GB/T4208外壳防护等级(IP代码)GB/T7251.1低压成套开关设备和控制设备GB/T11022高压开关设备和控制设备标准的共用技术要求GB/T11287振动耐久能力试验GB/T12325—2003电能质量供电电压允许偏差GB/T12326—2000电能质量电压波动和闪变GB/T14549—1993电能质量公用电网谐波GB/T14598.13脉冲群抗扰度试验GB/T15543—1995电能质量三相电压允许不平衡度GB/T15945—1995电能质量电力系统频率允许偏差GB/T16836量度继电器和保护装置安全设计的一般要求GB/T17626.2电磁兼容性试验和测量技术静电放电抗扰度性试验GB/T17626.3电磁兼容性试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4电磁兼容性试验和测量技术快速瞬变电脉冲群抗扰度试验GB/T17626.5电磁兼容性试验和测量技术浪涌(冲击)抗扰度试验GB/T17626.7电磁兼容性试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T17626.11电磁兼容性试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验GB/T18481—2001电能质量暂时过电压和瞬态过电压GB/T19520.3电子设备机械结构482.6mm(19in)系列机械结构尺寸第3部分:插箱及其插全国团体标准信息平台T/CES076—20212件(IEC60297-3:1984IDT)GB/T19862电能质量监测设备通用要求GB/T32507电能质量术语GB/T34120—2017电化学储能系统储能变流器技术规范GB/T34131—2017电化学储能电站用锂离子电池管理系统技术规范GB/T34133—2017储能变流器检测技术规程GB/T36276—2018电力储能用锂离子电池GB/T38661—2020电动汽车用电池管理系统技术条件GB/T50370—2005气体灭火系统设计规范NB/T33014—2014电化学储能系统接入配电网运行控制规范JBT11137—2011锂离子蓄电池总成通用要求3术语和定义下列术语和定义适用于本文件。3.1电化学储能系统electrochemicalenergystoragesystem以电化学电池为储能载体,通过变流器进行可循环电能存储与释放的设备系统。3.2电池单体cell实现化学能和电能相互转化的基本单元,有正极、负极、隔膜、电解质、壳体和端子等组成。3.3电池PACKbatteryPACK由电池单体采用串联、并联或串并联连接方式,且之后一对正负极输出端子的电池组合体,还宜包括外壳、电池管理单元与保护装置等部件。3.4电池簇batterycluster由电池模块采用串联、并联或串并联连接方式,且与储能变流器及附属设施连接后实现独立运行的电池组合体,还宜包括电池管理系统、监控和保护电路、电气和通信接口等部件。3.5储能变流器powerconversionsystem(PCS)电化学储能系统中,连接电池系统与电网(和/或负荷)之间的实现电能双向转换的变流器。3.6级联H桥电压源换流器cascadedH-bridge(CHB)voltagesourceconverter由多个相同的单相全桥VSC的交流输出相互串联连接而形成的多电平VSC,无公共的直流母线,而每相桥臂输出电压为双极性。3.7直挂储能变流器direct-chainpowerconversionsystem由多个相同的双向功率变换单元交流输出相互串联经并网电抗器直接与电网连接,不需要升压变压器。3.8换流链converterchain由多个链节组成的实现换流运行的组装换流设备,可以实现复杂的换流过程。3.9链节chain链式电压源换流器中的一个换流模块。3.10换流电抗器interfacereactor连接换流器与交流电网,实现换流器与电网有功或(和)无功功率交换的串联电抗器。3.11电池管理系统batterymanagementsystem(BMS)监测电池的电压、电流、温度等参数信息,并对电池的状态进行管理和控制的装置。3.12能量管理系统energymanagementsystem(EMS)能量管理系统是现代电网调度自动化系统(含软件和硬件)总称,包括基础功能和应用功能。全国团体标准信息平台
