分布式光伏建设要求(1)免费下载

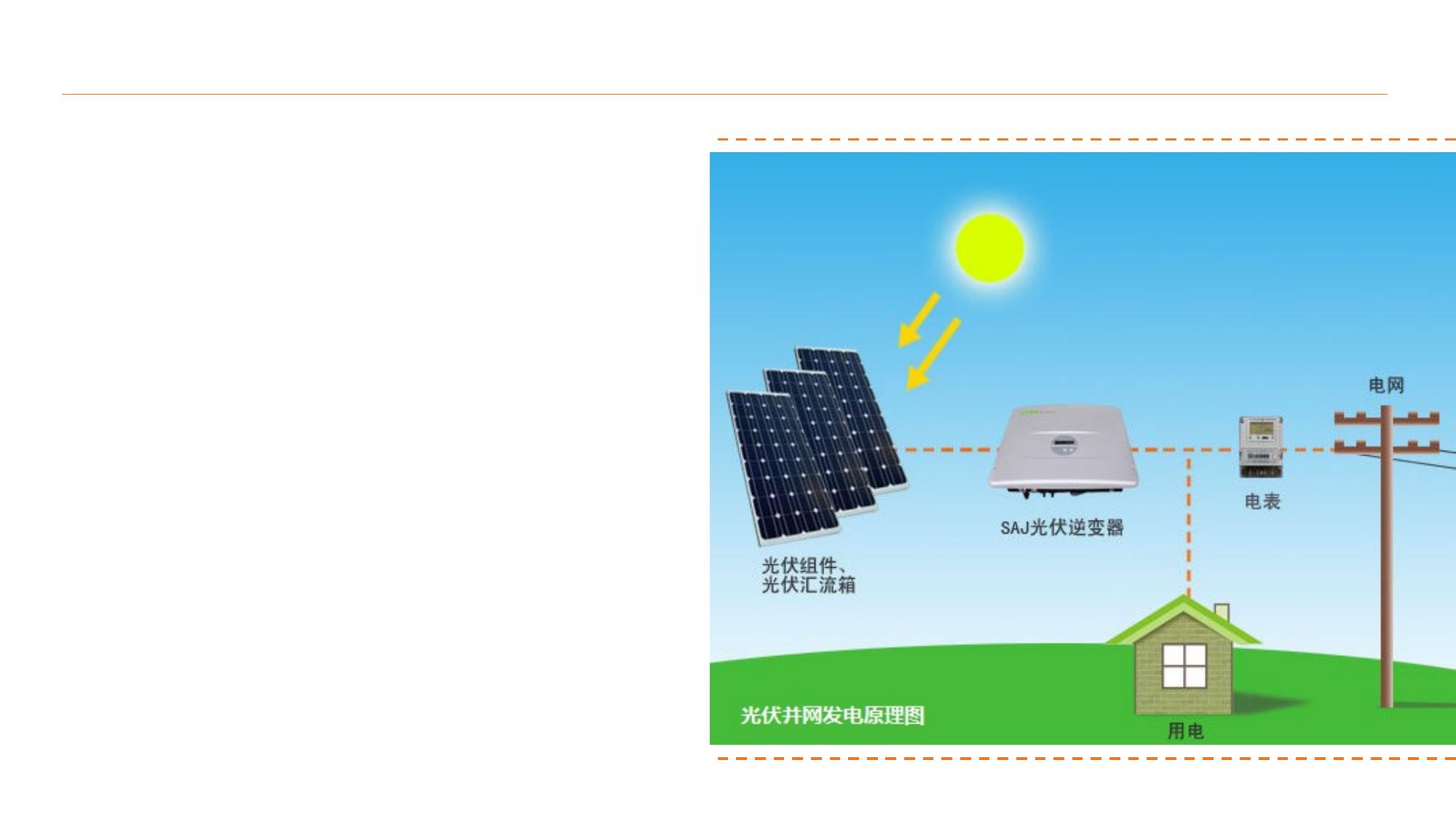

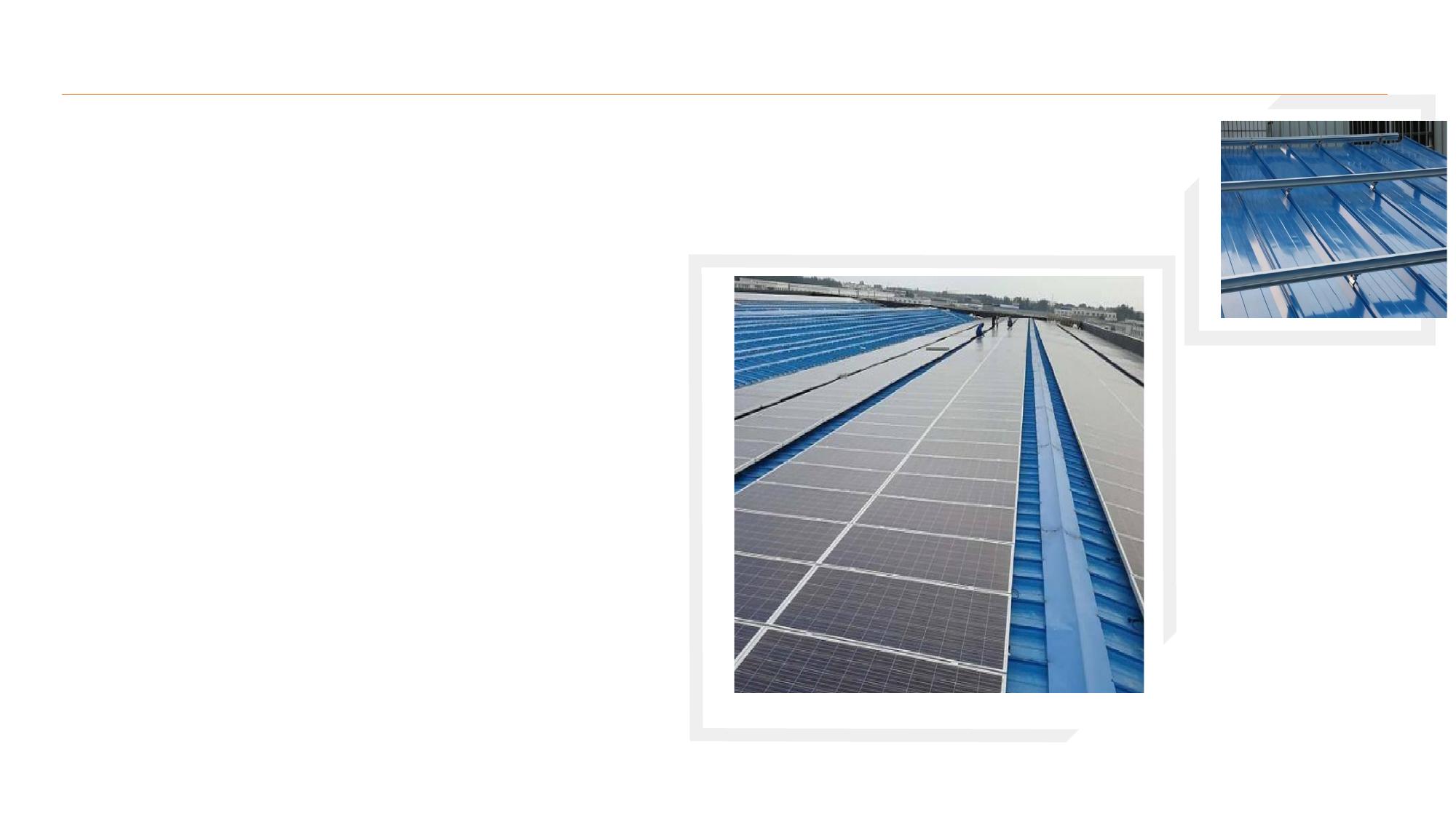

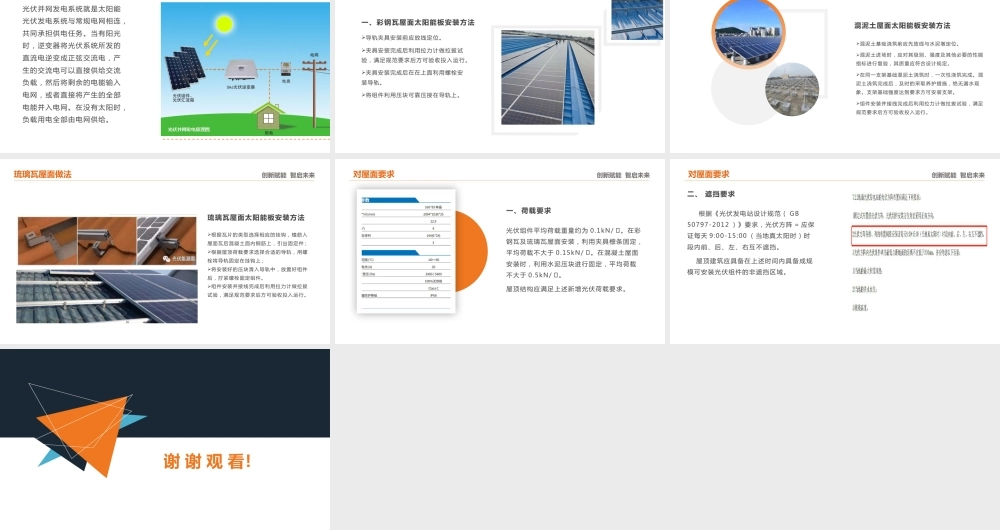

尚特杰电力科技有限公司屋顶光伏电站建设要求 创新赋能 智启未来太阳能系统简介光伏并网发电系统就是太阳能光伏发电系统与常规电网相连，共同承担供电任务。当有阳光时，逆变器将光伏系统所发的直流电逆变成正弦交流电，产生的交流电可以直接供给交流负载，然后将剩余的电能输入电网，或者直接将产生的全部电能并入电网。在没有太阳时，负载用电全部由电网供给。创新赋能 智启未来彩钢瓦屋面做法一、彩钢瓦屋面太阳能板安装方法导轨夹具安装前应放线定位。夹具安装完成后利用拉力计做拉拔试验，满足规范要求后方可验收投入运行。夹具安装完成后在在上面利用螺栓安装导轨。将组件利用压块可靠压接在导轨上。创新赋能 智启未来混凝土屋面做法混泥土屋面太阳能板安装方法混泥土基础浇筑前应先放线与水泥墩定位。混泥土进场时，应对其级别、强度及其他必要的性能指标进行复验，其质量应符合设计规定。在同一支架基础混泥土浇筑时，一次性浇筑完成。混泥土浇筑完成后，及时的采取养护措施，绝无漏水现象。支架基础强度达到要求方可安装支架。组件安装并接线完成后利用拉力计做拉拔试验，满足规范要求后方可验收投入运行。创新赋能 智启未来琉璃瓦屋面做法根据瓦片的类型选择相应的挂钩，植筋入屋面瓦后混凝土面内钢筋上，引出固定件 ;根据屋顶荷载要求选择合适的导轨，用螺栓将导轨固定在挂钩上 ;将安装好的压块滑入导轨中，放置好组件后，拧紧螺栓固定组件。组件安装并接线完成后利用拉力计做拉拔试验，满足规范要求后方可验收投入运行。琉璃瓦屋面太阳能板安装方法创新赋能 智启未来 对屋面要求一、荷载要求光伏组件平均荷载重量约为 0.1kN/ ㎡。在彩钢瓦及琉璃瓦屋面安装，利用夹具檩条固定，平均荷载不大于 0.15kN/ ㎡。在混凝土屋面安装时，利用水泥压块进行固定，平均荷载不大于 0.5kN/ ㎡。屋顶结构应满足上述新增光伏荷载要求。创新赋能 智启未来 对屋面要求二、 遮挡要求 根据《光伏发电站设计规范（ GB 50797-2012 ）》要求，光伏方阵 = 应保证每天 9:00-15:00 （当地真太阳时）时段内前、后、左、右互不遮挡。 屋顶建筑应具备在上述时间内具备成规模可安装光伏组件的非遮挡区域。谢 谢 观 看！
