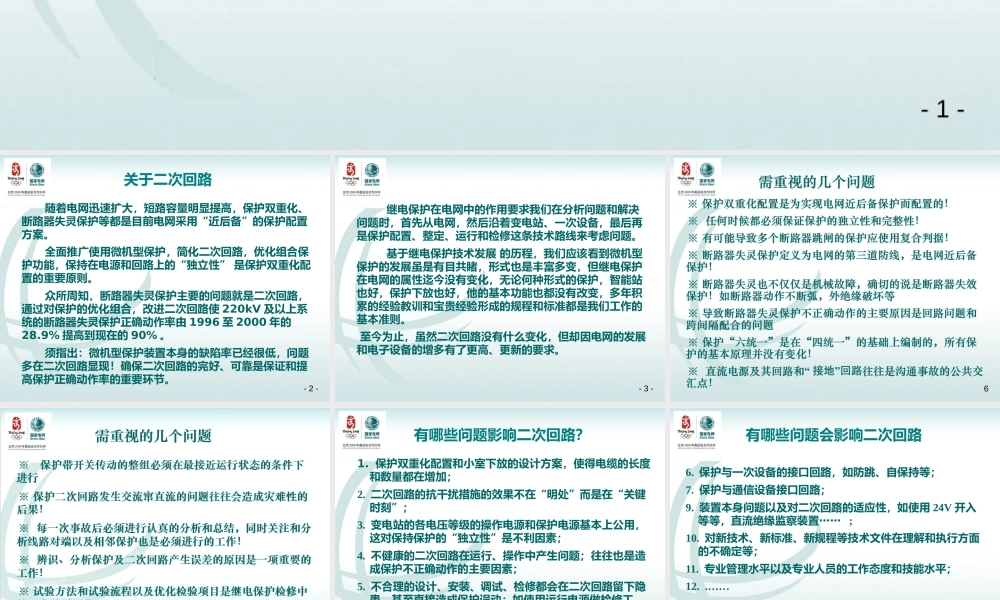

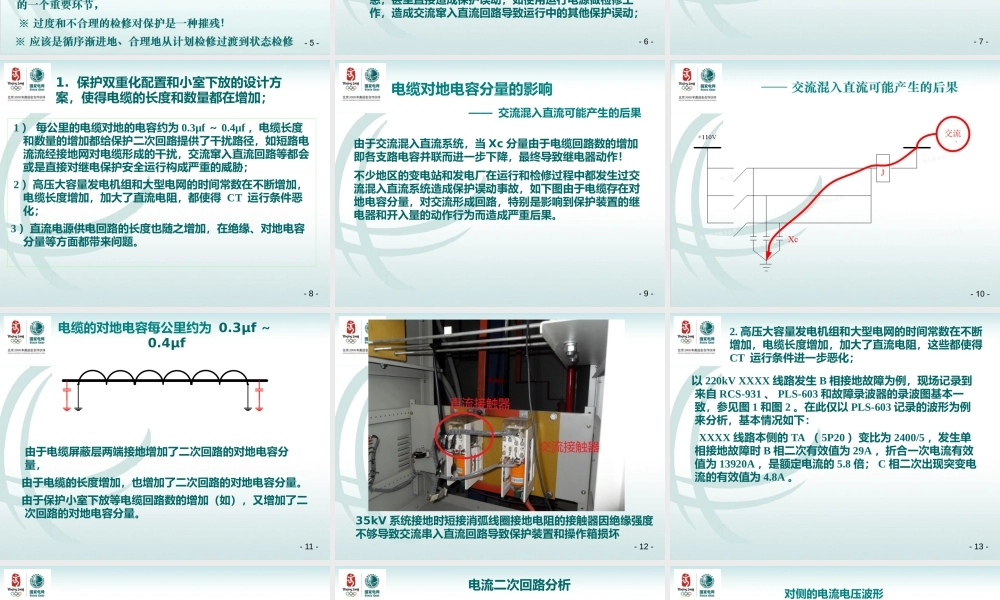

- 1 -继电保护二次回路- 2 -关于二次回路 随着电网迅速扩大，短路容量明显提高，保护双重化、断路器失灵保护等都是目前电网采用“近后备”的保护配置方案。 全面推广使用微机型保护，简化二次回路，优化组合保护功能，保持在电源和回路上的“独立性” 是保护双重化配置的重要原则。 众所周知，断路器失灵保护主要的问题就是二次回路，通过对保护的优化组合，改进二次回路使 220kV 及以上系统的断路器失灵保护正确动作率由 1996 至 2000 年的28.9% 提高到现在的 90% 。 须指出：微机型保护装置本身的缺陷率已经很低，问题多在二次回路显现！确保二次回路的完好、可靠是保证和提高保护正确动作率的重要环节。- 3 - 继电保护在电网中的作用要求我们在分析问题和解决问题时，首先从电网，然后沿着变电站、一次设备，最后再是保护配置、整定、运行和检修这条技术路线来考虑问题。 基于继电保护技术发展 的历程，我们应该看到微机型保护的发展虽是有目共睹，形式也是丰富多变，但继电保护在电网的属性迄今没有变化，无论何种形式的保护，智能站也好，保护下放也好，他的基本功能也都没有改变，多年积累的经验教训和宝贵经验形成的规程和标准都是我们工作的基本准则。 至今为止，虽然二次回路没有什么变化，但却因电网的发展和电子设备的增多有了更高、更新的要求。需重视的几个问题- 6 -有哪些问题影响二次回路？1. 保护双重化配置和小室下放的设计方案，使得电缆的长度和数量都在增加；2. 二次回路的抗干扰措施的效果不在“明处”而是在“关键时刻”；3. 变电站的各电压等级的操作电源和保护电源基本上公用，这对保持保护的“独立性”是不利因素；4. 不健康的二次回路在运行、操作中产生问题；往往也是造成保护不正确动作的主要因素；5. 不合理的设计、安装、调试、检修都会在二次回路留下隐患，甚至直接造成保护误动；如使用运行电源做检修工作，造成交流窜入直流回路导致运行中的其他保护误动；- 7 -有哪些问题会影响二次回路6. 保护与一次设备的接口回路，如防跳、自保持等；7. 保护与通信设备接口回路；9. 装置本身问题以及对二次回路的适应性，如使用 24V 开入等等，直流绝缘监察装置…… ;10. 对新技术、新标准、新规程等技术文件在理解和执行方面的不确定等；11. 专业管理水平以及专业人员的工作态度和技能水平；12. .……- 8 -1. 保护双重化配置和小室下放的设计方案，使得电缆的长度和数量都在增...
