送变电工程质量工艺、创优全流程控制要点VIP免费

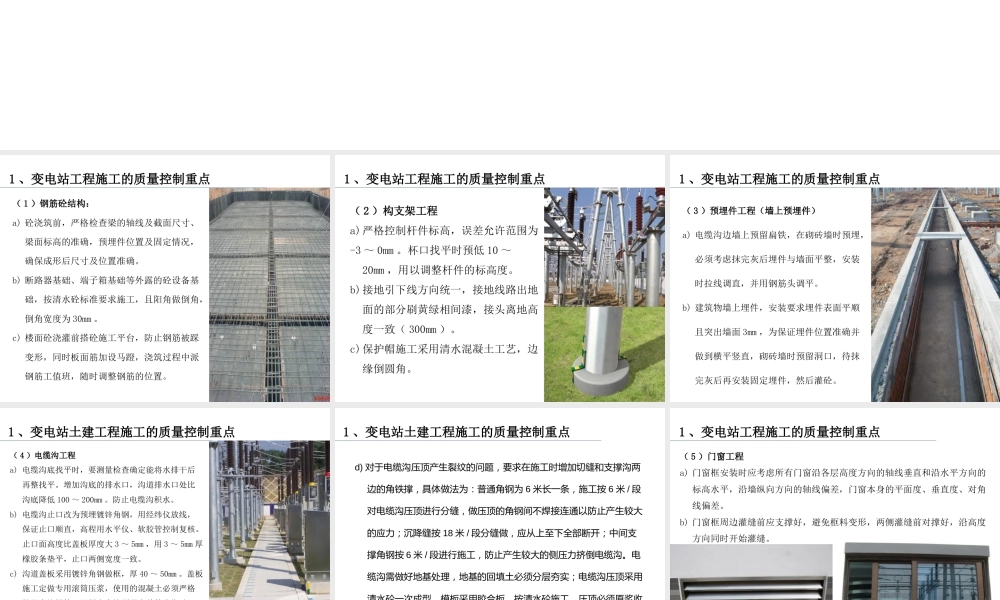

送变电工程质量工艺、创优控制（ 1 ）钢筋砼结构：a) 砼浇筑前，严格检查梁的轴线及截面尺寸、梁面标高的准确，预埋件位置及固定情况，确保成形后尺寸及位置准确。b) 断路器基础、端子箱基础等外露的砼设备基础，按清水砼标准要求施工，且阳角做倒角，倒角宽度为 30mm 。c) 楼面砼浇灌前搭砼施工平台，防止钢筋被踩变形，同时板面筋加设马蹬，浇筑过程中派钢筋工值班，随时调整钢筋的位置。1 、变电站工程施工的质量控制重点（ 2 ）构支架工程a)严格控制杆件标高，误差允许范围为-3 ～ 0mm 。杯口找平时预低 10 ～20mm ，用以调整杆件的标高度。b)接地引下线方向统一，接地线路出地面的部分刷黄绿相间漆，接头离地高度一致（ 300mm ）。c)保护帽施工采用清水混凝土工艺，边缘倒圆角。1 、变电站工程施工的质量控制重点（ 3 ）预埋件工程（墙上预埋件）a) 电缆沟边墙上预留扁铁，在砌砖墙时预埋，必须考虑抹完灰后埋件与墙面平整，安装时拉线调直，并用钢筋头调平。b) 建筑物墙上埋件，安装要求埋件表面平顺且突出墙面 3mm ，为保证埋件位置准确并做到横平竖直，砌砖墙时预留洞口，待抹完灰后再安装固定埋件，然后灌砼。1 、变电站工程施工的质量控制重点（ 4 ）电缆沟工程a) 电缆沟底找平时，要测量检查确定能将水排干后再整找平。增加沟底的排水口，沟道排水口处比沟底降低 100 ～ 200mm 。防止电缆沟积水。b) 电缆沟止口改为预埋镀锌角钢，用经纬仪放线，保证止口顺直，高程用水平仪、软胶管控制复核。止口面高度比盖板厚度大 3 ～ 5mm ，用 3 ～ 5mm 厚橡胶条垫平，止口两侧宽度一致。c) 沟道盖板采用镀锌角钢做框，厚 40 ～ 50mm 。盖板施工定做专用滚筒压浆，使用的混凝土必须严格按配合比搅拌，混凝土未达到强度前禁止搬动，养护必须到位；盖板施工场地必须平整。另外电气安装时必须注意对电缆沟盖板成品的保护，不得重撬重放。1 、变电站土建工程施工的质量控制重点d) 对于电缆沟压顶产生裂纹的问题，要求在施工时增加切缝和支撑沟两边的角铁撑，具体做法为：普通角钢为 6 米长一条，施工按 6 米 / 段对电缆沟压顶进行分缝，做压顶的角钢间不焊接连通以防止产生较大的应力；沉降缝按 18 米 / 段分缝做，应从上至下全部断开；中间支撑角钢按 6 米 / 段进行施工，防止产生较大的侧压力挤倒电缆沟。电缆沟需做好地基处理，地基的回填土必须分层夯实；电缆沟压顶采用清水砼一次...
