输电线路典型故障类型及定位的常用手段VIP免费

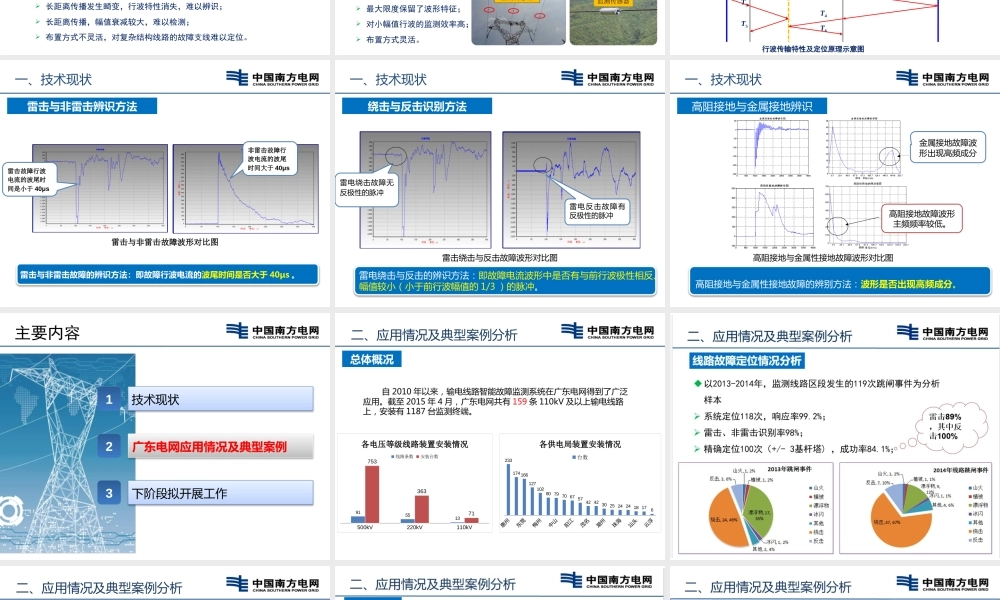

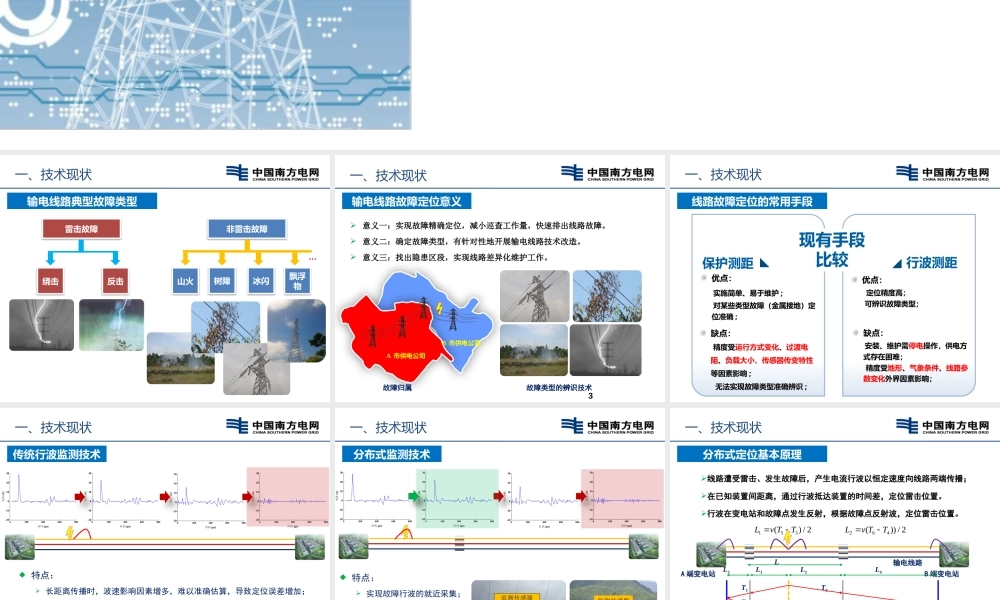

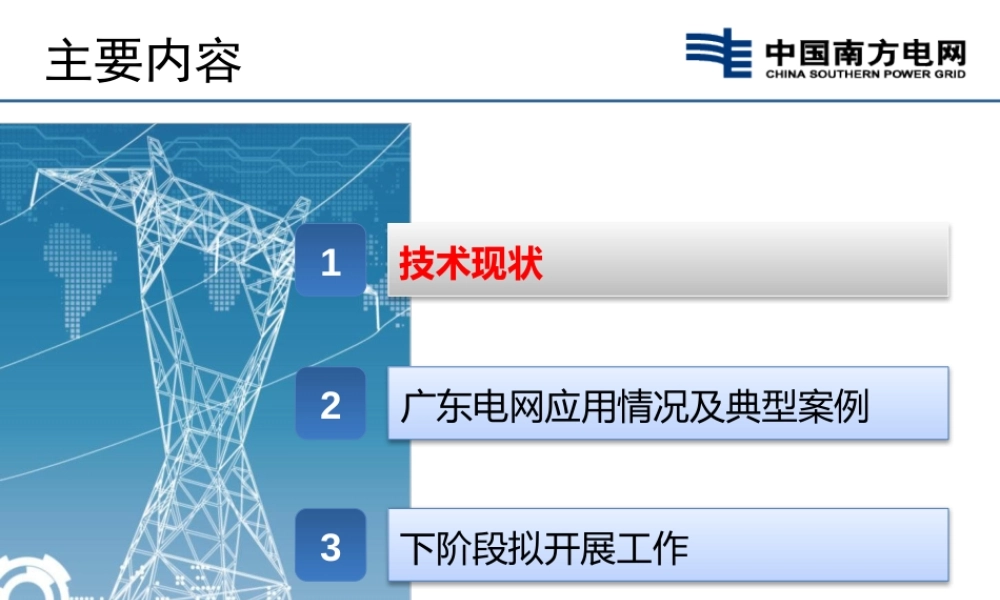

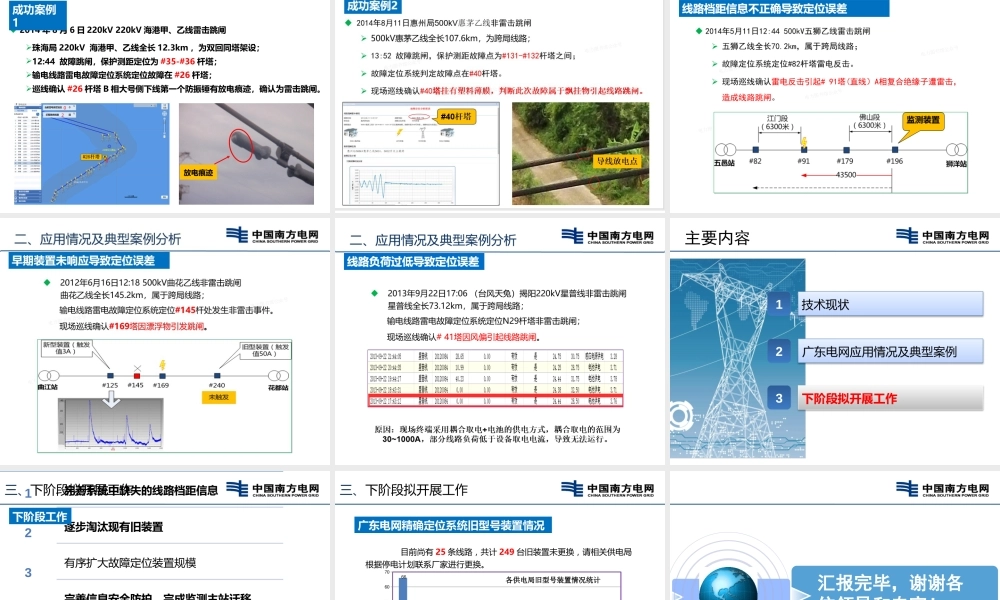

1技术现状主要内容2广东电网应用情况及典型案例3下阶段拟开展工作雷击故障非雷击故障绕击反击山火树障冰闪飘浮物…输电线路典型故障类型一、技术现状一、技术现状3 意义一：实现故障精确定位，减小巡查工作量，快速排出线路故障。 意义二：确定故障类型，有针对性地开展输电线路技术改造。 意义三：找出隐患区段，实现线路差异化维护工作。A 市供电公司B 市供电公司故障归属故障类型的辨识技术输电线路故障定位意义线路故障定位的常用手段优点： 实施简单、易于维护 ; 对某些类型故障（金属接地）定位准确 ; 现有手段比较行波测距保护测距优点： 定位精度高； 可辨识故障类型；缺点： 安装、维护需停电操作，供电方式存在困难； 精度受地形、气象条件、线路参数变化外界因素影响； 缺点： 精度受运行方式变化、过渡电阻、负载大小、传感器传变特性等因素影响 ; 无法实现故障类型准确辨识 ; 一、技术现状0200400600800-20-100102030 (A)电流 (μs)时间0200400600800-20-100102030 (A)电流 (μs)时间0200400600800-20-100102030 (A)电流 (μs)时间0200400600800-20-100102030 (A)电流 (μs)时间 特点： 长距离传播时，波速影响因素增多，难以准确估算，导致定位误差增加； 长距离传播发生畸变，行波特性消失，难以辨识； 长距离传播，幅值衰减较大，难以检测； 布置方式不灵活，对复杂结构线路的故障支线难以定位。传统行波监测技术一、技术现状 特点： 实现故障行波的就近采集； 最大限度保留了波形特征； 对小幅值行波的监测效率高； 布置方式灵活。0200400600800-20-100102030 (A)电流 (μs)时间0200400600800-20-100102030 (A)电流 (μs)时间0200400600800-20-100102030 (A)电流 (μs)时间0200400600800-20-100102030 (A)电流 (μs)时间分布式监测技术一、技术现状监测传感器线路遭受雷击、发生故障后，产生电流行波以恒定速度向线路两端传播；在已知装置间距离，通过行波抵达装置的时间差，定位雷击位置。行波在变电站和故障点发生反射，根据故障点反射波，定位雷击位置。行波传输特性及定位原理示意图A 端变电站B 端变电站输电线路T1T2LT3T4L1L2L3L4T5T6153() / 2Lv TT264()) / 2Lv TT分布式定位基本原理一、技术现状雷击与非雷击故障波形对比图雷击故障行波电流的波尾时间是小于 40μs非雷击故障行波电流的波尾时间大于 40μs雷击与非雷击...
