开关、母线设备运行培训手册VIP免费

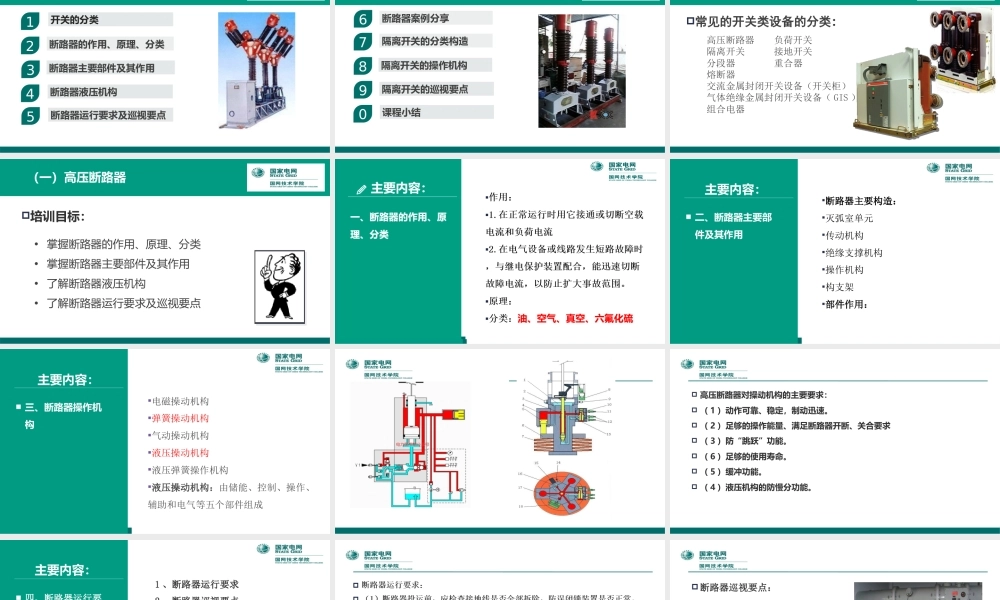

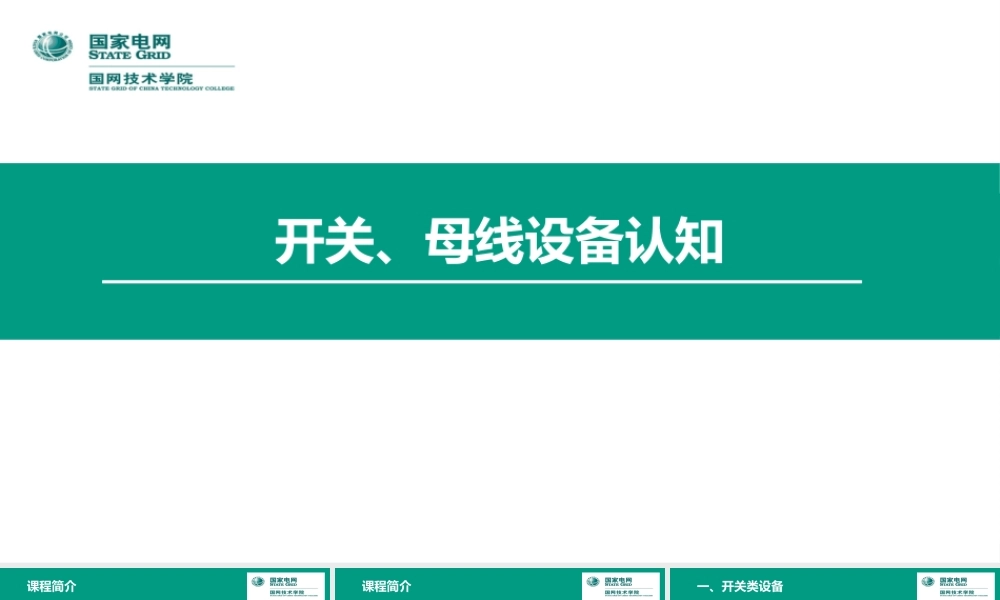

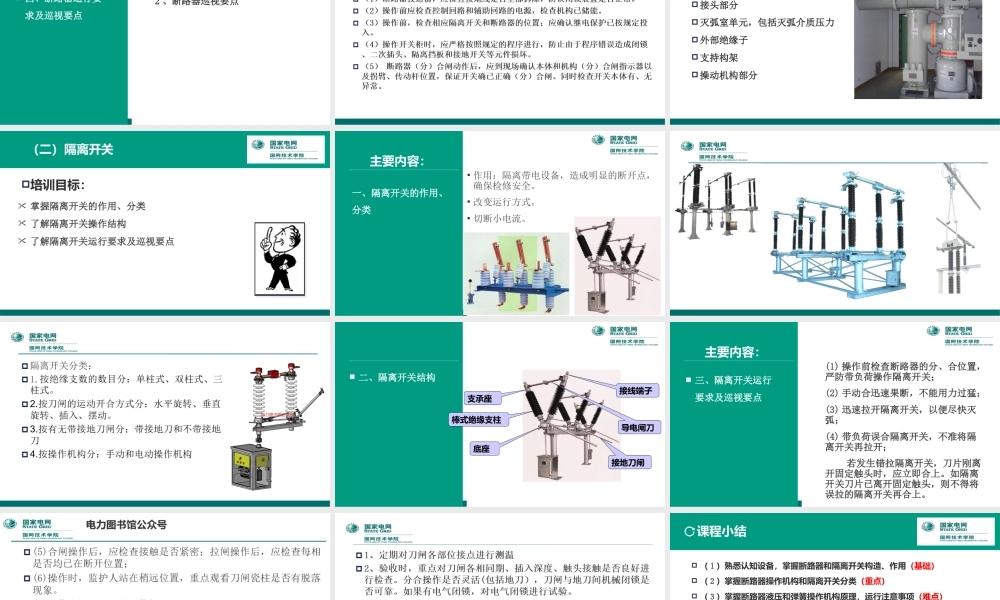

开关、母线设备认知课程简介1234断路器液压机构断路器主要部件及其作用断路器的作用、原理、分类断路器运行要求及巡视要点5开关的分类课程简介7890隔离开关的巡视要点隔离开关的操作机构隔离开关的分类构造课程小结6断路器案例分享一、开关类设备常见的开关类设备的分类： 高压断路器 负荷开关 隔离开关 接地开关 分段器 重合器 熔断器 交流金属封闭开关设备（开关柜） 气体绝缘金属封闭开关设备（ GIS ） 组合电器培训目标：（一）高压断路器• 掌握断路器的作用、原理、分类• 掌握断路器主要部件及其作用• 了解断路器液压机构• 了解断路器运行要求及巡视要点断路器主要构造：灭弧室单元传动机构绝缘支撑机构操作机构构支架部件作用： 二、断路器主要部件及其作用主要内容：电磁操动机构弹簧操动机构气动操动机构液压操动机构液压弹簧操作机构液压操动机构：由储能、控制、操作、辅助和电气等五个部件组成 三、断路器操作机构主要内容： 高压断路器对操动机构的主要要求： （ 1 ）动作可靠、稳定，制动迅速。 （ 2 ）足够的操作能量、满足断路器开断、关合要求 （ 3 ）防“跳跃”功能。  （ 6 ）足够的使用寿命。 （ 5 ）缓冲功能。 （ 4 ）液压机构的防慢分功能。 1 、断路器运行要求 2 、断路器巡视要点 四、断路器运行要求及巡视要点主要内容： 断路器巡视要点： 接头部分 灭弧室单元，包括灭弧介质压力 外部绝缘子 支持构架 操动机构部分（二）隔离开关 掌握隔离开关的作用、分类 了解隔离开关操作结构 了解隔离开关运行要求及巡视要点培训目标：一、隔离开关的作用、分类主要内容： 作用：隔离带电设备，造成明显的断开点，确保检修安全。 改变运行方式。 切断小电流。 二、隔离开关结构底座棒式绝缘支柱导电闸刀接线端子支承座接地刀闸 (1) 操作前检查断路器的分、合位置，严防带负荷操作隔离开关； (2) 手动合迅速果断，不能用力过猛； (3) 迅速拉开隔离开关，以便尽快灭弧； (4) 带负荷误合隔离开关，不准将隔离开关再拉开； 若发生错拉隔离开关，刀片刚离开固定触头时，应立即合上。如隔离开关刀片已离开固定触头，则不得将误拉的隔离开关再合上。 三、隔离开关运行要求及巡视要点主要内容：课程小结 （ 1 ）熟悉认知设备，掌握断路器和隔离开关构造、作用...
