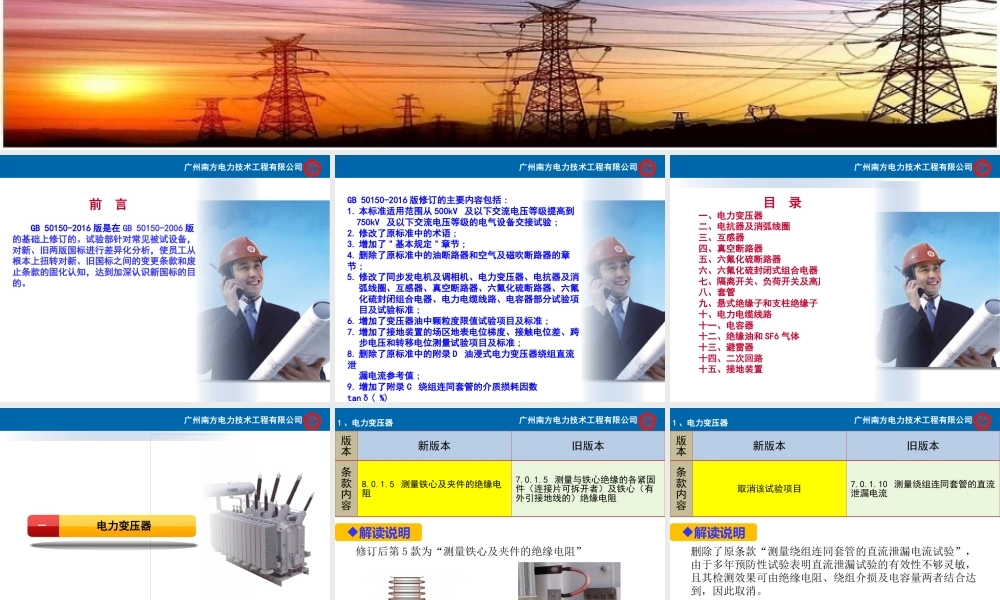

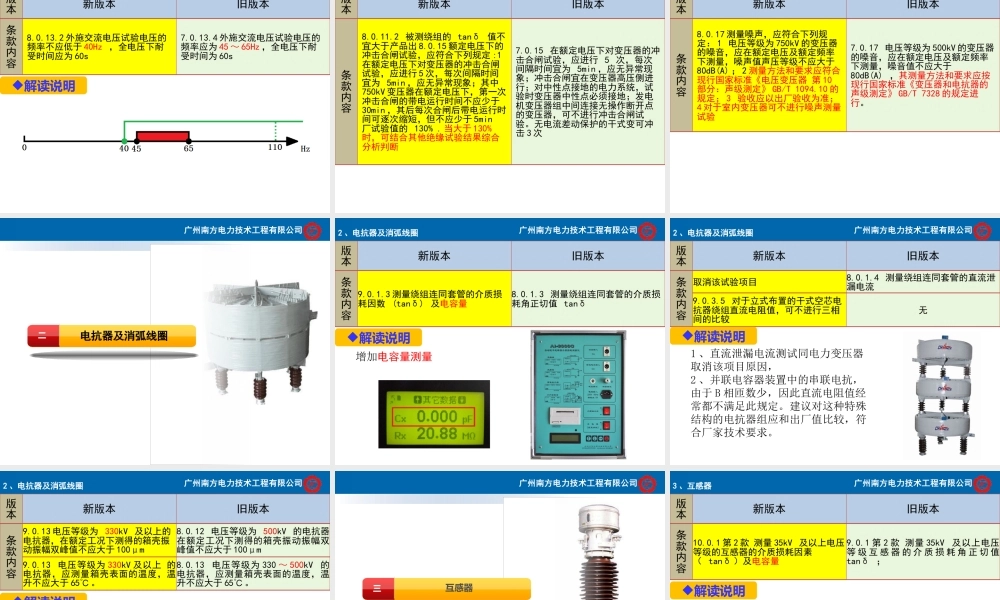

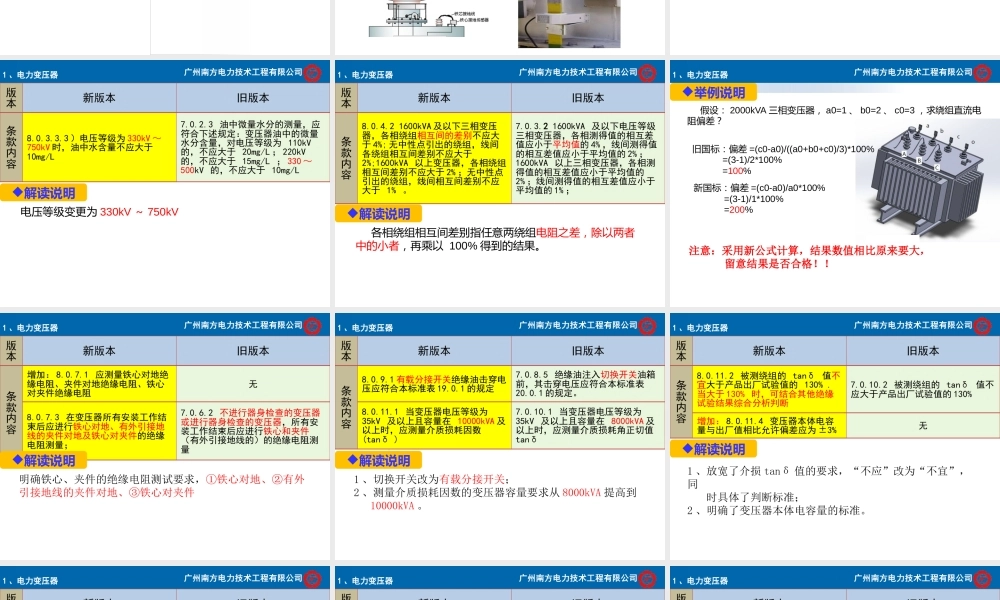

GB 50150-2006 版与 GB 50150-2016 版《电气装置安装工程电气设备交接试验标准》差异化分析课件广州南方电力技术工程有限公司目 录广州南方电力技术工程有限公司广州南方电力技术工程有限公司 前 言 GB 50150-2016 版是在 GB 50150-2006 版的基础上修订的。试验部针对常见被试设备，对新、旧两版国标进行差异化分析，使员工从根本上扭转对新、旧国标之间的变更条款和废止条款的固化认知，达到加深认识新国标的目的。目 录广州南方电力技术工程有限公司广州南方电力技术工程有限公司GB 50150-2016 版修订的主要内容包括 :1. 本标准适用范围从 500kV 及以下交流电压等级提高到 750kV 及以下交流电压等级的电气设备交接试验 ;2. 修改了原标准中的术语 ;3. 增加了 " 基本规定 " 章节 ;4. 删除了原标准中的油断路器和空气及磁吹断路器的章节 ;5. 修改了同步发电机及调相机、电力变压器、电抗器及消 弧线圈、互感器、真空断路器、六氟化硫断路器、六氟 化硫封闭组合电器、电力电缆线路、电容器部分试验项 目及试验标准 ;6. 增加了变压器油中颗粒度限值试验项目及标准 ;7. 增加了接地装置的场区地表电位梯度、接触电位差、跨 步电压和转移电位测量试验项目及标准 ;8. 删除了原标准中的附录 D 油浸式电力变压器绕组直流泄 漏电流参考值 ;9. 增加了附录 C 绕组连同套管的介质损耗因数tanδ( %) 目 录一、电力变压器二、电抗器及消弧线圈三、互感器四、真空断路器五、六氟化硫断路器六、六氟化硫封闭式组合电器七、隔离开关、负荷开关及高压熔断器八、套管九、悬式绝缘子和支柱绝缘子十、电力电缆线路十一、电容器十二、绝缘油和 SF6 气体十三、避雷器十四、二次回路十五、接地装置目 录广州南方电力技术工程有限公司广州南方电力技术工程有限公司目 录广州南方电力技术工程有限公司广州南方电力技术工程有限公司 电力变压器一目 录广州南方电力技术工程有限公司广州南方电力技术工程有限公司1 、电力变压器版本新版本旧版本条款内容8.0.1.5 测量铁心及夹件的绝缘电阻7.0.1.5 测量与铁心绝缘的各紧固件（连接片可拆开者）及铁心（有外引接地线的）绝缘电阻解读说明修订后第 5 款为“测量铁心及夹件的绝缘电阻”目 录广州南方电力技术工程有限公司广州南方电力技术工程有限公司1 、电力变压器版本新版本旧版本条款内容取消该试验项目7.0.1.10 测量绕组连同套管的直流泄漏电流 解读...
