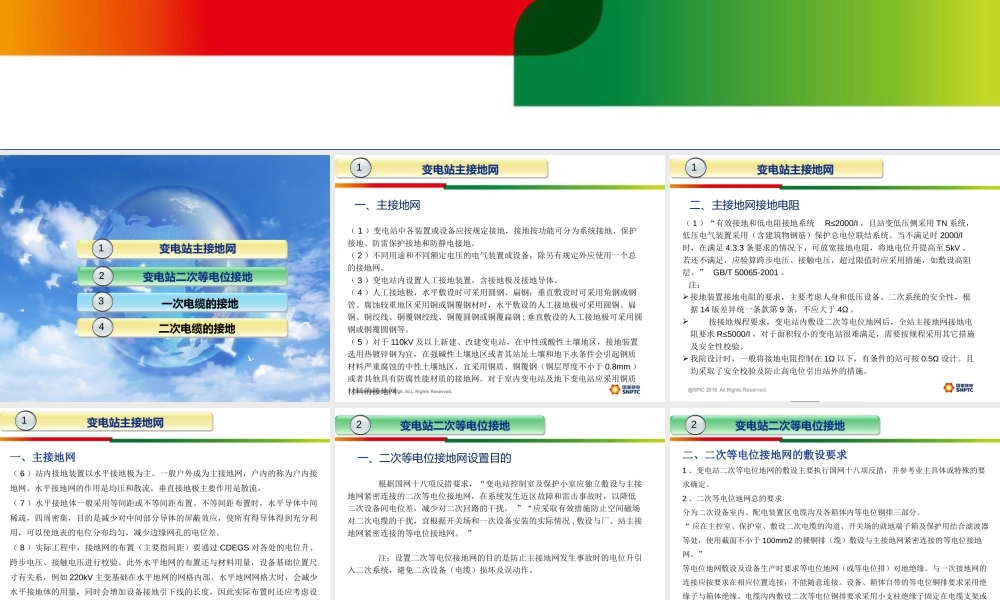

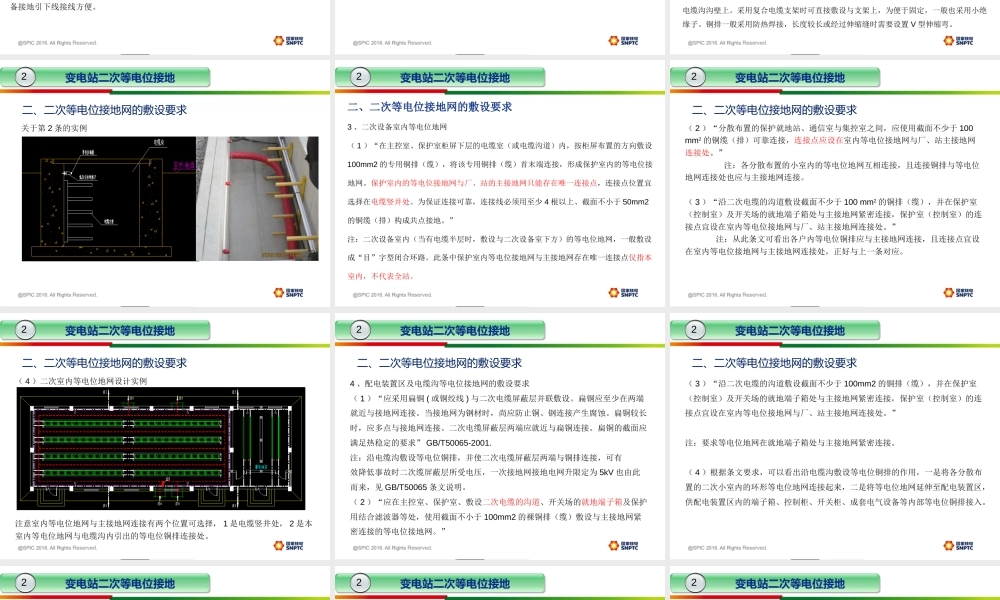

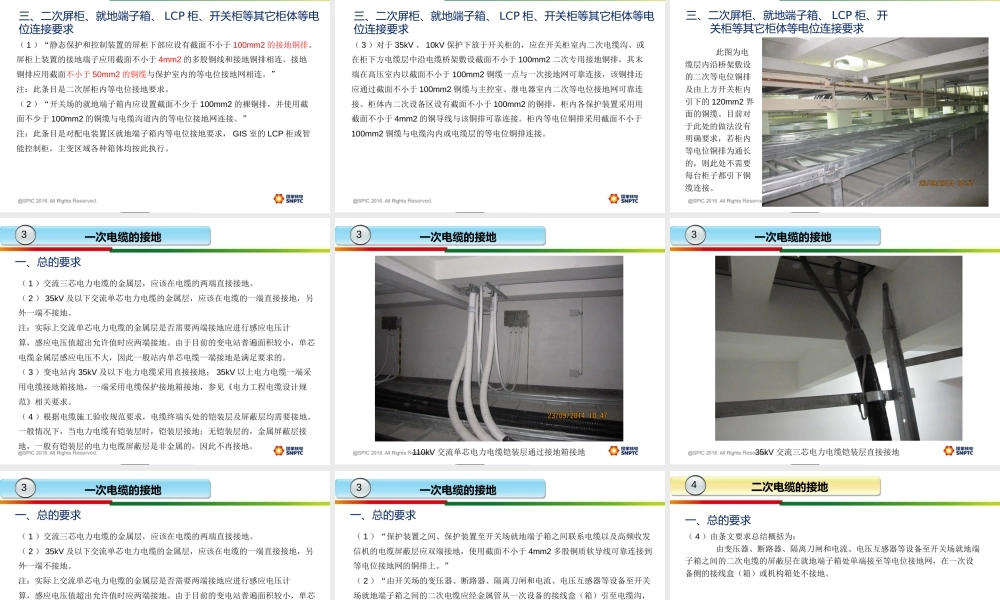

变电站内一二次电缆接地问题变电站二次等电位接地2变电站主接地网1一次电缆的接地3二次电缆的接地14变电站主接地网1一、主接地网 （ 1 ）变电站中各装置或设备应按规定接地，接地按功能可分为系统接地、保护接地、防雷保护接地和防静电接地。（ 2 ）不同用途和不同额定电压的电气装置或设备，除另有规定外应使用一个总的接地网。（ 3 ）变电站内设置人工接地装置，含接地极及接地导体。（ 4 ）人工接地极，水平敷设时可采用圆钢、扁钢；垂直敷设时可采用角钢或钢管。腐蚀较重地区采用铜或铜覆钢材时，水平敷设的人工接地极可采用圆铜、扁铜、铜绞线、铜覆钢绞线、铜覆圆钢或铜覆扁钢 ; 垂直敷设的人工接地极可采用圆铜或铜覆圆钢等。（ 5 ）对于 110kV 及以上新建、改建变电站，在中性或酸性土壤地区，接地装置选用热镀锌钢为宜，在强碱性土壤地区或者其站址土壤和地下水条件会引起钢质材料严重腐蚀的中性土壤地区，宜采用铜质、铜覆钢（铜层厚度不小于 0.8mm ）或者其他具有防腐性能材质的接地网。对于室内变电站及地下变电站应采用铜质材料的接地网。变电站主接地网1二、主接地网接地电阻 （ 1 ）“有效接地和低电阻接地系统 R≤2000/I ，且站变低压侧采用 TN 系统，低压电气装置采用（含建筑物钢筋）保护总电位联结系统。当不满足时 2000/I时，在满足 4.3.3 条要求的情况下，可放宽接地电阻，将地电位升提高至 5kV 。若还不满足，应验算跨步电压、接触电压，超过限值时应采用措施，如敷设高阻层。” GB/T 50065-2001 。 注： 接地装置接地电阻的要求，主要考虑人身和低压设备、二次系统的安全性，根据 14 版差异统一条款第 9 条，不应大于 4Ω 。 按接地规程要求，变电站内敷设二次等电位地网后，全站主接地网接地电阻要求 R≤5000/I ，对于面积较小的变电站很难满足，需要按规程采用其它措施及安全性校验。 我院设计时，一般将接地电阻控制在 1Ω 以下，有条件的站可按 0.5Ω 设计。且均采取了安全校验及防止高电位引出站外的措施。变电站主接地网1一、主接地网（ 6 ）站内接地装置以水平接地极为主。一般户外成为主接地网，户内的称为户内接地网。水平接地网的作用是均压和散流。垂直接地极主要作用是散流。（ 7 ）水平接地体一般采用等间距或不等间距布置。不等间距布置时，水平导体中间稀疏，四周密集，目的是减少对中间部分导体的屏蔽效应，使所有得导体得到充分利用，可以使地...
