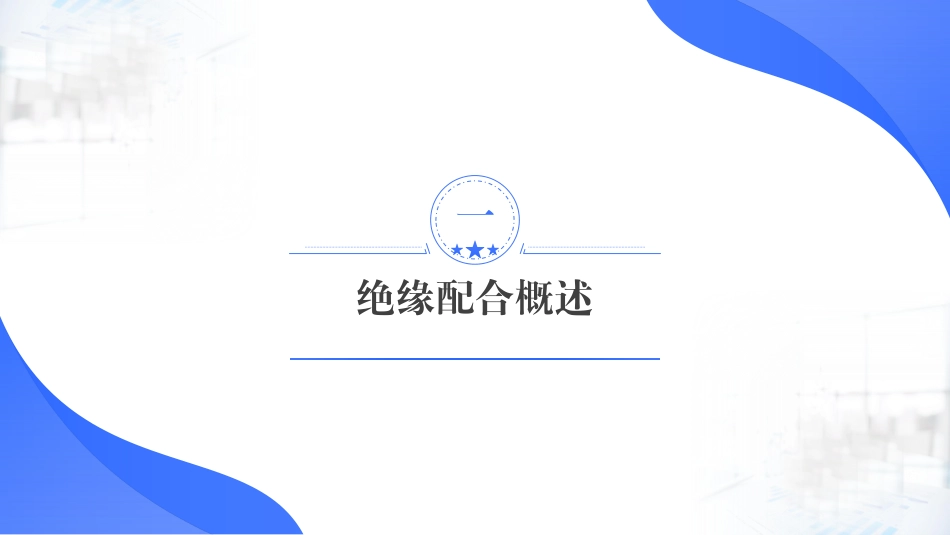

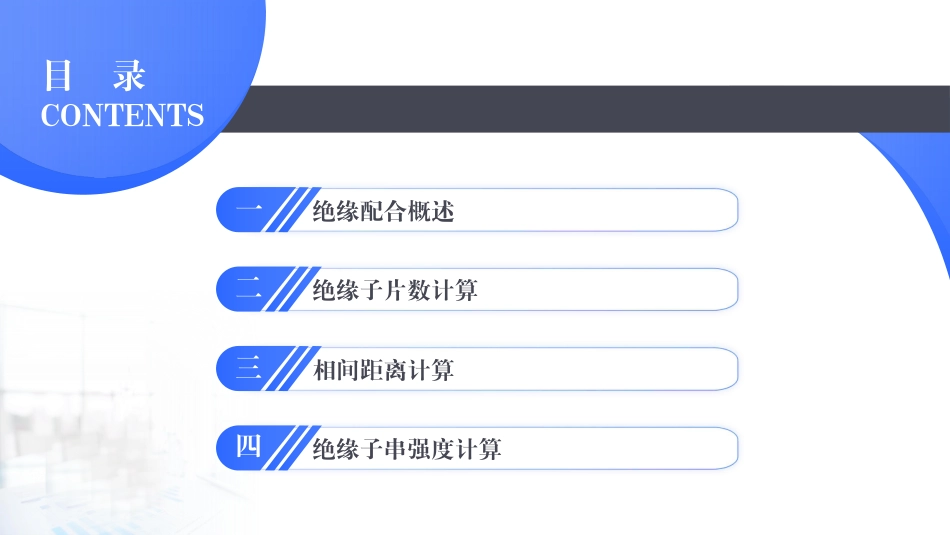

绝缘配合计算目 录CONTENTS绝缘配合概述一绝缘子片数计算二相间距离计算三绝缘子串强度计算四绝缘配合概述绝缘配合概述一架空输电线路的绝缘配合主要解决的是杆塔上和档距中央可能放电途径的绝缘选择和相互配合。采取合理的绝缘配置使线路在工频（工作）电压、操作过电压和雷电过电压等各种条件下保证输变电系统安全可靠地运行。塔头的绝缘配合问题主要包括：绝缘子的选型与绝缘子串的设计。档距中央的绝缘配合主要包括：导线相间距离和导地线间配合。本次主要介绍塔头的绝缘配合和相间距离的计算。设计时：应给出各种工况下绝缘子串的安全系数，确定绝缘子的型式、联数、片数，列出绝缘子的电气和机械特性参数，以及在相应工况下导线对杆塔的空气间隙。绝缘配合概述一架空输电线路常用的绝缘子型式包括：瓷绝缘子、玻璃绝缘子、复合绝缘子，瓷复合绝缘子等。瓷绝缘子玻璃绝缘子复合绝缘子瓷复合绝缘子绝缘配合概述一序号项 目瓷质绝缘子玻璃绝缘子复合绝缘子瓷复合绝缘子1结构工艺较复杂较复杂简单较复杂2重量较重比瓷轻轻较重3大吨位可大吨位可大吨位一般可大吨位4爬距可变性不易改变不易改变易调整不易改变5防撞性较好较差一般较好6自破率不自破有自破不自破不自破7耐电压击穿性可击穿可击穿不可击穿可击穿8憎水性差差好好9耐污闪电压值较低较低高高10组装困难困难容易困难11场强分布不均匀较均匀不均匀不均匀12抗老化性能一般较好差差13抗张强度一般较好一般一般14抗蠕变性能好好较差好15热稳定性较好较好一般一般16抗冰害性能较好较好一般较好17抗雷击性能差较好差差18漏电蚀损性能一般较好较差较差19防风沙性能好较好较差较差20防鼠咬鸟啄好好差一般21运行判断测零自测自测测零22寿命周期较长较长短短23现场维护与检测维护工作量大维护工作量大维护工作量小维护工作量小24全寿命造价较高一般低高绝缘配合概述一（1）盘形瓷绝缘子：盘形瓷绝缘子具有良好的绝缘性能、耐气候性、耐热性和组装灵活等特点，被广泛应用于各级电压线路上。盘形瓷绝缘子属于可击穿型，随着运行时间的延长，其绝缘性能会逐渐降低，即通常所说的瓷绝缘子“老化”现象。目前国产瓷绝缘子的平均年老化率低于0.005％。瓷绝缘子的一大优点是当需要采用防污产品时，可设计成伞盘下表面光滑的双伞形或三伞型，这种形式由于其良好的空气动力学特性，十分有利于刮风条件下的自洁，积污率低，有效地提高了防污能力，特别适合于干旱、少雨和风沙多的污秽场合。盘形绝缘子主要优...
