2026最新架空输电线路杆塔规划设计与计算课件VIP免费

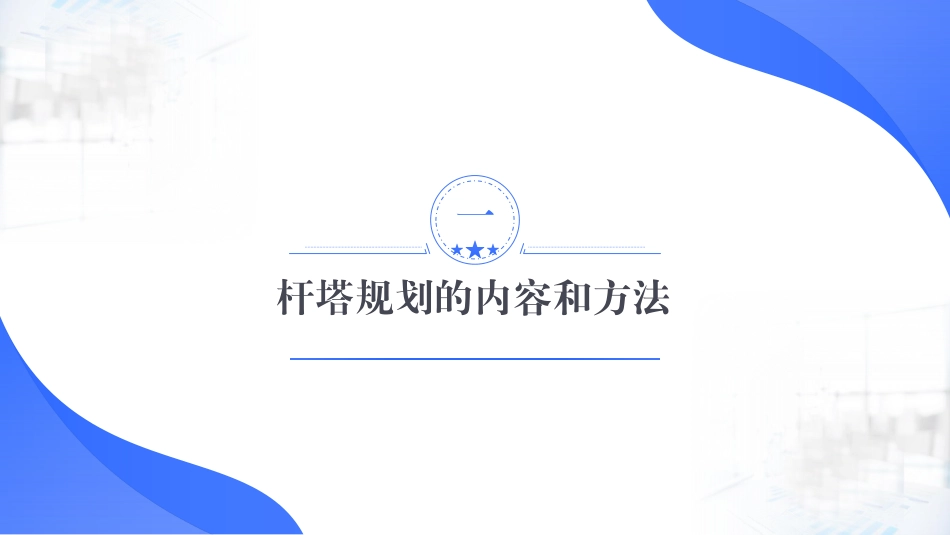

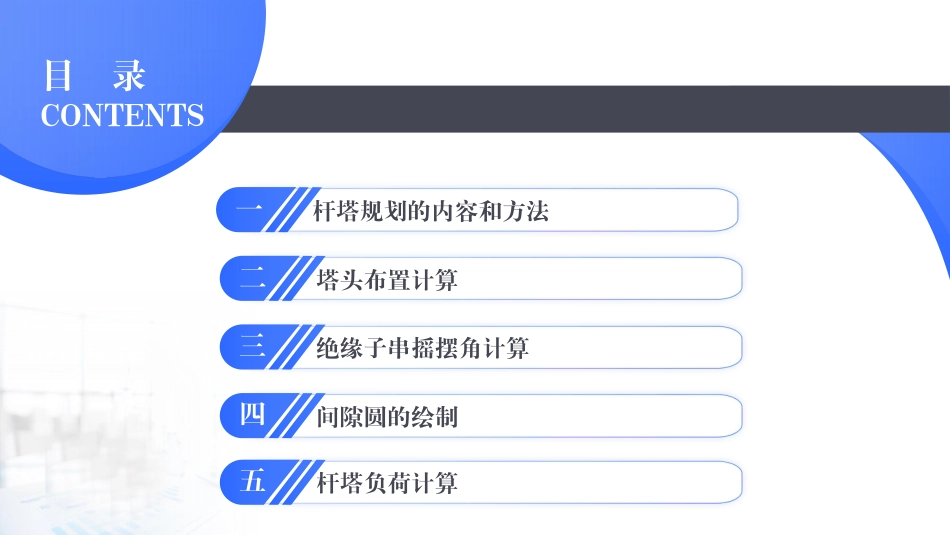

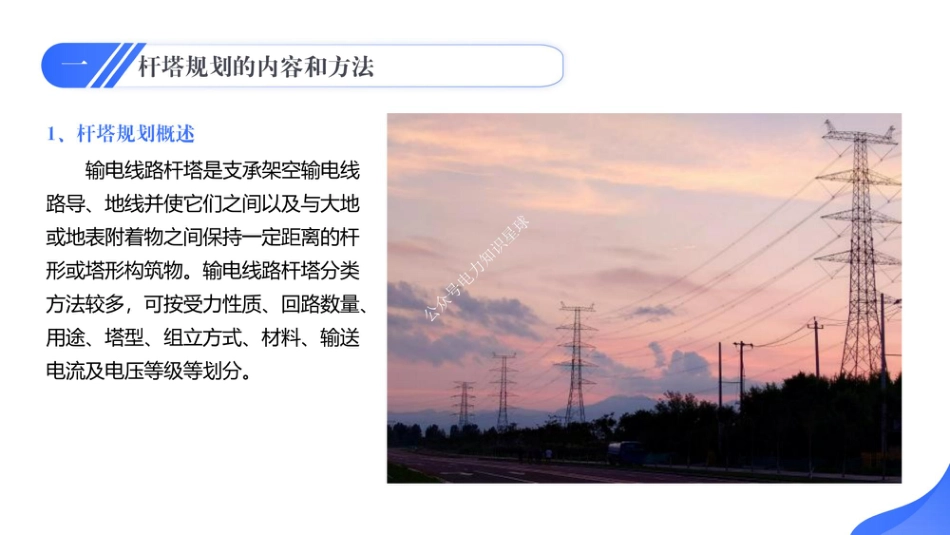

目 录CONTENTS杆塔规划的内容和方法一塔头布置计算二绝缘子串摇摆角计算三间隙圆的绘制四杆塔负荷计算五杆塔规划的内容和方法杆塔规划的内容和方法一在送电线路的本体工程造价中，杆塔工程造价占较大比重。 目前我国500kV双回交流线路的铁塔及其附属设施投资约占本体投资的40%左右，皖电东送1000kV双回路的铁塔及其附属设施投资约占本体投资的45%左右。杆塔型式主要取决于线路的电压等级、外荷载大小、沿线的地形、交通 运输以及经济发展状况等，具体如下： （1）电压等级越高，其电气间隙、绝缘要求、对地距离等就越大，则塔头尺寸就越大，铁塔高度也越高；同时，电压等级越高，输送容量就越大，要 求的导线截面也越大，导线截面增大则意味着杆塔所承受的外荷载也越大。 同时，外荷载的大小还受气象条件影响，如风速、覆冰厚度等。杆塔规划的内容和方法一（2）沿线的交通运输状况决定了杆塔的型式和材料要求，如交通运输不方便的山区线路，采用钢管塔和混凝土塔的运输及施工费用往往是角钢塔的数倍甚至数十倍。（3）沿线的经济发展状况同样影响到杆塔型式的选择。经济发达地区，征地费用是影响到投资的主要因素，因此，拉线塔则不如自立式塔；同时，沿线的经济状况也影响到导线的排列方式，经济越发达的地区由于走廊紧张， 铁塔型式的选择上则要求尽可能缩小线路走廊宽度，如采用垂直排列经济性明显优于水平排列的铁塔型式。杆塔规划的内容和方法一酒杯塔的横担长度比猫头塔要长，因而线路所占的走廊要宽，但酒杯塔三相导线高度一样高，而猫头塔有一相导线要高，导致铁塔的负荷增加，塔材指标要比酒杯塔高些。杆塔规划的内容和方法一 同塔双回路垂直排列常用型式包括鼓形塔和伞形塔。 不考虑水平位移，Ⅰ串布置时导线横担长度受大风间隙控制，伞形塔更具经济性优势。 从防雷性能方面考虑，伞形塔中横担比鼓形塔更短，受地线屏蔽效果更好，更不易遭受雷电绕击，具有更好的雷电性能。杆塔规划的内容和方法一I型绝缘子串具有结构简单，施工、运行方便的优点，而且直线塔横担长度较V串直线塔短。Ⅴ型绝缘子串对导线的风偏有抑制作用， Ⅴ型绝缘子串杆塔的走廊宽度要小于Ⅰ型串的走廊宽度，可以减少房屋拆迁。但其导线横担比Ⅰ型绝缘子串杆塔导线横担要长，杆塔层间距增大，因此铁塔单基较重，并且Ⅴ型绝缘子串绝缘子数量比Ⅰ型串增加一倍，增加了本体投资。杆塔规划的内容和方法一国内1000kV、750kV及以下电压等级的线路设计通常采用卫片、...
