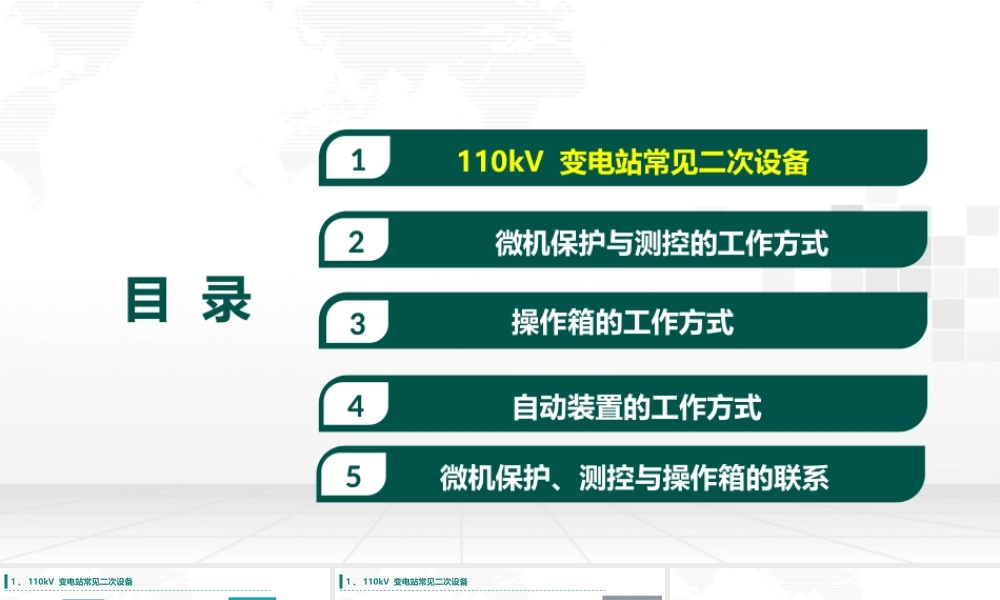

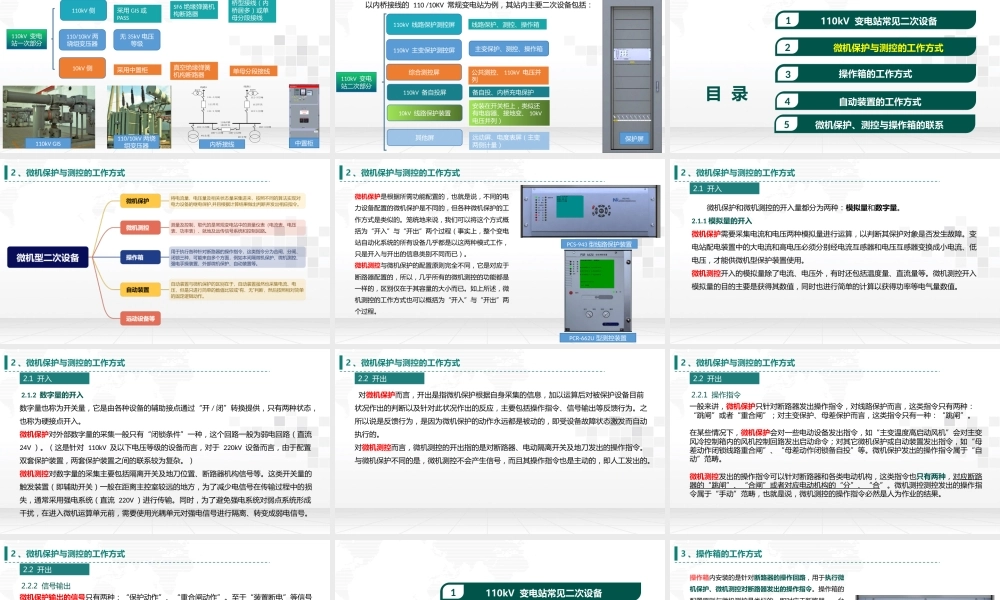

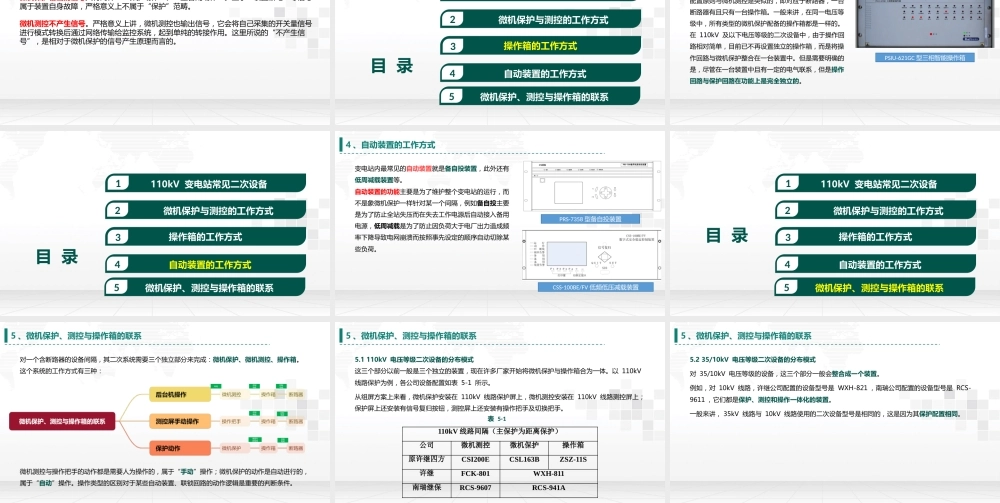

110kV 变电站常见二次设备1 微机保护与测控的工作方式2操作箱的工作方式3目 录 自动装置的工作方式41 微机保护、测控与操作箱的联系51 、 110kV 变电站常见二次设备110kV 变电站一次部分110kV 侧10kV 侧110/10kV 两绕组变压器采用 GIS 或PASSSF6 绝缘弹簧机构断路器桥型接线（内桥居多）或单母分段接线采用中置柜真空绝缘弹簧机构断路器单母分段接线无 35kV 电压等级110kV GIS110/10kV 两绕组变压器中置柜111-1刀闸111-3刀闸111开关112-1刀闸112-3刀闸112开关100-1刀闸100-2刀闸101-3刀闸102-3刀闸110kV桥100开关#1主变#2主变线路1线路2#1PT#2PT内桥接线1 、 110kV 变电站常见二次设备110kV 变电站二次部分110kV 线路保护测控屏综合测控屏110kV 主变保护测控屏线路保护、测控、操作箱公共测控、 110kV 电压并列主变保护、测控、操作箱 以内桥接线的 110 /10KV 常规变电站为例，其站内主要二次设备包括：110kV 备自投屏备自投、内桥充电保护10kV 线路保护装置安装在开关柜上，类似还有电容器、接地变、 10kV 电压并列）其他屏远动屏、电度表屏（主变两侧计量）保护屏 110kV 变电站常见二次设备1 微机保护与测控的工作方式2操作箱的工作方式3目 录 自动装置的工作方式41 微机保护、测控与操作箱的联系52 、微机保护与测控的工作方式2 、微机保护与测控的工作方式微机保护是根据所需功能配置的，也就是说，不同的电力设备配置的微机保护是不同的，但各种微机保护的工作方式是类似的。笼统地来说，我们可以将这个方式概括为“开入”与“开出”两个过程（事实上，整个变电站自动化系统的所有设备几乎都是以这两种模式工作，只是开入与开出的信息类别不同而已）。微机测控与微机保护的配置原则完全不同，它是对应于断路器配置的，所以，几乎所有的微机测控的功能都是一样的，区别仅在于其容量的大小而已。如上所述，微机测控的工作方式也可以概括为“开入”与“开出”两个过程。PCS-943 型线路保护装置PCR-662U 型测控装置2.1 开入 微机保护和微机测控的开入量都分为两种：模拟量和数字量。2.1.1 模拟量的开入微机保护需要采集电流和电压两种模拟量进行运算，以判断其保护对象是否发生故障。变电站配电装置中的大电流和高电压必须分别经电流互感器和电压互感器变换成小电流、低电压，才能供微机型保护装置使用。微机测控开入的模拟量除了电流、电压外，有时还包括温度量、直流量等。微机测控开入模拟量...
