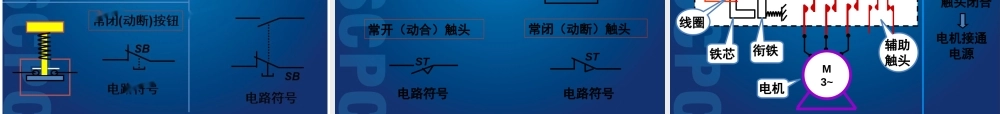

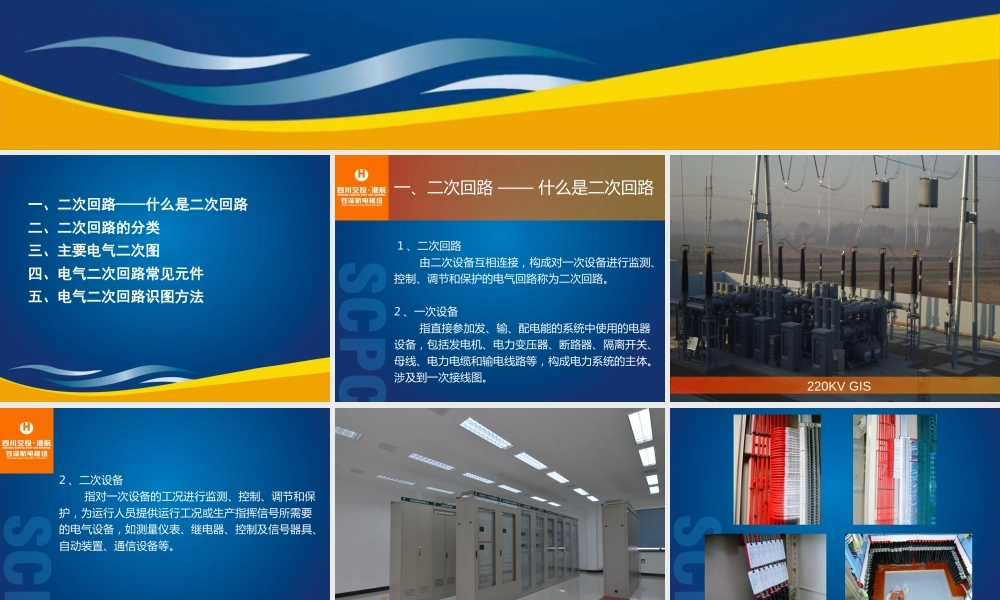

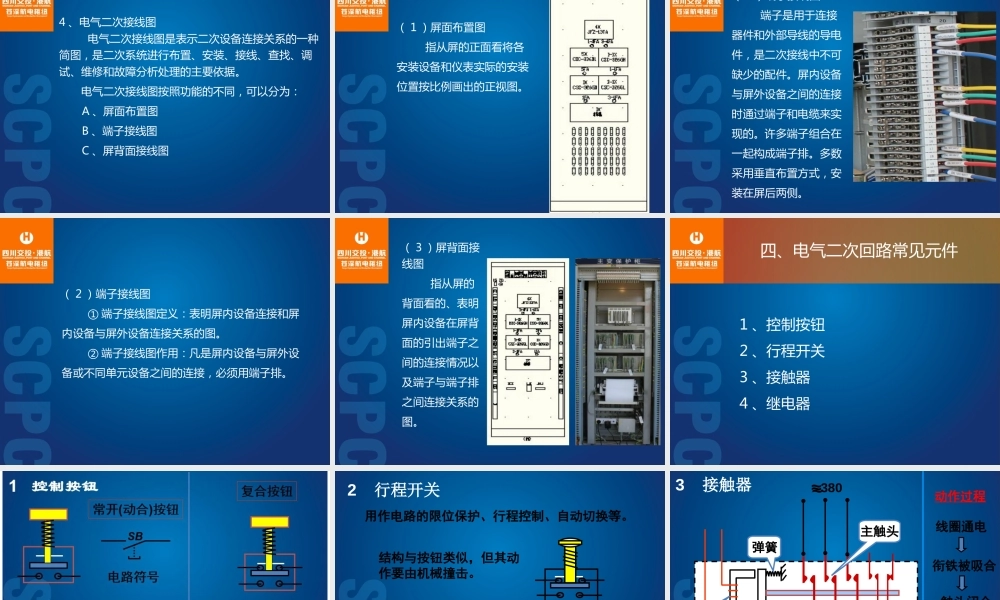

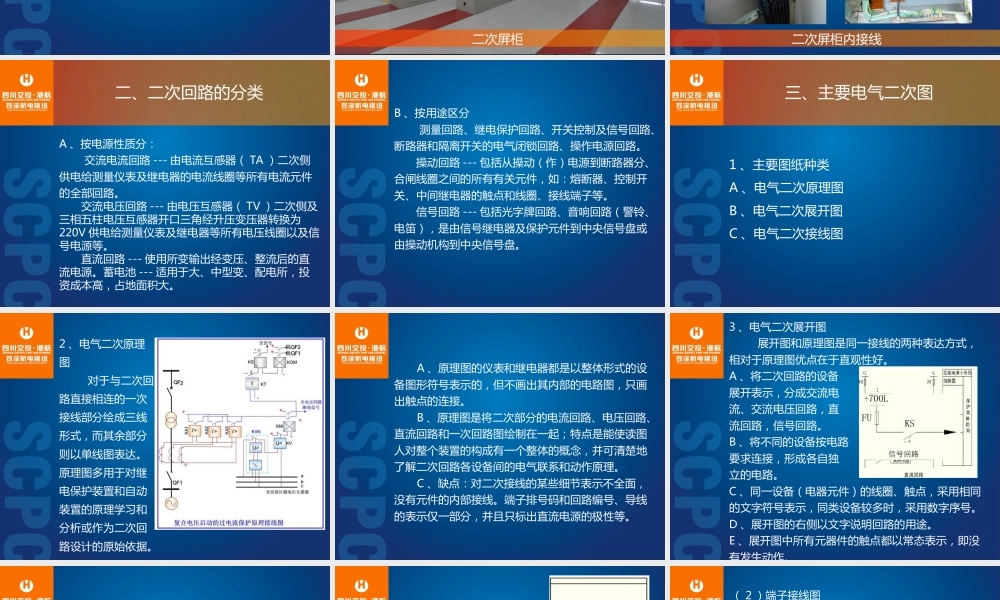

电气二次识图 一、二次回路——什么是二次回路二、二次回路的分类三、主要电气二次图四、电气二次回路常见元件五、电气二次回路识图方法一、二次回路 —— 什么是二次回路 1 、二次回路 由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。2 、一次设备 指直接参加发、输、配电能的系统中使用的电器设备，包括发电机、电力变压器、断路器、隔离开关、母线、电力电缆和输电线路等，构成电力系统的主体。涉及到一次接线图。220KV GIS2 、二次设备 指对一次设备的工况进行监测、控制、调节和保护，为运行人员提供运行工况或生产指挥信号所需要的电气设备，如测量仪表、继电器、控制及信号器具、自动装置、通信设备等。二次屏柜 二次屏柜内接线二、二次回路的分类A 、按电源性质分： 交流电流回路 --- 由电流互感器（ TA ）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。 交流电压回路 --- 由电压互感器（ TV ）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V 供电给测量仪表及继电器等所有电压线圈以及信号电源等。 直流回路 --- 使用所变输出经变压、整流后的直流电源。蓄电池 --- 适用于大、中型变、配电所，投资成本高，占地面积大。B 、按用途区分 测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。 操动回路 --- 包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。 信号回路 --- 包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。 三、主要电气二次图1 、主要图纸种类A 、电气二次原理图B 、电气二次展开图C 、电气二次接线图2 、电气二次原理图 对于与二次回路直接相连的一次接线部分绘成三线形式，而其余部分则以单线图表达。原理图多用于对继电保护装置和自动装置的原理学习和分析或作为二次回路设计的原始依据。 A 、原理图的仪表和继电器都是以整体形式的设备图形符号表示的，但不画出其内部的电路图，只画出触点的连接。 B 、原理图是将二次部分的电流回路、电压回路、直流回路和一次回路图绘制在一起；特点是能使读图人对整个装置的构成有一个整体的概念，并可清楚地了解二次回路各设备间的电气联系和动作原理。 C 、缺点：对二次接...
