2026电气低压配电、防雷接地系统基础识图教程(102页)VIP免费

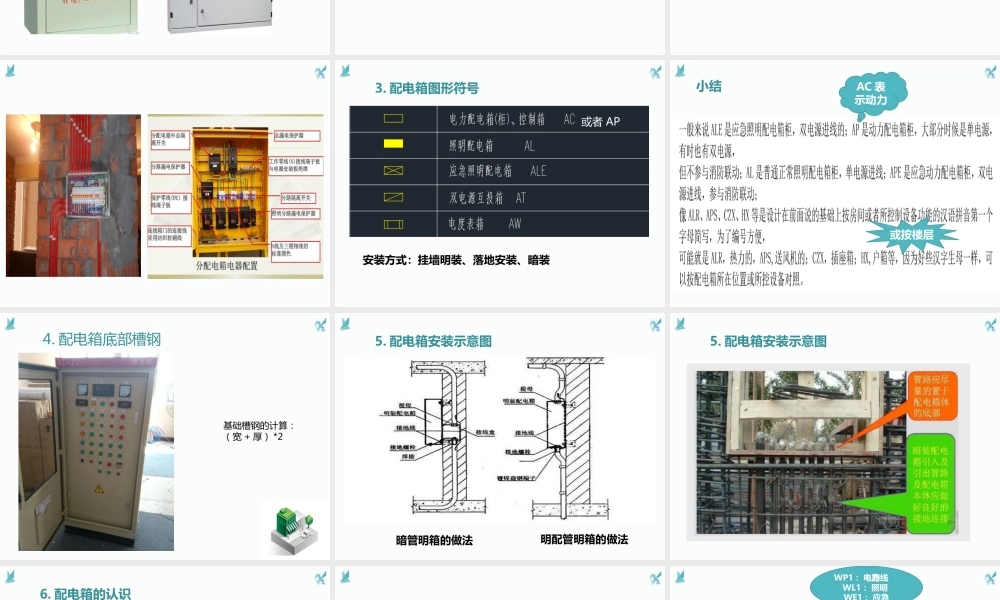

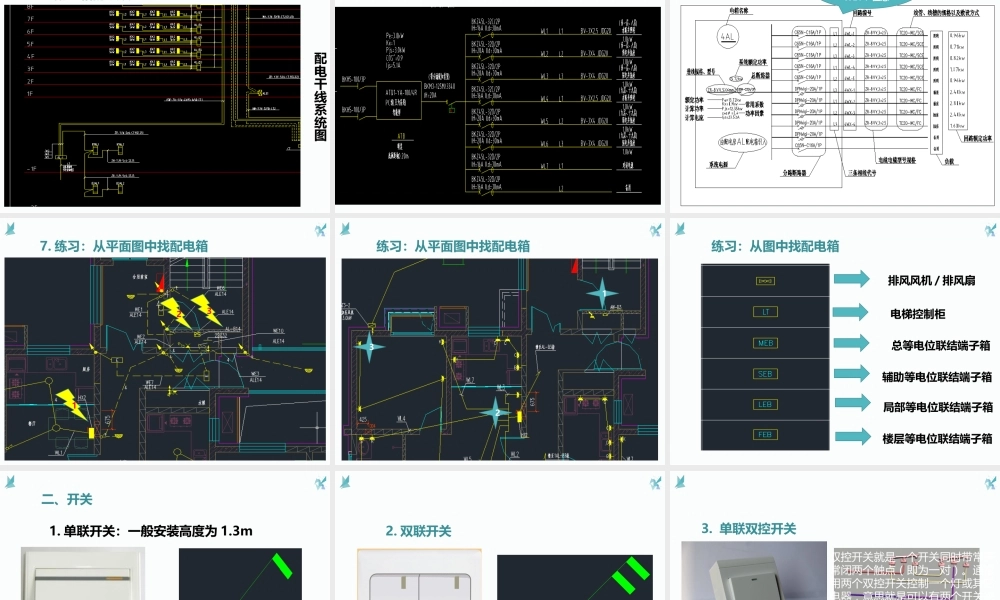

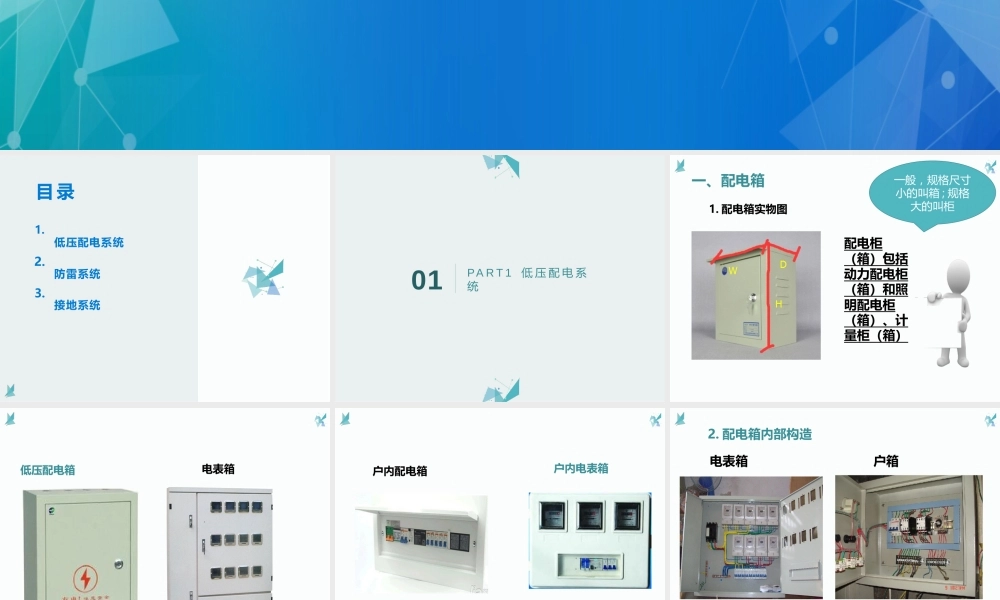

电气低压配电、防雷接地系统基础识图教程1.低压配电系统2.防雷系统3.接地系统目 录01PA R T 1 低 压 配 电 系统一、配电箱配电柜（箱）包括动力配电柜（箱）和照明配电柜（箱）、计量柜（箱）一般，规格尺寸小的叫箱 ; 规格大的叫柜1. 配电箱实物图低压配电箱电表箱户内配电箱户内电表箱2. 配电箱内部构造户箱电表箱3. 配电箱图形符号安装方式：挂墙明装、落地安装、暗装或者 AP小结AC 表示动力或按楼层基础槽钢的计算：（宽 + 厚） *24. 配电箱底部槽钢5. 配电箱安装示意图暗管明箱的做法明配管明箱的做法5. 配电箱安装示意图6. 配电箱的认识配电干线系统图WP1 ：电力线路 WL1 ：照明 WE1 ：应急7. 练习：从平面图中找配电箱123练习：从平面图中找配电箱123排风风机 / 排风扇电梯控制柜总等电位联结端子箱辅助等电位联结端子箱局部等电位联结端子箱楼层等电位联结端子箱练习：从图中找配电箱二、开关1. 单联开关：一般安装高度为 1.3m2. 双联开关3. 单联双控开关双控开关就是一个开关同时带常开、常闭两个触点（即为一对）。通常用两个双控开关控制一个灯或其它电器，意思就是可以有两个开关来控制灯具等电器的开关，比如，在楼下时打开开关，到楼上后关闭开关。如果是采取传统的开关的话，想要把灯关上，就要跑下楼去关，采用双控开关，就可以避免这个麻烦。5. 现场开关预留预埋6. 开关图形符号6. 开关图形符号6. 开关图形符号单相拉线开关，与普通白炽灯搭配。一般安装在电井、水暖井内7. 单相拉线开关二 位 二 级 插 座二级插座二三级五孔插座防溅型二三级五孔插座多用于卫生间等潮湿的地方二、三极插座三级插座常用的开关插座类型86 型开关：外型尺寸 86mm×86mm 最常用的开关。118 型开关：自由组合式样的，一般分为小盒、中盒和大盒，长尺寸分别是 118MM 、 154MM 、 195MM, 宽度一般都是74MM 。四、灯具双管荧光灯吸顶灯壁灯装饰灯应急灯（指示灯）系列双头应急灯墙上距地2.0m 安装应急灯系列安全出口灯门口上 0.1m安装应急灯系列疏散指示灯安装方式镶嵌距地 0.5m 或者吊链安装楼层指示灯安装方式：距地 2.2m开 关 、 插 座 、 灯 具 暗 装 ， 需 要预 留 预 埋 8 6 接 线盒1. 注意：2. 练习：3 、工程量计算规则1. 应急灯安装可按安装方式执行标志、诱导装饰灯具相应项目。2. 定额中已包含利用摇表测量绝缘及一般灯具的试亮工作（但不包括调试工作...
