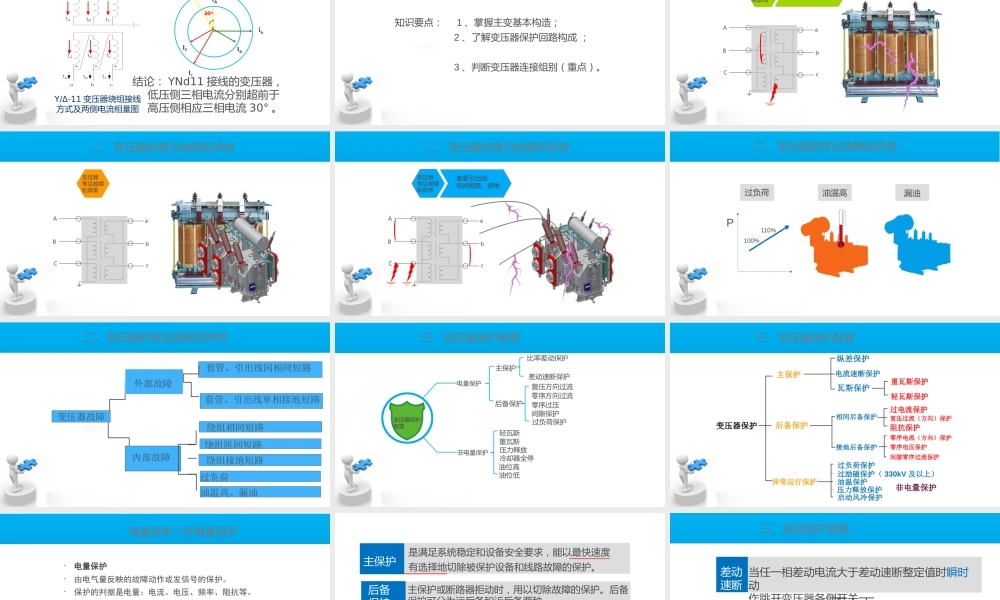

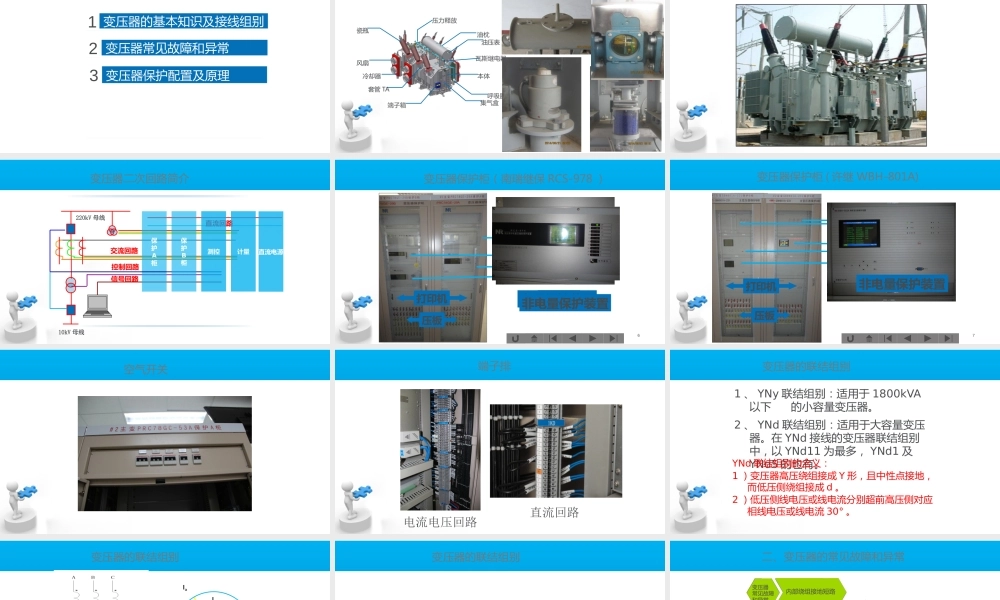

变压器原理与配置1 变压器的基本知识及接线组别2 变压器常见故障和异常3 变压器保护配置及原理课程内容CONTENTS变压器结构简介油枕油压表瓦斯继电器本体呼吸器集气盒端子箱瓷瓶压力释放风扇冷却器套管 TA变压器结构简介直流回路信号回路交流回路变压器二次回路简介计量保护A柜控制回路220kV 母线10kV 母线保护B柜直流电源测控变压器保护柜（南瑞继保 RCS-978 ）操作箱电量保护装置非电量保护装置打印机压板6变压器保护柜 ( 许继 WBH-801A)打印机压板操作箱电量保护装置非电量保护装置7空气开关端子排电流电压回路直流回路1 、 YNy 联结组别：适用于 1800kVA以下 的小容量变压器。2 、 YNd 联结组别：适用于大容量变压器。在 YNd 接线的变压器联结组别中，以 YNd11 为最多， YNd1 及YNd5 的也有。变压器的联结组别YNd 联结组别的含义：1 ）变压器高压绕组接成 Y 形，且中性点接地，而低压侧绕组接成 d 。2 ）低压侧线电压或线电流分别超前高压侧对应相线电压或线电流 30° 。Y/Δ-11 变压器绕组接线方式及两侧电流相量图IcibIa 30OIBICIA结论： YNd11 接线的变压器，低压侧三相电流分别超前于高压侧相应三相电流 30° 。变压器的联结组别变压器的联结组别知识要点： 1 、掌握主变基本构造； 2 、了解变压器保护回路构成 ； 3 、判断变压器连接组别（重点）。二、变压器的常见故障和异常变压器常见故障和异常内部绕组相间短路变压器常见故障和异常内部绕组匝间短路ABCabc变压器常见故障和异常内部绕组接地短路二、变压器的常见故障和异常变压器常见故障和异常ABCabc二、变压器的常见故障和异常变压器常见故障和异常外部套管相间短路、接地变压器常见故障和异常套管引出线相间短路、接地ABCabc二、变压器的常见故障和异常过负荷油温高100%110%P漏油 套管、引出线间相间短路外部故障变压器故障内部故障 套管、引出线单相接地短路 绕组相间短路 绕组接地短路 过负荷 绕组匝间短路 二、变压器的常见故障和异常油温高、漏油 三、变压器保护配置变压器保护装置电量保护非电量保护主保护后备保护比率差动保护差动速断保护复压方向过流零序方向过流零序过压间隙保护过负荷保护轻瓦斯重瓦斯压力释放冷却器全停油位高油位低变压器保护主保护后备保护瓦斯保护纵差保护电流速断保护重瓦斯保护轻瓦斯保护异常运行保护过负荷保护过励磁保护（ 330kV 及以上）启动风冷保护油温保护压力释放保护相间后备保...
