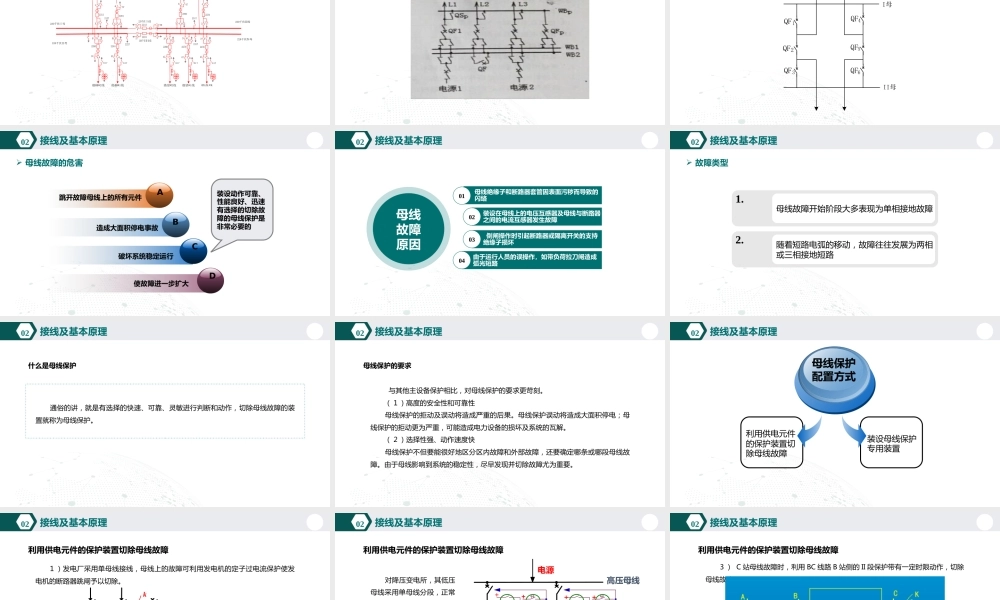

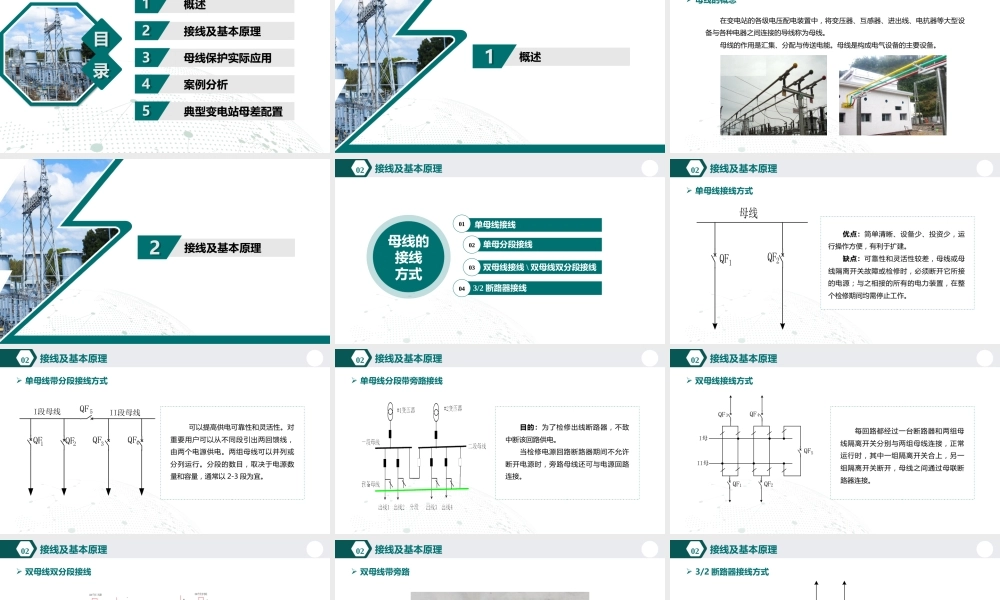

电力系统继电保护及应用电力系统继电保护及应用母线保护目目录录11概述22接线及基本原理33母线保护实际应用44案例分析55典型变电站母差配置11概述概述01 母线的概念在变电站的各级电压配电装置中，将变压器、互感器、进出线、电抗器等大型设备与各种电器之间连接的导线称为母线。母线的作用是汇集、分配与传送电能。母线是构成电气设备的主要设备。22接线及基本原理接线及基本原理02单母线接线 01单母分段接线02双母线接线 \ 双母线双分段接线033/2 断路器接线04母线的接线方式02 单母线接线方式 优点：简单清晰、设备少、投资少，运行操作方便，有利于扩建。缺点：可靠性和灵活性较差，母线或母线隔离开关故障或检修时，必须断开它所接的电源；与之相接的所有的电力装置，在整个检修期间均需停止工作。QF12母线QF接线及基本原理 单母线带分段接线方式 可以提高供电可靠性和灵活性。对重要用户可以从不同段引出两回馈线，由两个电源供电。两组母线可以并列或分列运行。分段的数目，取决于电源数量和容量，通常以 2-3 段为宜。15432I段母线II段母线QFQFQFQFQF接线及基本原理02 单母线分段带旁路接线目的：为了检修出线断路器，不致中断该回路供电。当检修电源回路断路器期间不允许断开电源时，旁路母线还可与电源回路连接。接线及基本原理02 双母线接线方式每回路都经过一台断路器和两组母线隔离开关分别与两组母线连接，正常运行时，其中一组隔离开关合上，另一组隔离开关断开，母线之间通过母联断路器连接。QF3QF1QF5I母II母QF4QF2接线及基本原理02 双母线双分段接线接线及基本原理02 双母线带旁路接线及基本原理02 3/2 断路器接线方式QF1QF2QF3QF4QF5QF6I母II母接线及基本原理02 母线故障的危害A跳开故障母线上的所有元件B造成大面积停电事故C破坏系统稳定运行D使故障进一步扩大装设动作可靠、性能良好、迅速有选择的切除故障的母线保护是非常必要的接线及基本原理02母线绝缘子和断路器套管因表面污秽而导致的闪络 01装设在母线上的电压互感器及母线与断路器之间的电流互感器发生故障 02 倒闸操作时引起断路器或隔离开关的支持绝缘子损坏 03由于运行人员的误操作，如带负荷拉刀闸造成弧光短路 04母线故障原因接线及基本原理02 故障类型母线故障开始阶段大多表现为单相接地故障 1.随着短路电弧的移动，故障往往发展为两相或三相接地短路 2.接线及基本原理02通俗的讲，就是有选择的快速、可靠、灵敏...
