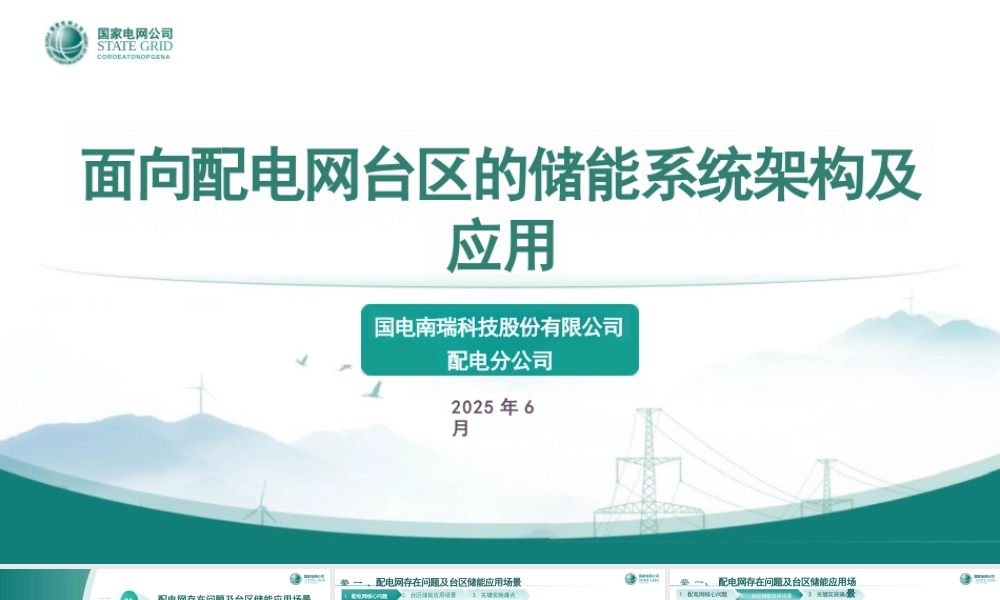

国家电网PPT：面向配电网台区的储能系统架构及应用VIP免费

面向配电网台区的储能系统架构及 应用国电南瑞科技股份有限公司 配电分公司国家电网公司STATE GRIDCOROEATONOPGENA2025 年 6月台区储能系统整体架构设计功能实现及容量配置典型产品方案01 配电网存在问题及台区储能应用场景020304优势及特点国家电网公司STATE GRIDCOUOTONa7CINA蓥 一 、配电网存在问题及台区储能应用场景1. 配电网核心问题 2. 台区储能应用场景 3. 关键实施痛点分布式新能源、电动汽车、电能替代等新要素的快速规模化发展，使配网台区呈现出承载力不足、供电可靠 性降低等问题，台区侧储能具有移峰填谷、缓解短时重过载、提供供电电源、提升电能质量等功能，可有效解决 上述问题 .双向重过载 ( 正反向功率越限 ) 自然灾害 / 边远地区断电风险电压越限 ( 低电压 / 高电压 )三相不平衡 ( 农村单相负载激增 )电网检修导致民生停电重大活动保电压力供电可靠性 下 降承载力 不足国家电网公司 STATE GRIDCDJOno0OIDA场景关键技术手段功能目标1. 重过载临时扩容储能动态充放电延缓配变改造投资2. 电压越限治理无功功率实时调节解决 ±10% 电压偏差3. 三相不平衡补偿PCS 三相解耦控制相间电流平衡度≤ 15%4. 光伏就地消纳光储功率协同降低反向重载率 90%+5. 源网荷储自治台区级能量优化算法实现本地供需平衡6. 电网辅助服务一二次调频协同响应调度指令≤ 200ms场景关键技术方案切换时效要求1. 重要负荷保电V/F 离网模式无缝切换≤ 25ms(STS 开关 )2. 重大活动应急供电预同步并网技术停电感知→供电≤ 1s3. 电网无感检修计划并离网控制用户零感知停电4. 灾害应急电源移动式储能快速接入部署时间≤ 2 小时5. 边远地区第二电源离网长期运行能力持续供电≥ 8 小时1. 配电网核心问题 2 . 台区储能应用场景 3. 关键实施痛点蓥 一、 配电网存在问题及台区储能应用场景◆ 供电可靠性提升场景◆ 承载力提升场景国家电网公司STATE GRIDCOUOTONa7CINA蓥 一、 配电网存在问题及台区储能应用场景1. 配电网核心问题 2. 台区储能应用场景 3. 关键实施痛点同时，在具体台区储能落地实施过程中，台区储能存在管理协同难以及技术落地障碍等难题。管理协同难点痛点类别具体挑战解决方案方向信道缺失缺乏统一通信规约开发边缘网关透传模块设备利用率低单一场景年利用率低移动式储能跨区域调度改造难度大JP 柜扩容成本占比超 40%外挂式接口柜免改造方案电池安全风险磷酸铁锂...
