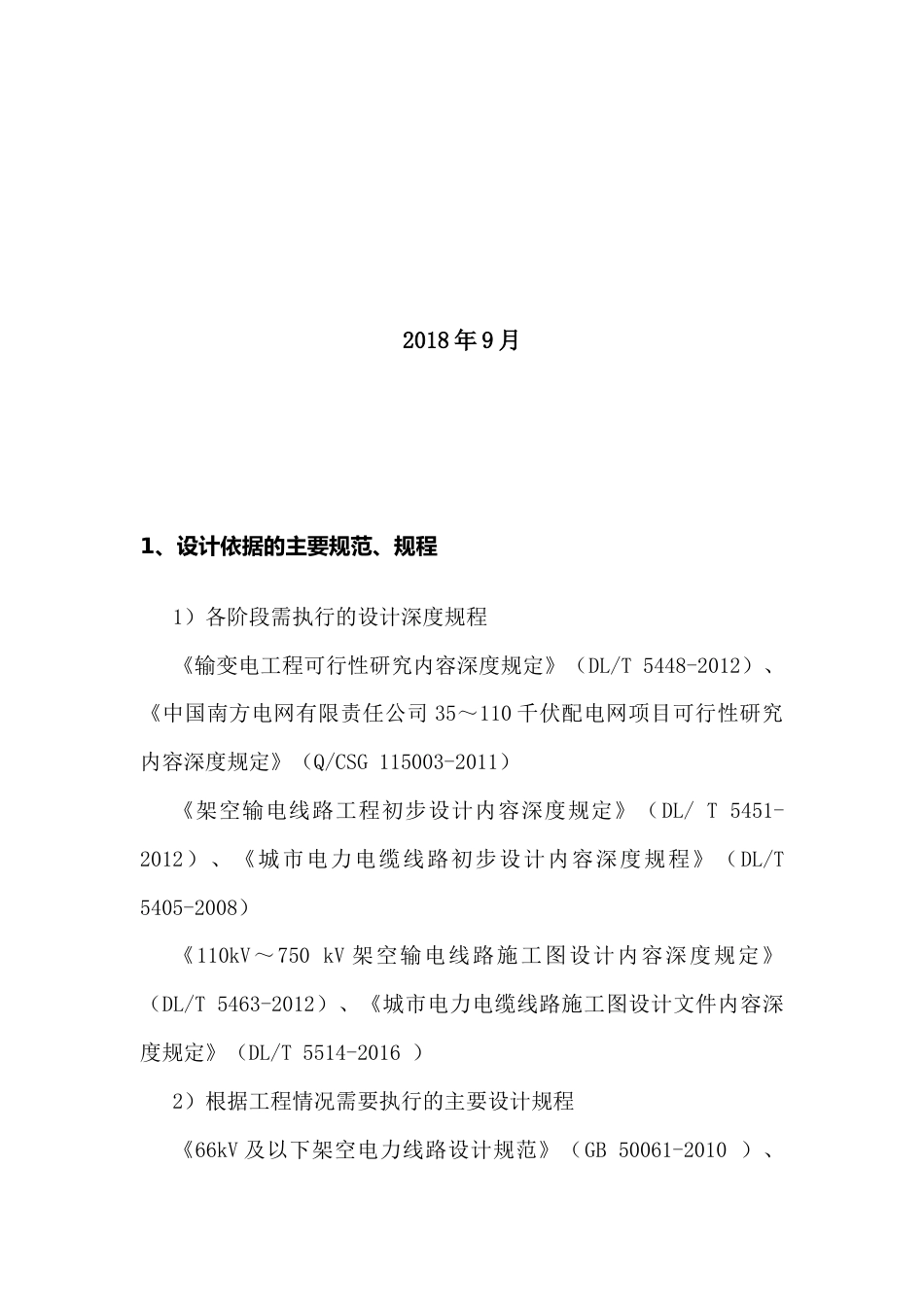

输电线路工程可研、初步设计、施工图设计审图工作要点2018 年 9 月1、设计依据的主要规范、规程1）各阶段需执行的设计深度规程《输变电工程可行性研究内容深度规定》（DL/T 5448-2012）、《中国南方电网有限责任公司 35～110 千伏配电网项目可行性研究内容深度规定》（Q/CSG 115003-2011）《架空输电线路工程初步设计内容深度规定》（DL/ T 5451-2012）、《城市电力电缆线路初步设计内容深度规程》（DL/T5405-2008）《110kV～750 kV 架空输电线路施工图设计内容深度规定》（DL/T 5463-2012）、《城市电力电缆线路施工图设计文件内容深度规定》（DL/T 5514-2016 ）2）根据工程情况需要执行的主要设计规程《66kV 及以下架空电力线路设计规范》（GB 50061-2010 ）、《110kV～750kV 架空输电线路设计规范》（GB 50545-2010）《电力工程电缆设计规范》（GB 50217-2018）、《城市电力电缆线路设计技术规定》（DL/T 5221-2016）、《电力电缆隧道设计规程》（DL /T 5484-2013）《架空输电线路杆塔结构设计技术规定》（DL/T 5154-2012）、《架空输电线路基础设计技术规程》（DL/T 5219-2014）《全介质自承式光缆》（DL/T 788-2016）、《全介质自承式光缆》（GB/T 18899-2002）、《光纤复合架空地线》（DL/T 832-2016 ） 、 《 光 缆 第 4 部 分 ： 分 规 范 光 纤 复 合 架 空 地 线 》（GB/T7424.4-2003）、《光纤复合架空相线及相关附件》（DL/T1613-2016）3）行业必须执行的规范或文件《35kV-500kV 交流输电线路装备技术导则》（Q/CSG 1203004.2-2015）、《架空线路及电缆安健环设施标准》（Q/CSG 1207002-2016 ）、南方电网反事故措施（最新版）4）施工设计阶段核实设计是否满足规程的强制性条文要求，是否 满 足 《 35kV ～ 500kV 交 流 输 电 线 路 装 备 技 术 导 则 》 （ Q CSG1203004.2-2014），是否满足南网最新反措要求。重要交叉跨越是否满足“黔电生技(2018) 14 号 关于印发《贵州电网有限公司 架空输电线路重要交叉跨越管控导则（试行）》的通知”的要求。 2、线路路径方案评审重点 1）路径方案是否优化设计，是否有方案对比，若一个方案是否为唯一性。路径上是否兼顾近、远期的出线规划，是否需要预留通道，在路径狭窄地段是否满足与已其他线路的安全距离要求等。2）是否办理规划城建规划、国土、林业、环保、交通（高速与铁路）、矿产（含采石场）、电...
