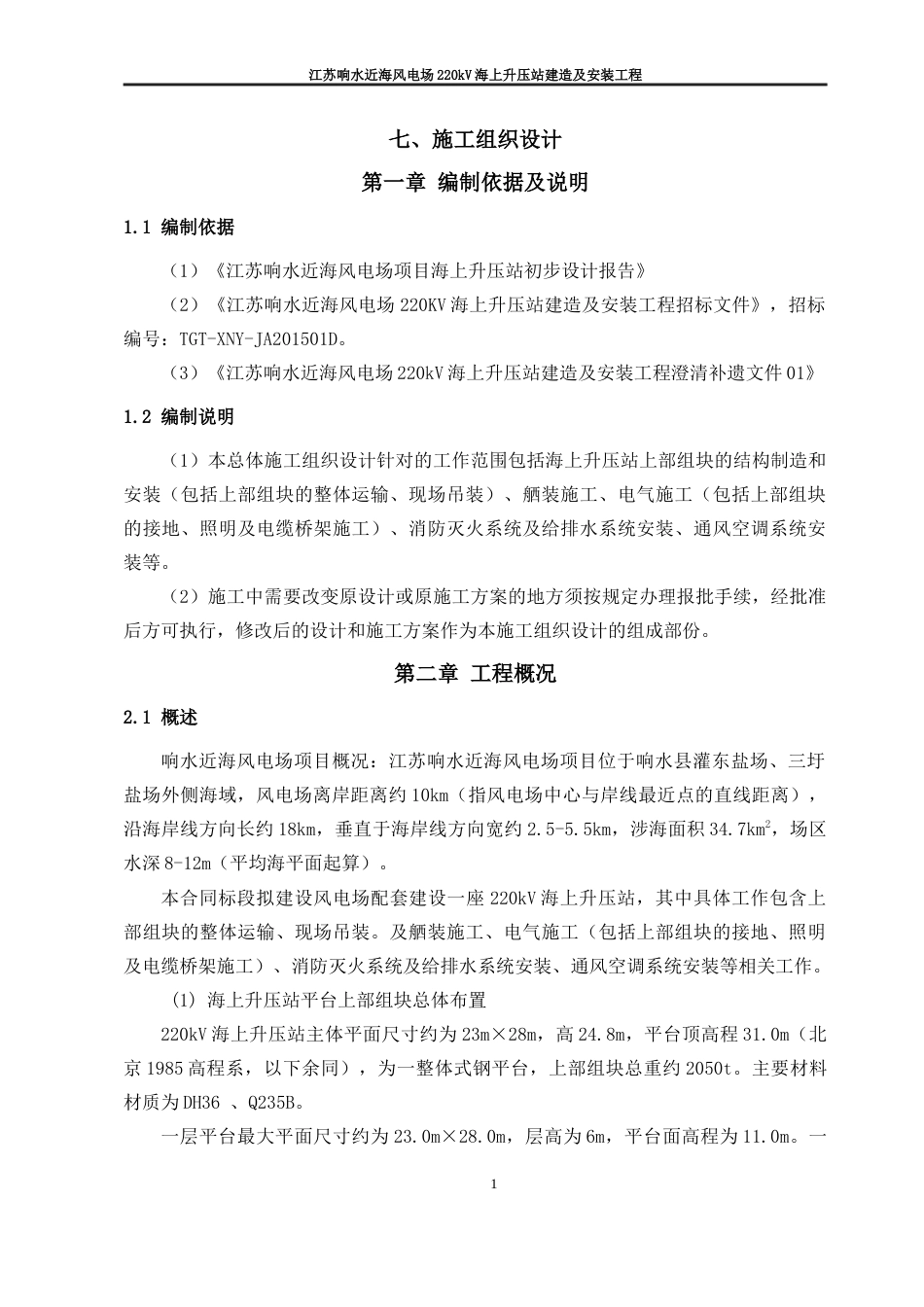

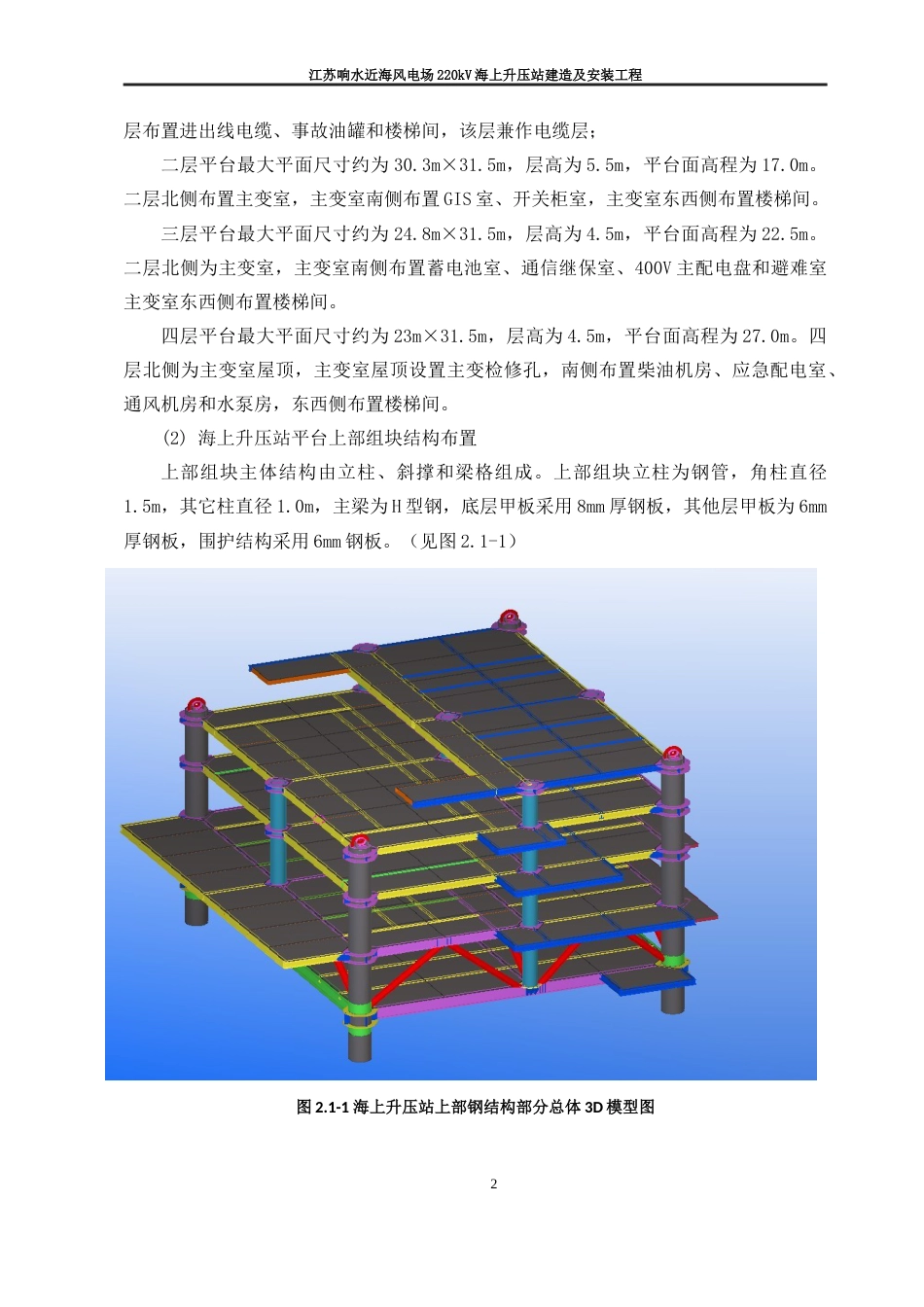

江苏响水近海风电场 220kV 海上升压站建造及安装工程七、施工组织设计第一章 编制依据及说明1.1 编制依据（1）《江苏响水近海风电场项目海上升压站初步设计报告》（2）《江苏响水近海风电场 220KV 海上升压站建造及安装工程招标文件》，招标编号：TGT-XNY-JA201501D。（3）《江苏响水近海风电场 220kV 海上升压站建造及安装工程澄清补遗文件 01》1.2 编制说明（1）本总体施工组织设计针对的工作范围包括海上升压站上部组块的结构制造和安装（包括上部组块的整体运输、现场吊装）、舾装施工、电气施工（包括上部组块的接地、照明及电缆桥架施工）、消防灭火系统及给排水系统安装、通风空调系统安装等。（2）施工中需要改变原设计或原施工方案的地方须按规定办理报批手续，经批准后方可执行，修改后的设计和施工方案作为本施工组织设计的组成部份。第二章 工程概况2.1 概述响水近海风电场项目概况：江苏响水近海风电场项目位于响水县灌东盐场、三圩盐场外侧海域，风电场离岸距离约 10km（指风电场中心与岸线最近点的直线距离），沿海岸线方向长约 18km，垂直于海岸线方向宽约 2.5-5.5km，涉海面积 34.7km2，场区水深 8-12m（平均海平面起算）。本合同标段拟建设风电场配套建设一座 220kV 海上升压站，其中具体工作包含上部组块的整体运输、现场吊装。及舾装施工、电气施工（包括上部组块的接地、照明及电缆桥架施工）、消防灭火系统及给排水系统安装、通风空调系统安装等相关工作。 (1) 海上升压站平台上部组块总体布置220kV 海上升压站主体平面尺寸约为 23m×28m，高 24.8m，平台顶高程 31.0m（北京 1985 高程系，以下余同），为一整体式钢平台，上部组块总重约 2050t。主要材料材质为 DH36 、Q235B。一层平台最大平面尺寸约为 23.0m×28.0m，层高为 6m，平台面高程为 11.0m。一1江苏响水近海风电场 220kV 海上升压站建造及安装工程层布置进出线电缆、事故油罐和楼梯间，该层兼作电缆层；二层平台最大平面尺寸约为 30.3m×31.5m，层高为 5.5m，平台面高程为 17.0m。二层北侧布置主变室，主变室南侧布置 GIS 室、开关柜室，主变室东西侧布置楼梯间。三层平台最大平面尺寸约为 24.8m×31.5m，层高为 4.5m，平台面高程为 22.5m。二层北侧为主变室，主变室南侧布置蓄电池室、通信继保室、400V 主配电盘和避难室主变室东西侧布置楼梯间。四层平台最大平面尺寸约为 23m×31.5m，层高为 4.5m，平台面高程为...
