电缆线路系统接地VIP免费

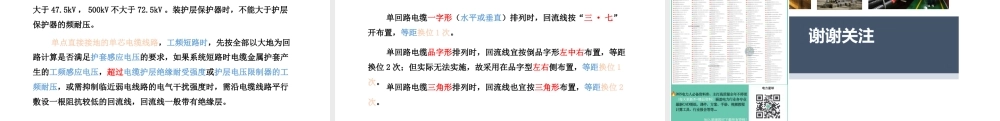

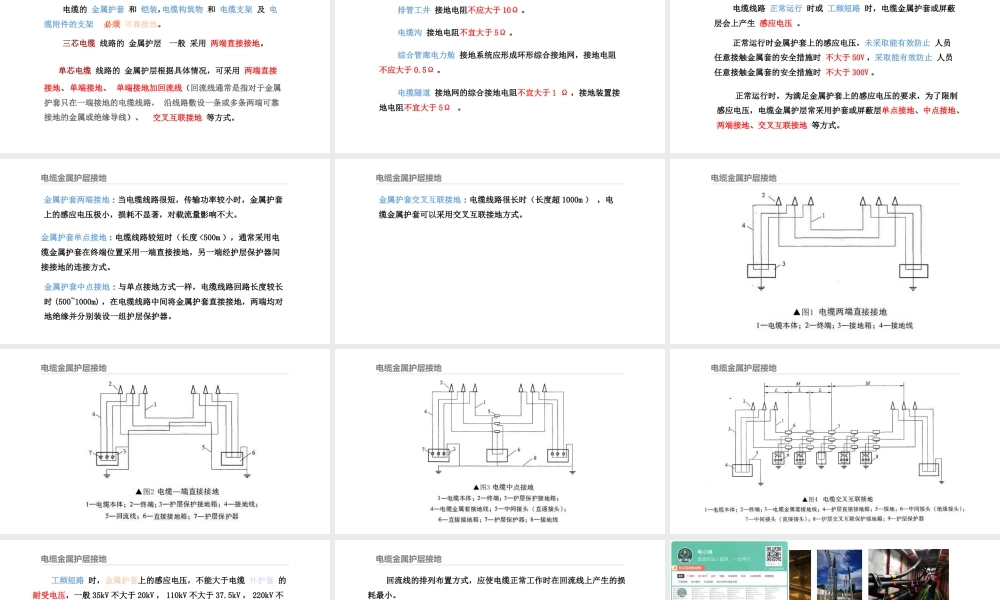

电缆线路系统接地 电缆的 金属护套 和 铠装， 三芯电缆 线路的 金属护层电缆线路系统的接地 单芯电缆 线路的 金属护层根据具体情况，必须 可靠接地。电缆构筑物 和 电缆支架 及 电缆附件的支架一般 采用 两端直接接地。可采用 两端直接接地、单端接地、 单端接地加回流线（回流线通常是指对于金属护套只在一端接地的电缆线路， 沿线路敷设一条或多条两端可靠接地的金属或绝缘导线）、 交叉互联接地 等方式。电缆构筑物接地 排管工井 接地电阻不应大于 10Ω 。 电缆沟 接地电阻不宜大于 5Ω 。 综合管廊电力舱 接地系统应形成环形综合接地网，接地电阻不应大于 0.5Ω 。 电缆隧道 接地网的综合接地电阻不宜大于 1 Ω ，接地装置接地电阻不宜大于 5Ω 。电缆金属护层接地 电缆线路 正常运行 时或 工频短路 时，电缆金属护套或屏蔽层会上产生 感应电压 。 正常运行时金属护套上的感应电压，未采取能有效防止 人员任意接触金属套的安全措施时 不大于 50V ，采取能有效防止 人员任意接触金属套的安全措施时 不大于 300V 。 正常运行时，为满足金属护套上的感应电压的要求，为了限制感应电压，电缆金属护层常采用护套或屏蔽层单点接地、中点接地、两端接地、交叉互联接地 等方式。电缆金属护层接地金属护套两端接地 : 当电缆线路很短，传输功率较小时，金属护套上的感应电压极小，损耗不显著，对载流量影响不大。金属护套单点接地 : 电缆线路较短时（长度 <500m ），通常采用电缆金属护套在终端位置采用一端直接接地，另一端经护层保护器间接接地的连接方式。金属护套中点接地 : 与单点接地方式一样，电缆线路回路长度较长时 (500~1000m) ，在电缆线路中间将金属护套直接接地，两端均对地绝缘并分别装设一组护层保护器。电缆金属护层接地金属护套交叉互联接地 : 电缆线路很长时（长度超 1000m ） ，电缆金属护套可以采用交叉互联接地方式。电缆金属护层接地电缆金属护层接地电缆金属护层接地电缆金属护层接地电缆金属护层接地 工频短路 时，金属护套上的感应电压，不能大于电缆 外护套 的 耐受电压，一般 35kV 不大于 20kV ， 110kV 不大于 37.5kV ， 220kV 不大于 47.5kV ， 500kV 不大于 72.5kV 。装护层保护器时，不能大于护层保护器的频耐压。 单点直接接地的单芯电缆线路，工频短路时，先按全部以大地为回路计算是否满足护套感应电压的要求，如果...
