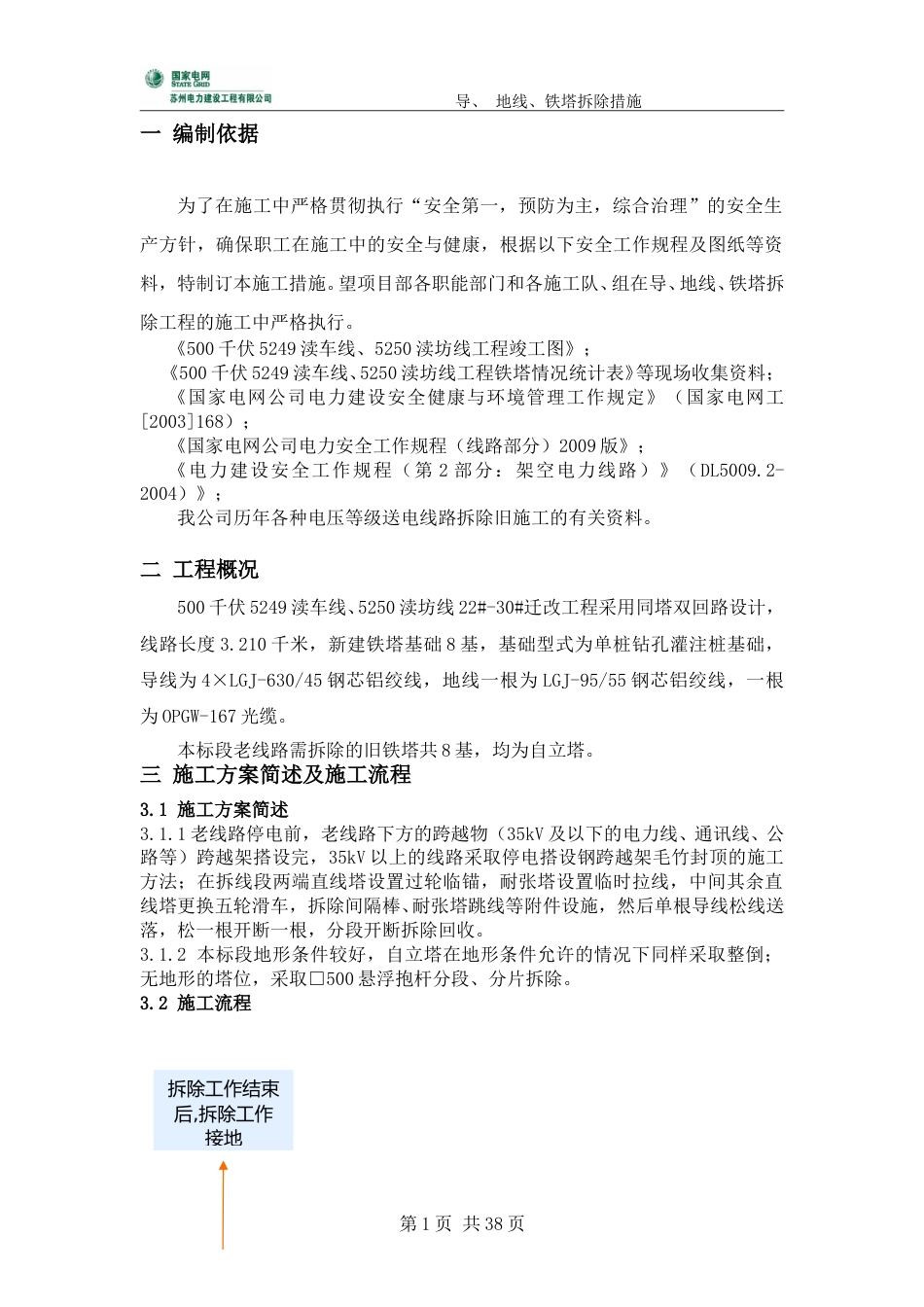

第 1 页 共 38 页 导、 地线、铁塔拆除措施一 编制依据为了在施工中严格贯彻执行“安全第一，预防为主，综合治理”的安全生产方针，确保职工在施工中的安全与健康，根据以下安全工作规程及图纸等资料，特制订本施工措施。望项目部各职能部门和各施工队、组在导、地线、铁塔拆除工程的施工中严格执行。《500 千伏 5249 渎车线、5250 渎坊线工程竣工图》；《500 千伏 5249 渎车线、5250 渎坊线工程铁塔情况统计表》等现场收集资料；《国家电网公司电力建设安全健康与环境管理工作规定》（国家电网工[2003]168）；《国家电网公司电力安全工作规程（线路部分）2009 版》；《电力建设安全工作规程（第 2 部分：架空电力线路）》（DL5009.2-2004）》；我公司历年各种电压等级送电线路拆除旧施工的有关资料。二 工程概况 500 千伏 5249 渎车线、5250 渎坊线 22#-30#迁改工程采用同塔双回路设计，线路长度 3.210 千米，新建铁塔基础 8 基，基础型式为单桩钻孔灌注桩基础，导线为 4×LGJ-630/45 钢芯铝绞线，地线一根为 LGJ-95/55 钢芯铝绞线，一根为 OPGW-167 光缆。 本标段老线路需拆除的旧铁塔共 8 基，均为自立塔。三 施工方案简述及施工流程3.1 施工方案简述3.1.1 老线路停电前，老线路下方的跨越物（35kV 及以下的电力线、通讯线、公路等）跨越架搭设完，35kV 以上的线路采取停电搭设钢跨越架毛竹封顶的施工方法；在拆线段两端直线塔设置过轮临锚，耐张塔设置临时拉线，中间其余直线塔更换五轮滑车，拆除间隔棒、耐张塔跳线等附件设施，然后单根导线松线送落，松一根开断一根，分段开断拆除回收。3.1.2 本标段地形条件较好，自立塔在地形条件允许的情况下同样采取整倒；无地形的塔位，采取□500 悬浮抱杆分段、分片拆除。3.2 施工流程拆除工作结束后,拆除工作接地第 2 页 共 38 页 导、 地线、铁塔拆除措施四 施工组织措施4.1 施工人员配备及进度安排 本次老线路停电时间为 2014 年 3 月 7 日-21 日，拆旧时间为 2014 年 3 月 7日-13 日(具体施工计划详见附件)。A、拆除导、地线人员配备及进度安排计划投入 2 个拆旧线组，每组 82 人（人员安排详见下表），共计 164 人；计划工期：2014 年 3 月 7 日——2014 年 3 月 9 日。工种施工组长安全员现场负责机械操作技工普工人数1 人1 人1 人1 人18 人60 人B、拆除铁塔人员配备及进度安排计划投入 4 个拆...
