10kV多腔室间隙避雷器现场安装指导手册VIP免费

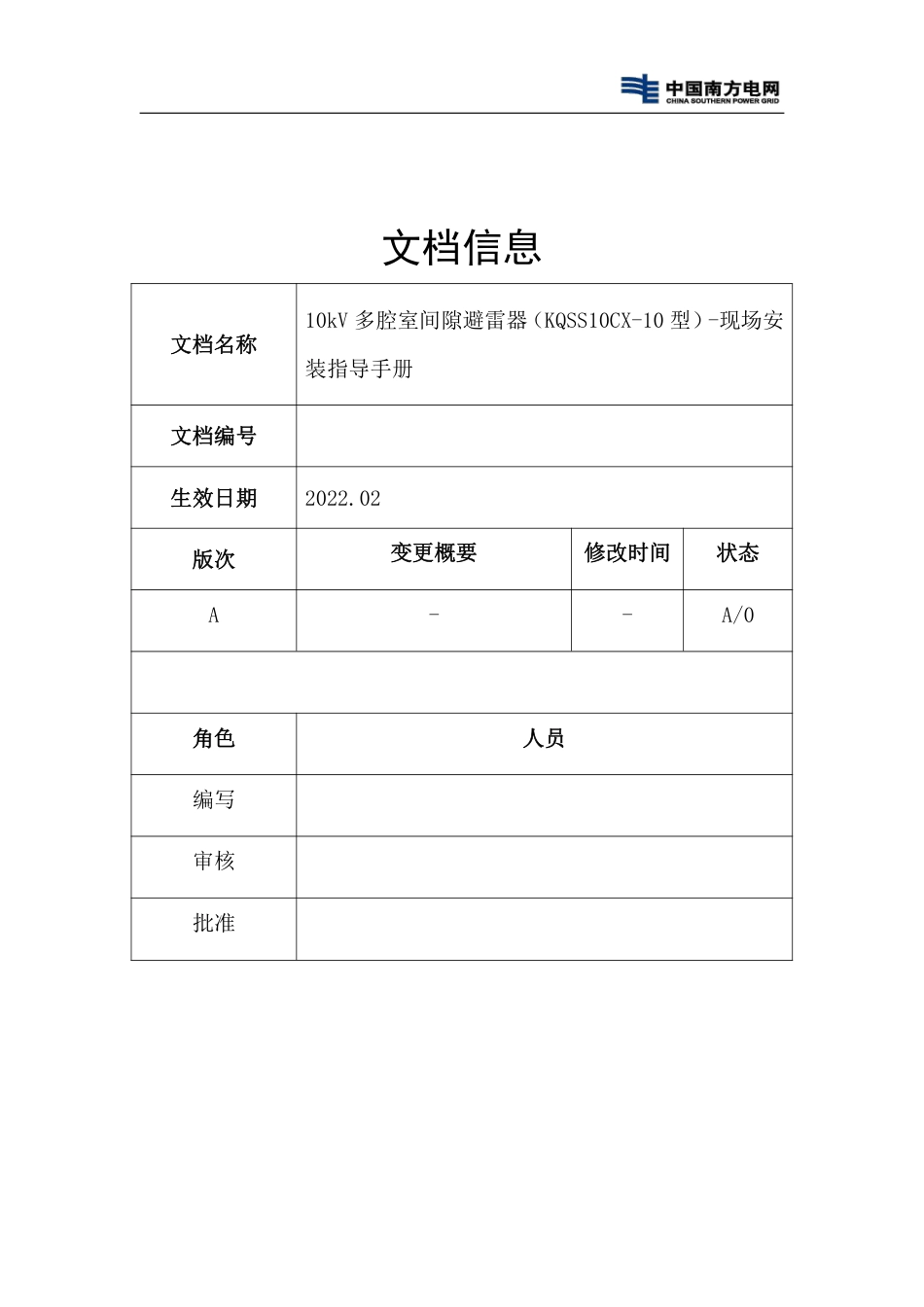

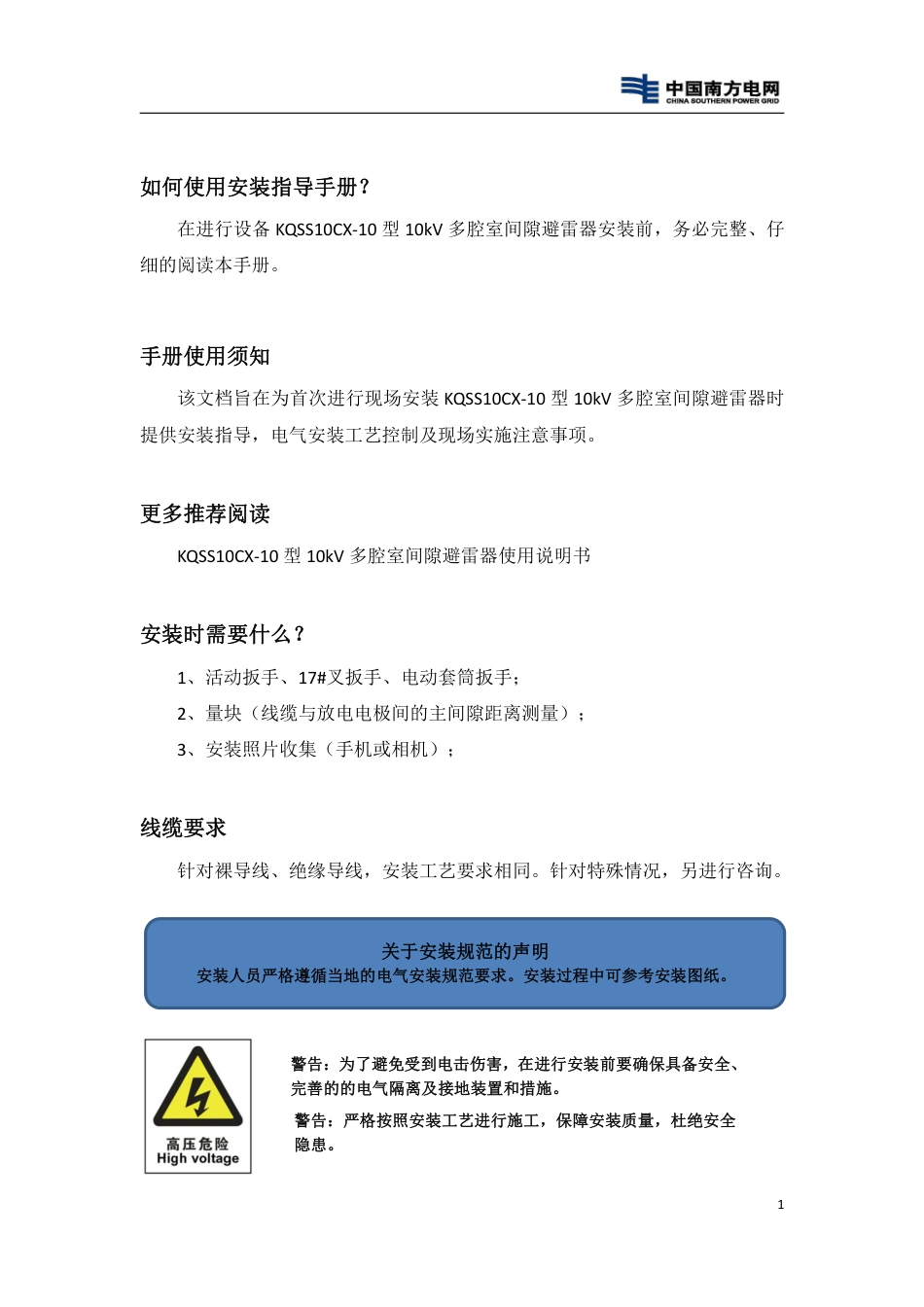

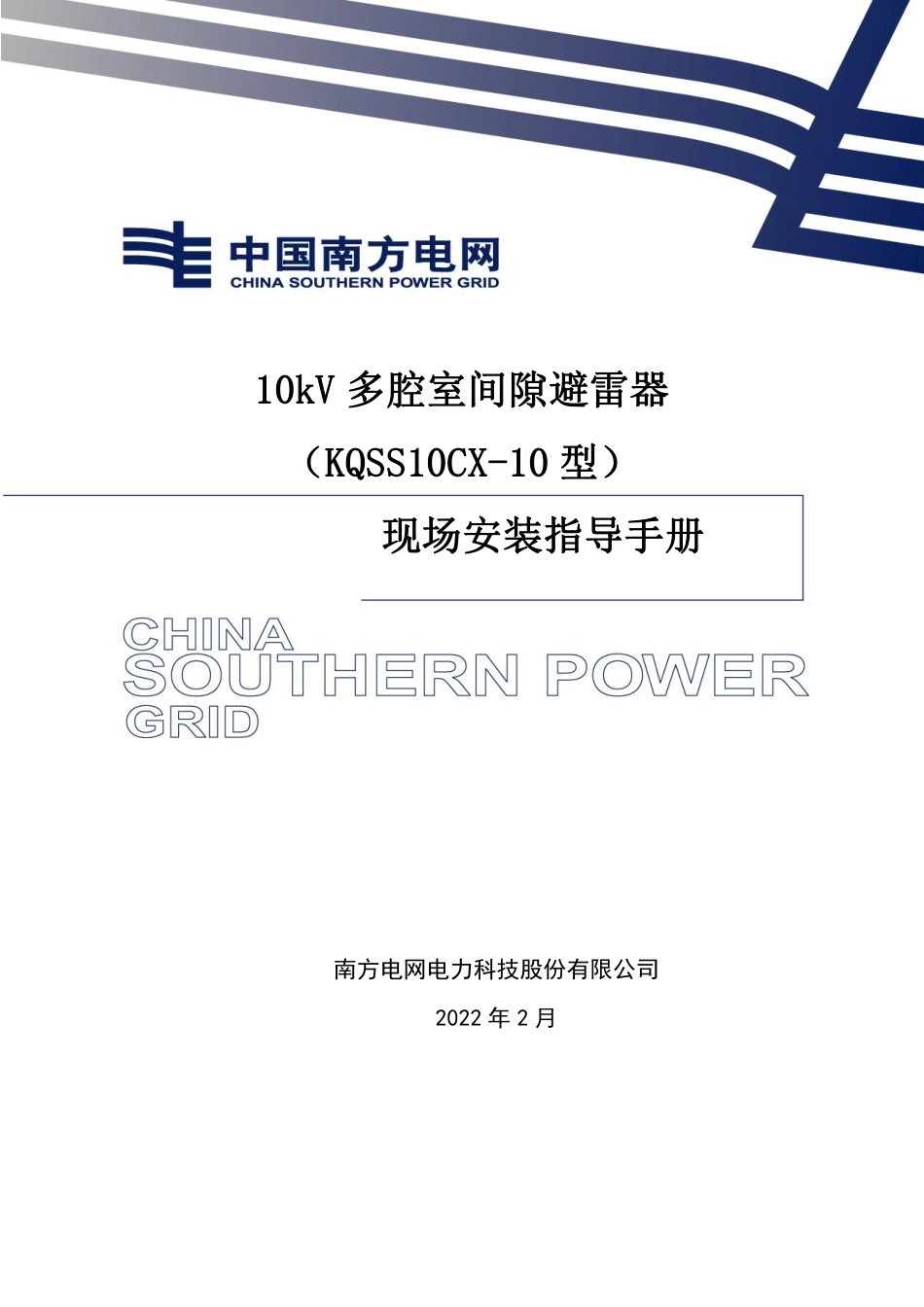

南方电网电力科技股份有限公司2022 年 2 月10kV 多腔室间隙避雷器（KQSS10CX-10 型）现场安装指导手册文档信息文档名称10kV 多腔室间隙避雷器（KQSS10CX-10 型）-现场安装指导手册文档编号生效日期2022.02版次变更概要修改时间状态A--A/0角色人员编写审核批准1如何使用安装指导手册？在进行设备 KQSS10CX-10 型 10kV 多腔室间隙避雷器安装前，务必完整、仔细的阅读本手册。手册使用须知该文档旨在为首次进行现场安装 KQSS10CX-10 型 10kV 多腔室间隙避雷器时提供安装指导，电气安装工艺控制及现场实施注意事项。更多推荐阅读KQSS10CX-10 型 10kV 多腔室间隙避雷器使用说明书安装时需要什么？1、活动扳手、17#叉扳手、电动套筒扳手；2、量块（线缆与放电电极间的主间隙距离测量）；3、安装照片收集（手机或相机）；线缆要求针对裸导线、绝缘导线，安装工艺要求相同。针对特殊情况，另进行咨询。警告：为了避免受到电击伤害，在进行安装前要确保具备安全、完善的的电气隔离及接地装置和措施。警告：严格按照安装工艺进行施工，保障安装质量，杜绝安全隐患。关于安装规范的声明安装人员严格遵循当地的电气安装规范要求。安装过程中可参考安装图纸。2产品说明灭弧原理多腔室间隙可以看成是一个多重灭弧室系统，它将一段长电弧切割成很多小段，当电弧在两个电极之间产生后，在灭弧室内部燃烧产生的高温使灭弧室内部气体急剧膨胀，气压急剧增大驱使电弧朝开口方向移动，电弧逐渐向外膨胀，直到被全部吹到灭弧室之外，有效增强电弧等离子体去游离作用，快速熄弧，恢复线路绝缘强度。3安装点的选择1) 结合日常运维经验，对重点易遭雷区域、易跳闸、用电核心区域，需要重点布防，能够安装的杆塔，必须安装。T 接杆塔跳线相对较复杂，无安装空间，尽量选择临近杆塔安装。2) 处于山顶、河边、湖边水源处、大跨越、耐张转角杆塔、空旷田地杆塔处于突兀处、高压输电铁塔、通信基站铁塔附近区域重点进行布防，安装密度高，可采取隔基杆塔安装。3) 杆塔处于居民区、建筑物高于杆塔处，可采取安装少量安装或不安装。4) 原则上一次设备处（变压器终端杆塔、开关、刀闸、令克）和已安装线路避雷器杆塔不予安装。典型地形地貌安装位置说明多基杆塔均处于山腰、山坡、整片大面积空旷田地、无典型易雷击地形地貌特征区域，可以选择性安装。特征相对突出区域，可采取隔 3～5 基杆塔安装。4实施注意事项安装在杆塔负荷侧（靠近用户侧或大号侧）；...
