主变压器设备安装关键环节质量管控VIP免费

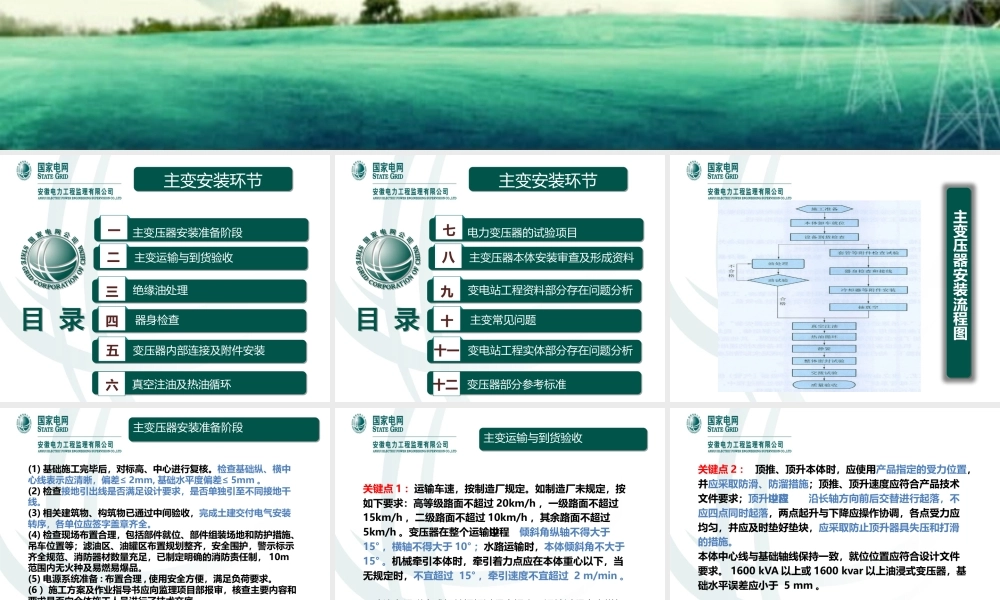

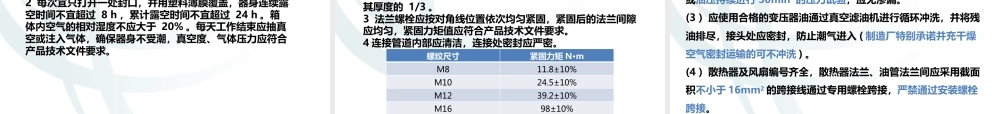

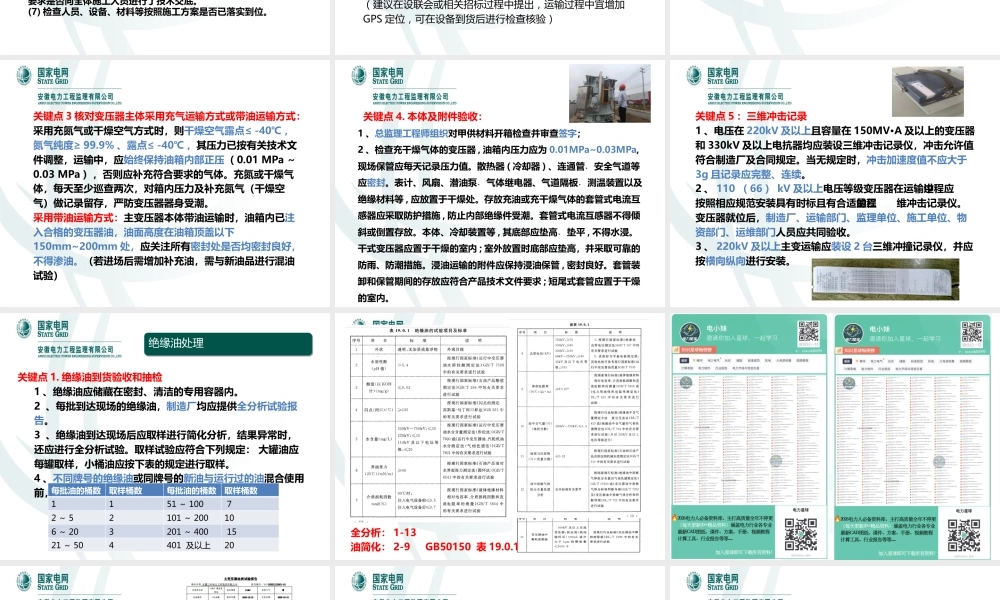

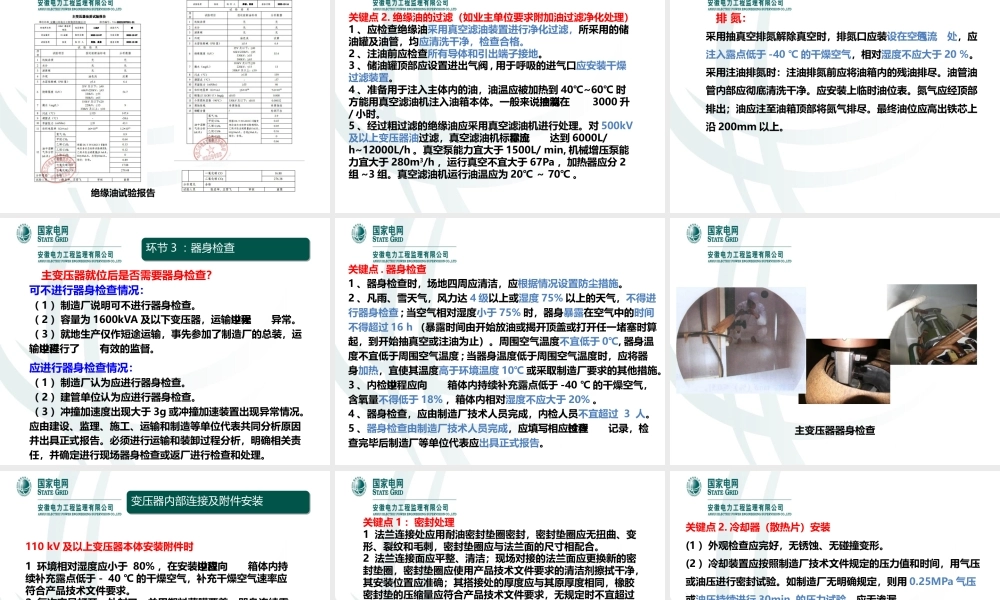

主变压器设备安装关键点质量管控目 录目 录 主变压器安装准备阶段一 绝缘油处理三 器身检查四 变压器内部连接及附件安装五 主变运输与到货验收二主变安装环节主变安装环节六真空注油及热油循环目 录目 录 电力变压器的试验项目七 变电站工程资料部分存在问题分析九 主变常见问题十 变电站工程实体部分存在问题分析十一 主变压器本体安装审查及形成资料八主变安装环节主变安装环节十二变压器部分参考标准主变压器安装流程图(1) 基础施工完毕后，对标高、中心进行复核。检查基础纵、横中心线表示应清晰，偏差≤ 2mm, 基础水平度偏差≤ 5mm 。(2) 检查接地引出线是否满足设计要求，是否单独引至不同接地干线。(3) 相关建筑物、构筑物已通过中间验收，完成土建交付电气安装转序，各单位应签字盖章齐全。(4) 检查现场布置合理，包括部件就位、部件组装场地和防护措施、吊车位置等；滤油区、油罐区布置规划整齐，安全围护，警示标示齐全规范、消防器材数量充足，已制定明确的消防责任制， 10m范围内无火种及易燃易爆品。(5) 电源系统准备 : 布置合理 , 使用安全方便，满足负荷要求。(6 ）施工方案及作业指导书应向监理项目部报审，核查主要内容和要求是否向全体施工人员进行了技术交底。(7) 检查人员、设备、材料等按照施工方案是否已落实到位。主变压器安装准备阶段主变压器安装准备阶段关键点 1 ：运输车速，按制造厂规定。如制造厂未规定，按如下要求：高等级路面不超过 20km/h ，一级路面不超过15km/h ，二级路面不超过 10km/h ，其余路面不超过5km/h 。变压器在整个运输过程中倾斜角纵轴不得大于15° ，横轴不得大于 10° ；水路运输时，本体倾斜角不大于15° 。机械牵引本体时，牵引着力点应在本体重心以下，当无规定时，不宜超过 15° ，牵引速度不宜超过 2 m/min 。（建议在设联会或相关招标过程中提出，运输过程中宜增加GPS 定位，可在设备到货后进行检查核验）主变运输与到货验收主变运输与到货验收关键点 2 ： 顶推、顶升本体时，应使用产品指定的受力位置，并应采取防滑、防溜措施；顶推、顶升速度应符合产品技术文件要求；顶升过程中应沿长轴方向前后交替进行起落，不应四点同时起落，两点起升与下降应操作协调，各点受力应均匀，并应及时垫好垫块，应采取防止顶升器具失压和打滑的措施。本体中心线与基础轴线保持一致，就位位置应符合设计文件要求。 1600 kVA 以上或 1600 kvar ...
