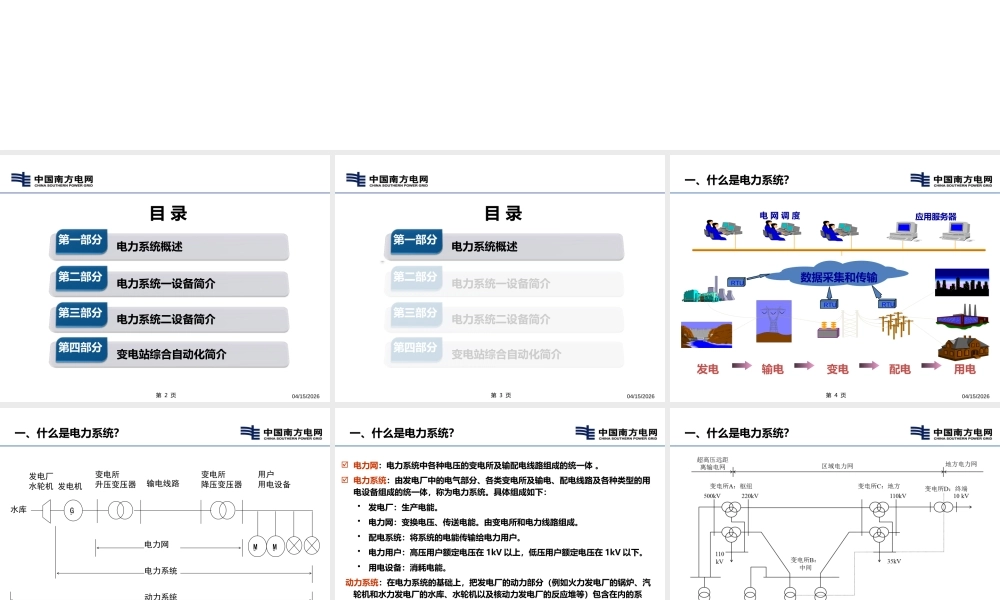

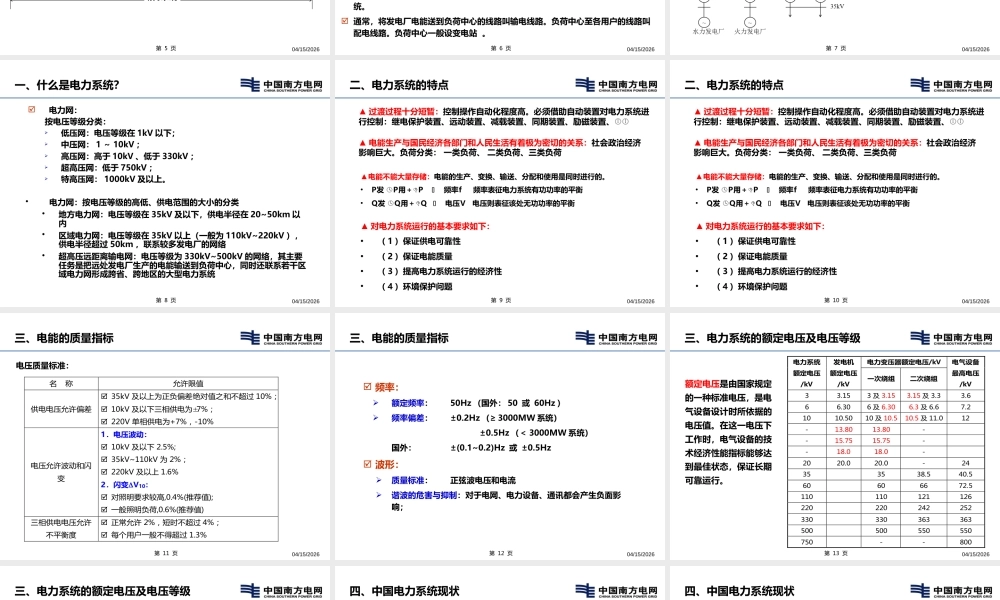

第 1 页04/15/2026中国南方电网万家灯火 南网情深电力系统工程基础—— 新员工电气基础知识第 2 页04/15/2026目 录第四部分变电站综合自动化简介第一部分电力系统概述第二部分电力系统一设备简介第三部分电力系统二设备简介第 3 页04/15/2026目 录第四部分变电站综合自动化简介第一部分电力系统概述第二部分电力系统一设备简介第三部分电力系统二设备简介第 4 页04/15/2026一、什么是电力系统？发电用电输电变电配电RTURTURTU数据采集和传输应用服务器电 网 调 度第 5 页04/15/2026一、什么是电力系统？水库G~M~M~电力网电力系统动力系统发电厂水轮机 发电机变电所升压变压器输电线路变电所降压变压器用户用电设备第 6 页04/15/2026一、什么是电力系统？ 电力网：电力系统中各种电压的变电所及输配电线路组成的统一体 。  电力系统：由发电厂中的电气部分、各类变电所及输电、配电线路及各种类型的用电设备组成的统一体，称为电力系统。具体组成如下： •发电厂：生产电能。•电力网：变换电压、传送电能。由变电所和电力线路组成。•配电系统：将系统的电能传输给电力用户。 •电力用户：高压用户额定电压在 1kV 以上，低压用户额定电压在 1kV 以下。•用电设备：消耗电能。 动力系统：在电力系统的基础上，把发电厂的动力部分（例如火力发电厂的锅炉、汽轮机和水力发电厂的水库、水轮机以及核动力发电厂的反应堆等）包含在内的系统。 通常，将发电厂电能送到负荷中心的线路叫输电线路。负荷中心至各用户的线路叫配电线路。负荷中心一般设变电站 。第 7 页04/15/2026一、什么是电力系统？第 8 页04/15/2026一、什么是电力系统？ 电力网： 按电压等级分类：低压网：电压等级在 1kV 以下；中压网： 1 ～ 10kV ；高压网：高于 10kV 、低于 330kV ；超高压网：低于 750kV ；特高压网： 1000kV 及以上。 • 电力网：按电压等级的高低、供电范围的大小的分类•地方电力网：电压等级在 35kV 及以下，供电半径在 20~50km 以内•区域电力网：电压等级在 35kV 以上（一般为 110kV~220kV ），供电半径超过 50km ，联系较多发电厂的网络•超高压远距离输电网：电压等级为 330kV~500kV 的网络，其主要任务是把远处发电厂生产的电能输送到负荷中心，同时还联系若干区域电力网形成跨省、跨地区的大型电力系统第 9 页04/15/2026二、电力系统的特点▲电能不能大量存储：电...
