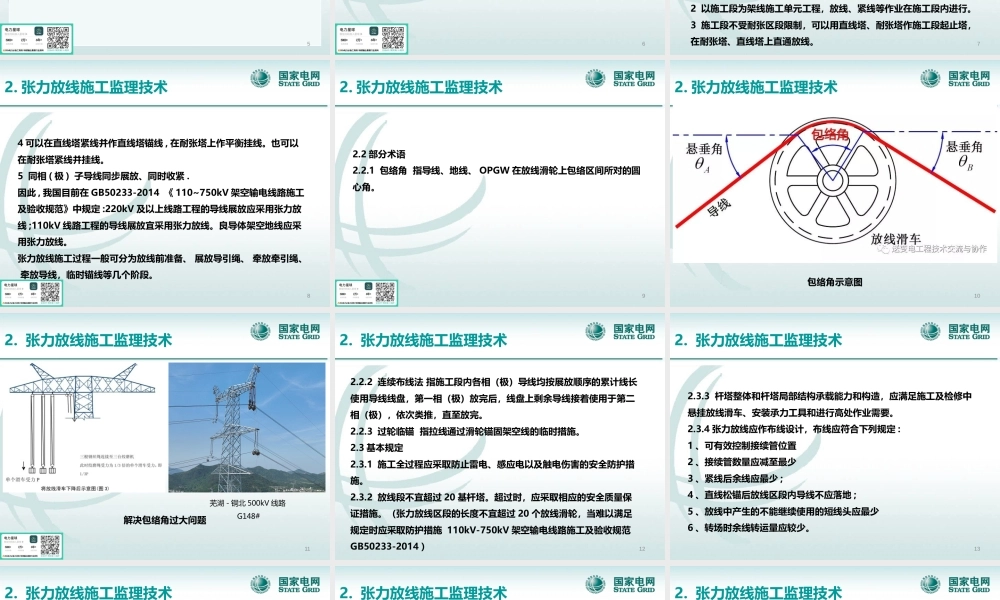

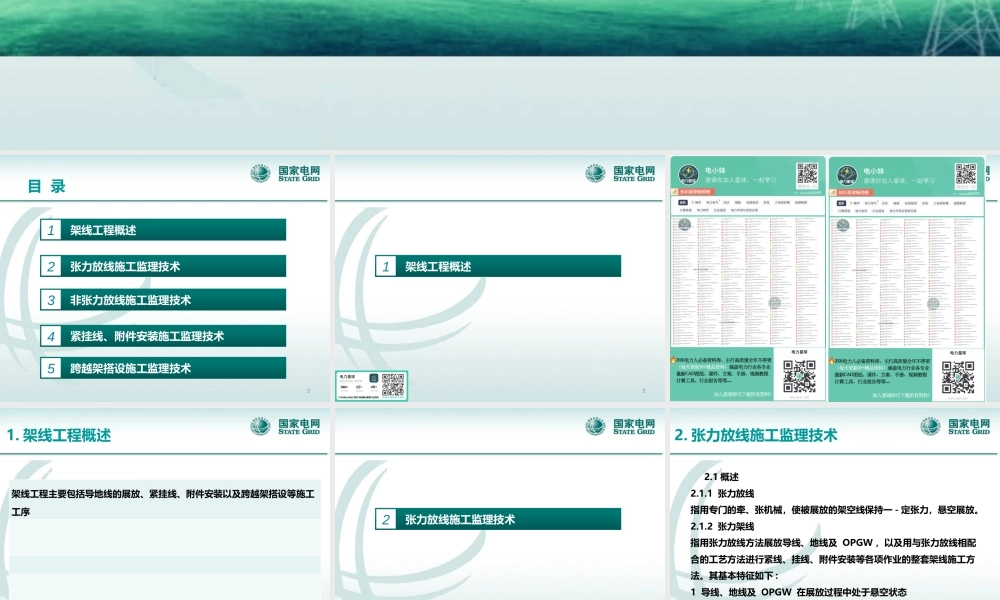

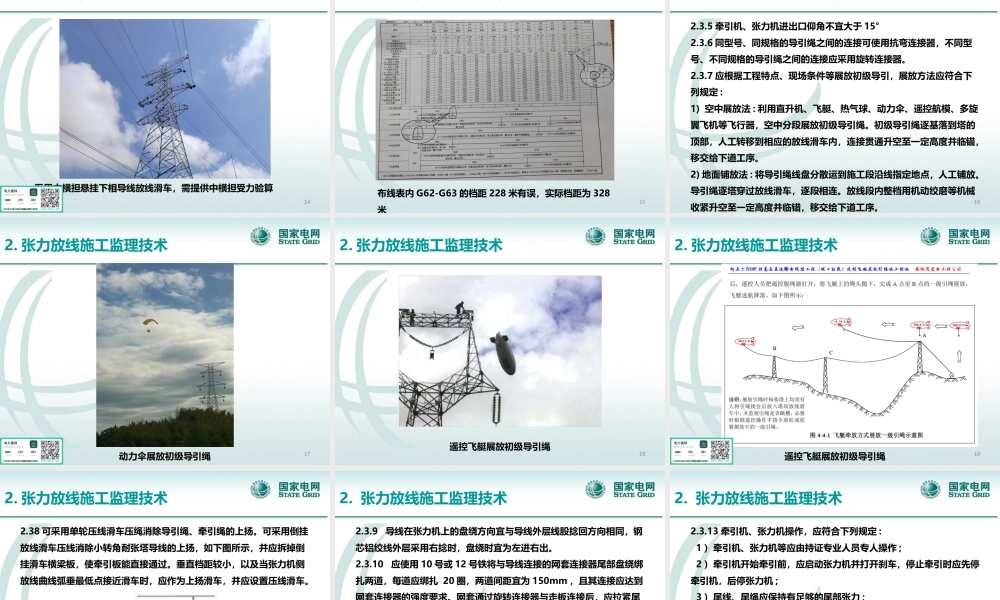

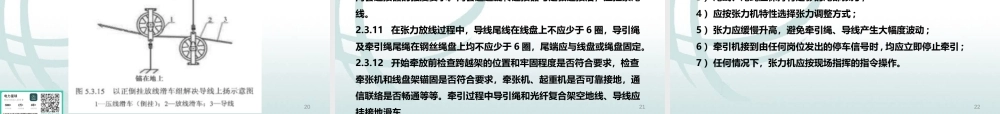

职工大讲堂输电线路架线施工监理技术1架线工程概述3非张力放线施工监理技术4紧挂线、附件安装施工监理技术2张力放线施工监理技术 目 录25跨越架搭设施工监理技术1架线工程概述3架线工程主要包括导地线的展放、紧挂线、附件安装以及跨越架搭设等施工工序1. 架线工程概述52张力放线施工监理技术6 2.1 概述2.1.1 张力放线 指用专门的牵、张机械，使被展放的架空线保持一 - 定张力，悬空展放。2.1.2 张力架线指用张力放线方法展放导线、地线及 OPGW ，以及用与张力放线相配合的工艺方法进行紧线、挂线、附件安装等各项作业的整套架线施工方法。其基本特征如下 :1 导线、地线及 OPGW 在展放过程中处于悬空状态2 以施工段为架线施工单元工程，放线、紧线等作业在施工段内进行。3 施工段不受耐张区段限制，可以用直线塔、耐张塔作施工段起止塔，在耐张塔、直线塔上直通放线。2. 张力放线施工监理技术 74 可以在直线塔紧线并作直线塔锚线 , 在耐张塔上作平衡挂线。也可以在耐张塔紧线并挂线。5 同相 ( 极 ) 子导线同步展放、同时收紧 .因此 , 我国目前在 GB50233-2014 《 110~750kV 架空输电线路施工及验收规范》中规定 :220kV 及以上线路工程的导线展放应采用张力放线 ;110kV 线路工程的导线展放宜采用张力放线。良导体架空地线应采用张力放线。张力放线施工过程一般可分为放线前准备、 展放导引绳、 牵放牵引绳、 牵放导线，临时锚线等几个阶段。2. 张力放线施工监理技术 82.2 部分术语2.2.1 包络角 指导线、地线、 OPGW 在放线滑轮上包络区间所对的圆心角。2. 张力放线施工监理技术 9包络角示意图2. 张力放线施工监理技术 10解决包络角过大问题2. 张力放线施工监理技术11芜湖 - 铜北 500kV 线路G148#2.2.2 连续布线法 指施工段内各相（极）导线均按展放顺序的累计线长使用导线线盘，第一相（极）放完后，线盘上剩余导线接着使用于第二相（极），依次类推，直至放完。2.2.3 过轮临锚 指拉线通过滑轮锚固架空线的临时措施。2.3 基本规定2.3.1 施工全过程应采取防止雷电、感应电以及触电伤害的安全防护措施。2.3.2 放线段不宜超过 20 基杆塔。超过时，应采取相应的安全质量保证措施。（张力放线区段的长度不宜超过 20 个放线滑轮，当难以满足规定时应采取防护措施 110kV-750kV 架空输电线路施工及验收规范GB50233-2014 ）2. 张力放线施工监理技术122.3.3 杆塔整体和杆塔局部结...
