全套变压器保护培训课件(98页)VIP免费

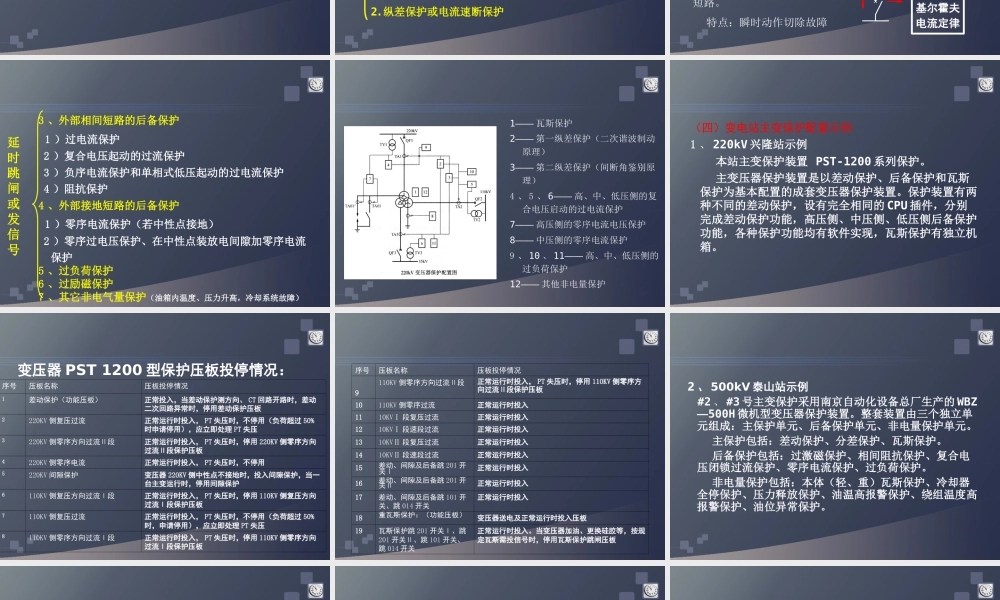

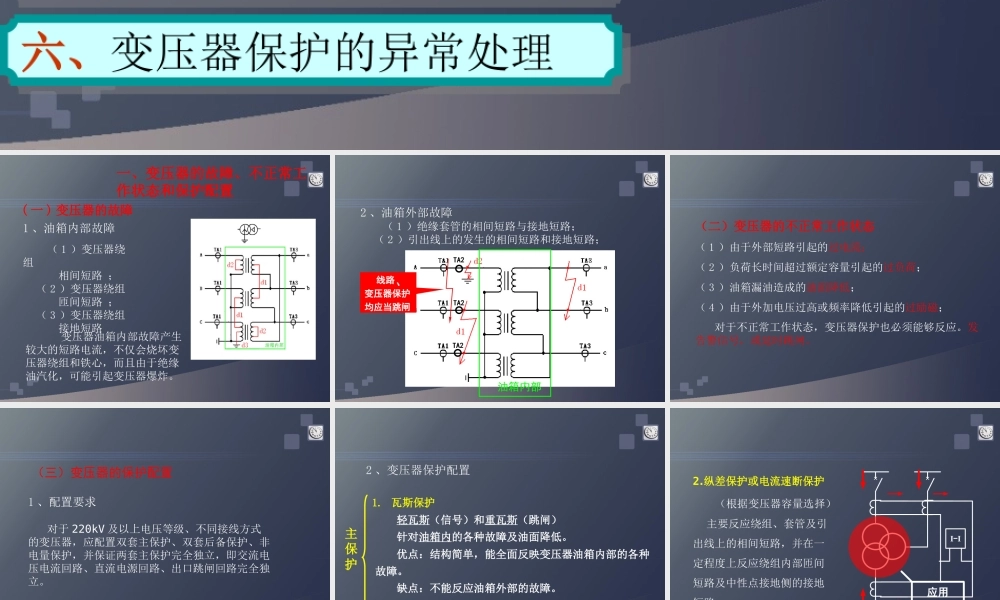

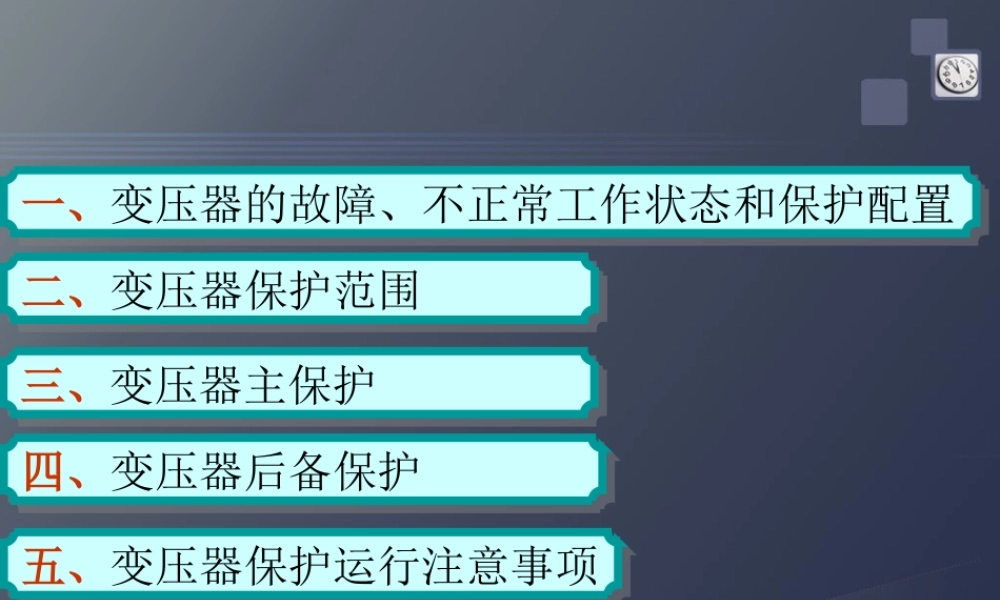

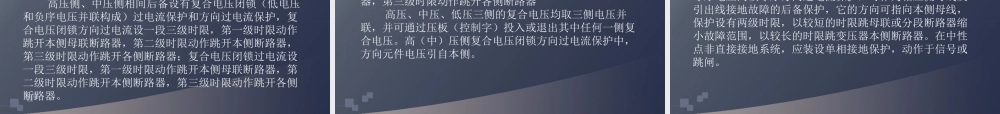

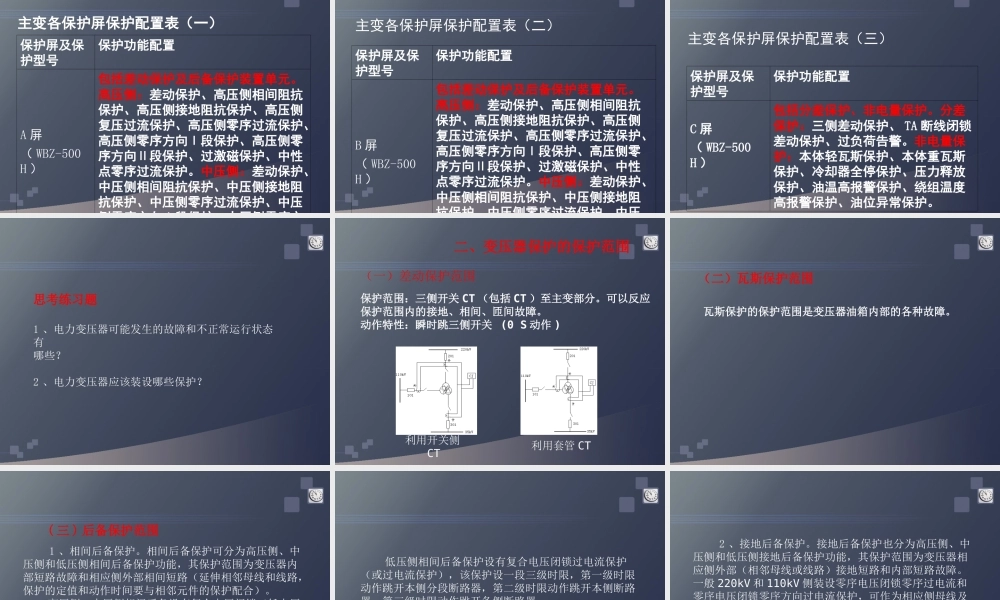

五、变压器保护运行注意事项五、变压器保护运行注意事项四、变压器后备保护四、变压器后备保护三、变压器主保护三、变压器主保护一、变压器的故障、不正常工作状态和保护配置一、变压器的故障、不正常工作状态和保护配置六、变压器保护的异常处理 六、变压器保护的异常处理 二、变压器保护范围二、变压器保护范围一、变压器的故障、不正常工作状态和保护配置1 、油箱内部故障 （ 1 ）变压器绕组 相间短路 ； （ 2 ）变压器绕组 匝间短路 ； （ 3 ）变压器绕组 接地短路 变压器油箱内部故障产生较大的短路电流，不仅会烧坏变压器绕组和铁心，而且由于绝缘油汽化，可能引起变压器爆炸。( 一 ) 变压器的故障2 、油箱外部故障 （ 1 ）绝缘套管的相间短路与接地短路； （ 2 ）引出线上的发生的相间短路和接地短路；油箱内部TA2TA2TA2线路、变压器保护均应当跳闸（二）变压器的不正常工作状态（ 1 ）由于外部短路引起的过电流；（ 2 ）负荷长时间超过额定容量引起的过负荷；（ 3 ）油箱漏油造成的油面降低；（ 4 ）由于外加电压过高或频率降低引起的过励磁； 对于不正常工作状态，变压器保护也必须能够反应。发告警信号，或延时跳闸。 （三）变压器的保护配置1 、配置要求 对于 220kV 及以上电压等级、不同接线方式的变压器，应配置双套主保护、双套后备保护、非电量保护，并保证两套主保护完全独立，即交流电压电流回路、直流电源回路、出口跳闸回路完全独立。主保护1. 瓦斯保护 轻瓦斯（信号）和重瓦斯（跳闸） 针对油箱内的各种故障及油面降低。 优点：结构简单，能全面反映变压器油箱内部的各种故障。 缺点：不能反应油箱外部的故障。2.纵差保护或电流速断保护2 、变压器保护配置2.纵差保护或电流速断保护 （根据变压器容量选择） 主要反应绕组、套管及引出线上的相间短路，并在一定程度上反应绕组内部匝间短路及中性点接地侧的接地短路。 特点：瞬时动作切除故障应用基尔霍夫电流定律I-I3 、外部相间短路的后备保护 1 ）过电流保护 2 ）复合电压起动的过流保护 3 ）负序电流保护和单相式低压起动的过电流保护 4 ）阻抗保护4 、外部接地短路的后备保护 1 ）零序电流保护（若中性点接地） 2 ）零序过电压保护、在中性点装放电间隙加零序电流保护5 、过负荷保护 6 、过励磁保护7 、其它非电气量保护（油箱内温度、压力升高，冷却系统故障）延时跳闸或发信号1—— 瓦斯保护2——...
