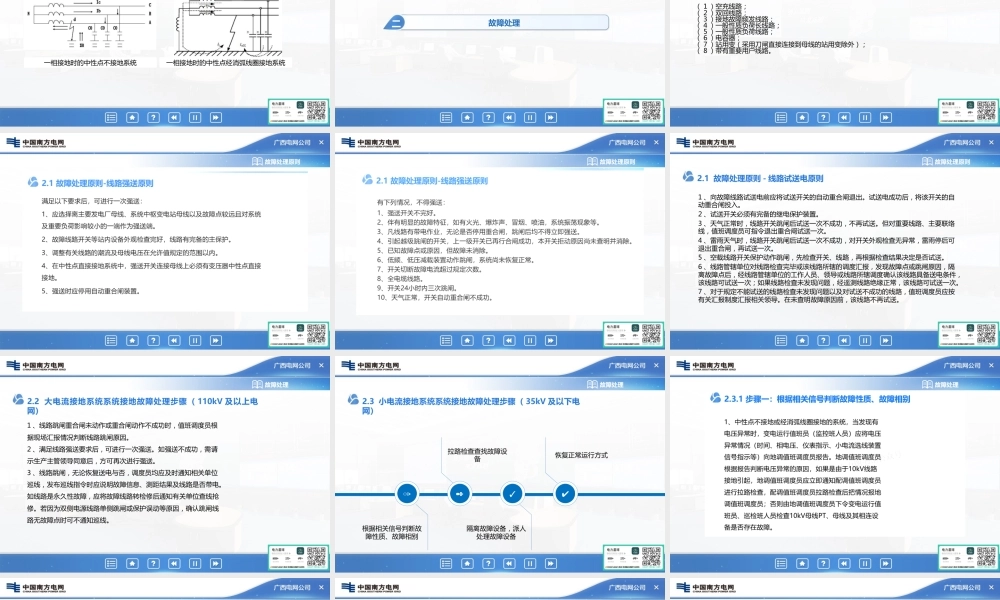

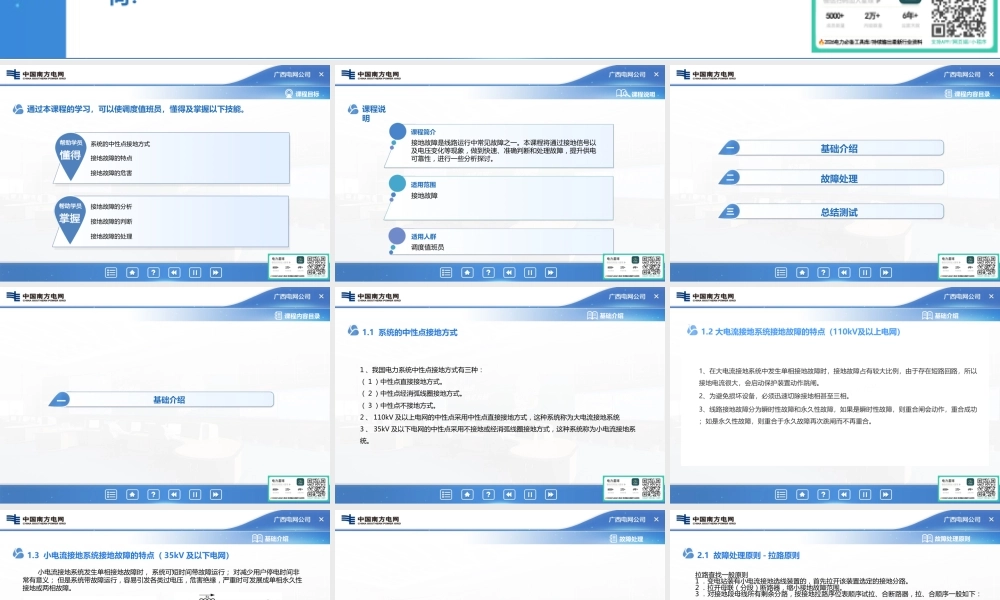

制作时间：学习时长：接地故障处理30 分钟课程目标通过本课程的学习，可以使调度值班员，懂得及掌握以下技能。系统的中性点接地方式接地故障的特点接地故障的危害接地故障的判断接地故障的处理接地故障的分析课程说明课程简介适用范围适用人群课程说明接地故障是线路运行中常见故障之一。本课程将通过接地信号以及电压变化等现象，做到快速、准确判断和处理故障，提升供电可靠性，进行一些分析探讨。 接地故障调度值班员二一三课程内容目录故障处理基础介绍总结测试课程内容目录基础介绍一 1 、我国电力系统中性点接地方式有三种：（ 1 ）中性点直接接地方式。（ 2 ）中性点经消弧线圈接地方式。（ 3 ）中性点不接地方式。2 、 110kV 及以上电网的中性点采用中性点直接接地方式，这种系统称为大电流接地系统3 、 35kV 及以下电网的中性点采用不接地或经消弧线圈接地方式，这种系统称为小电流接地系统。 1.1 系统的中性点接地方式 基础介绍基础介绍 小电流接地系统发生单相接地故障时， 系统可短时间带故障运行； 对减少用户停电时间非常有意义； 但是系统带故障运行，容易引发各类过电压，危害绝缘，严重时可发展成单相永久性接地或两相故障。 1.3 小电流接地系统接地故障的特点（ 35kV 及以下电网）基础介绍一相接地时的中性点不接地系统一相接地时的中性点经消弧线圈接地系统故障处理故障处理二2.1 故障处理原则 - 拉路原则拉路查找一般原则 1 ．变电站装有小电流接地选线装置的，首先拉开该装置选定的接地分路。 2 ．拉开母联（分段）断路器，缩小接地故障范围。 3 ．对接地段母线所有剩余分路，按接地拉路序位表顺序试拉、合断路器，拉、合顺序一般如下： （ 1 ）空充线路； （ 2 ）双回线路； （ 3 ）接地故障频发线路； （ 4 ）一般性质负荷长线路； （ 5 ）一般性质负荷线路； （ 6 ）电容器； （ 7 ）站用变（采用刀闸直接连接到母线的站用变除外）；（ 8 ）带有重要用户线路。 故障处理原则故障处理原则故障处理原则2.1 故障处理原则 - 线路试送电原则故障处理原则1 、向故障线路试送电前应将试送开关的自动重合闸退出。试送电成功后，将该开关的自动重合闸投入。2 、试送开关必须有完备的继电保护装置。3 、天气正常时，线路开关跳闸后试送一次不成功，不再试送。但对重要线路、主要联络线，值班调度员可指令退出重合闸试送一次。4 、雷雨天气时，线路开关跳闸后试...
