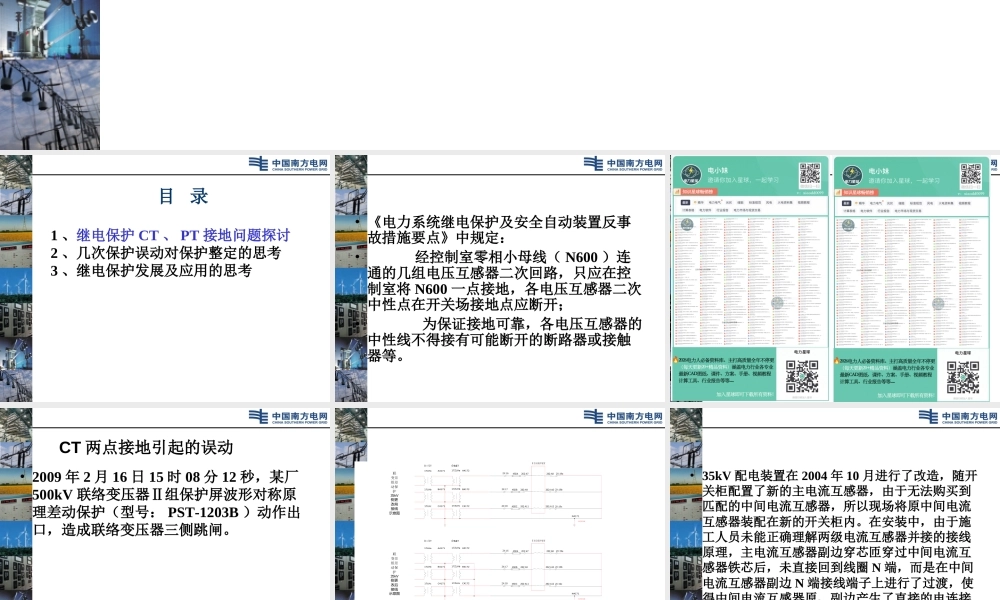

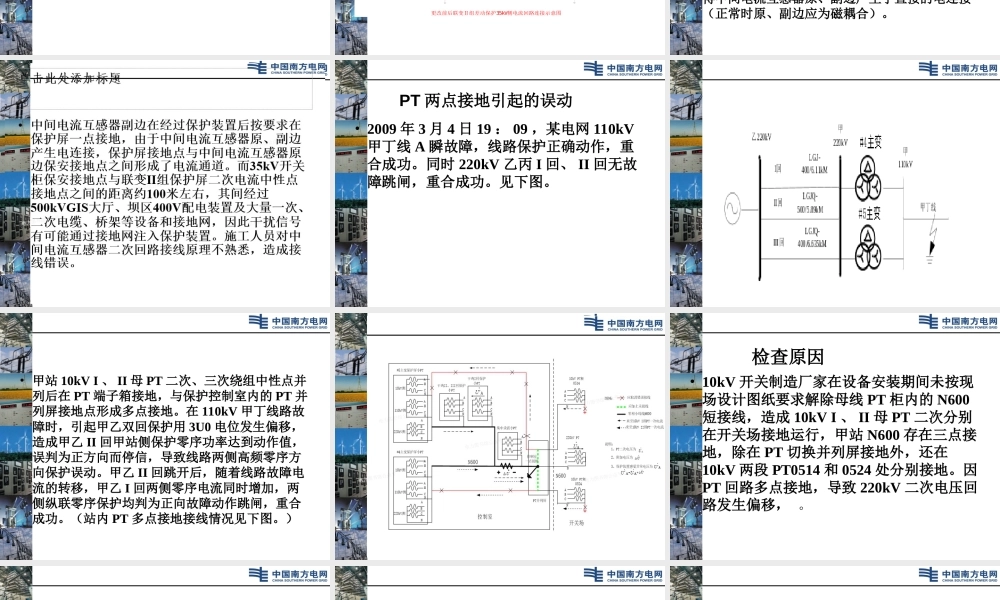

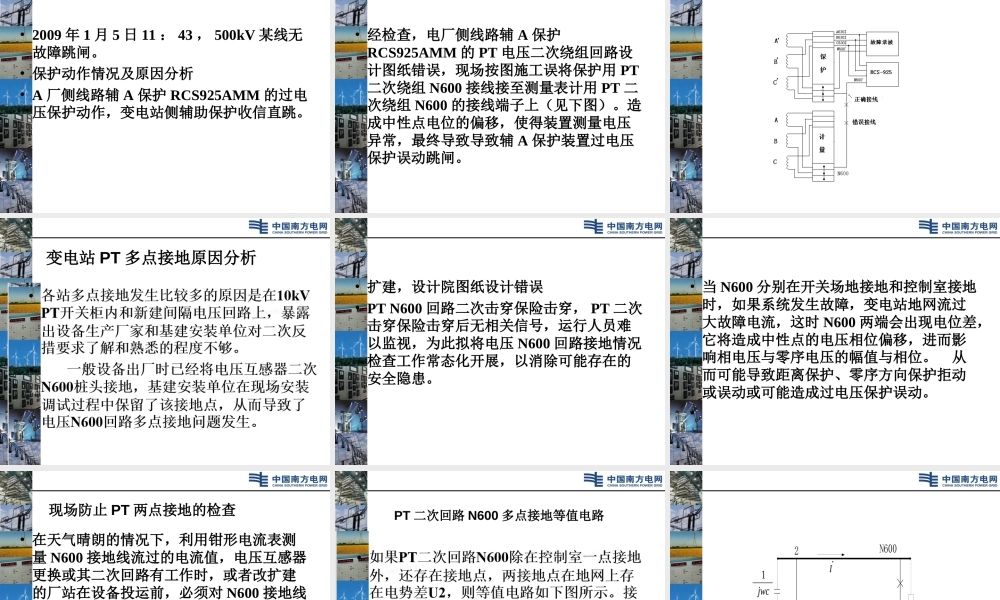

国家电力公司南方公司State Power South Company 继电保护典型问题专业解析继电保护典型问题专业解析目录1 、继电保护 CT 、 PT 接地问题探讨2 、几次保护误动对保护整定的思考3 、继电保护发展及应用的思考• 《电力系统继电保护及安全自动装置反事故措施要点》中规定：• 经控制室零相小母线（ N600 ）连通的几组电压互感器二次回路，只应在控制室将 N600 一点接地，各电压互感器二次中性点在开关场接地点应断开；• 为保证接地可靠，各电压互感器的中性线不得接有可能断开的断路器或接触器等。• 2009 年 2 月 16 日 15 时 08 分 12 秒，某厂500kV 联络变压器Ⅱ组保护屏波形对称原理差动保护（型号： PST-1203B ）动作出口，造成联络变压器三侧跳闸。 CT 两点接地引起的误动更改前后联变Ⅱ组差动保护35kV侧电流回路连接示意图联变Ⅱ组差动保护35kV侧更改后接线示意图17LHcC417117LHbB417117LHaA4171Ò »´ ÎCTB4172C417217ZLHc17ZLHbA417217ZLHaÖ Ð¼äCT联变Ⅱ组差动保护35kV侧更改前接线示意图17ZLHaA4172A417117LHa17LHcC417117LHbB4171C417217ZLHcB417217ZLHbÒ »´ ÎCTÖ Ð¼äCT保护屏接地N4171221121保护屏接地212211N4171• 35kV 配电装置在 2004 年 10 月进行了改造，随开关柜配置了新的主电流互感器，由于无法购买到匹配的中间电流互感器，所以现场将原中间电流互感器装配在新的开关柜内。在安装中，由于施工人员未能正确理解两级电流互感器并接的接线原理，主电流互感器副边穿芯匝穿过中间电流互感器铁芯后，未直接回到线圈 N 端，而是在中间电流互感器副边 N 端接线端子上进行了过渡，使得中间电流互感器原、副边产生了直接的电连接（正常时原、副边应为磁耦合）。• 2009 年 3 月 4 日 19 ： 09 ，某电网 110kV甲丁线 A 瞬故障，线路保护正确动作，重合成功。同时 220kV 乙丙 I 回、 II 回无故障跳闸，重合成功。见下图。PT 两点接地引起的误动• 甲站 10kV I 、 II 母 PT 二次、三次绕组中性点并列后在 PT 端子箱接地，与保护控制室内的 PT 并列屏接地点形成多点接地。在 110kV 甲丁线路故障时，引起甲乙双回保护用 3U0 电位发生偏移，造成甲乙 II 回甲站侧保护零序功率达到动作值，误判为正方向而停信，导致线路两侧高频零序方向保护误动。甲乙 II 回跳开后，随着线路故障电流的转移，甲乙 I 回两侧零序电流同时增加，两...
