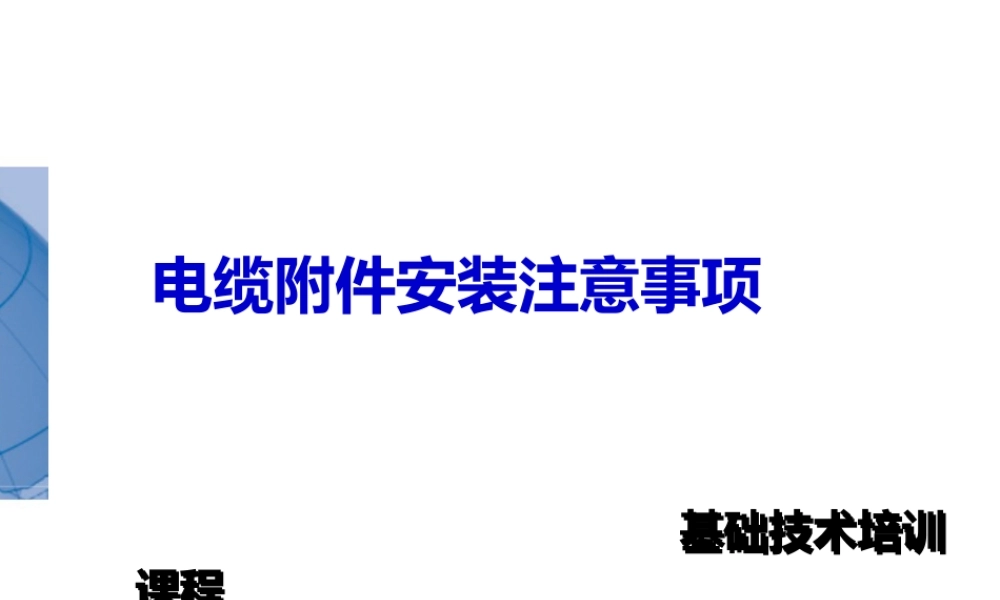

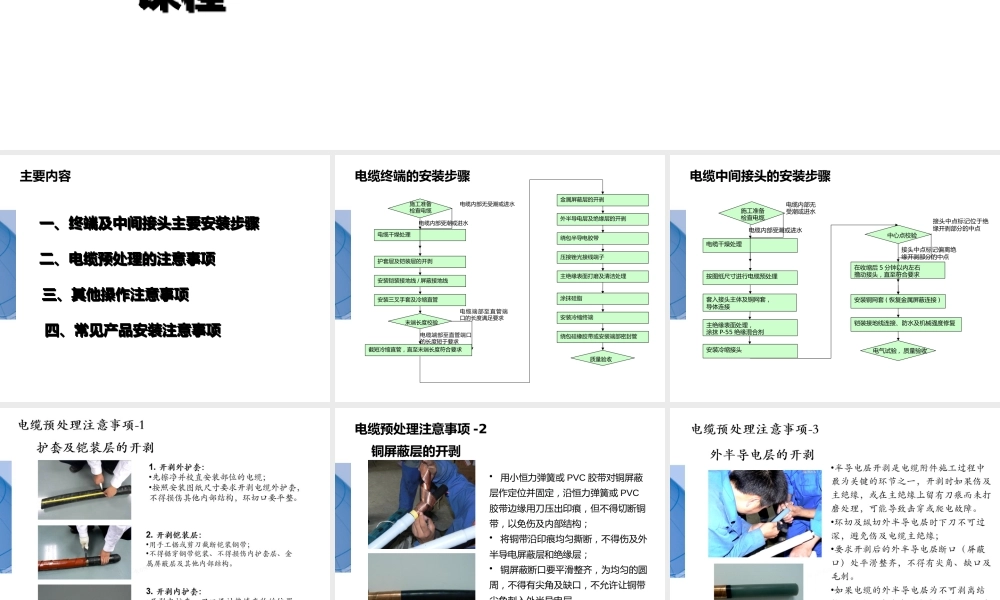

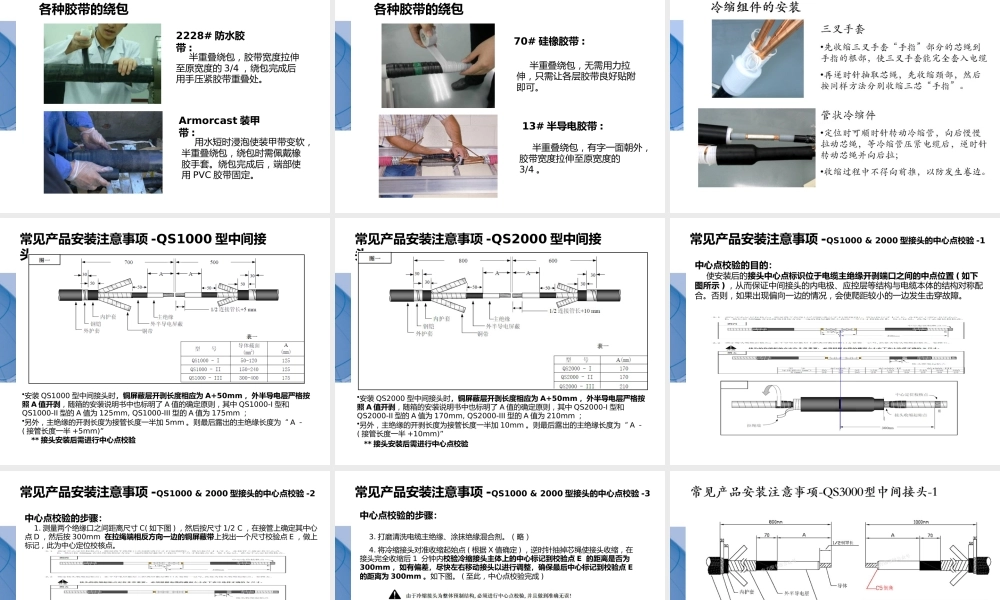

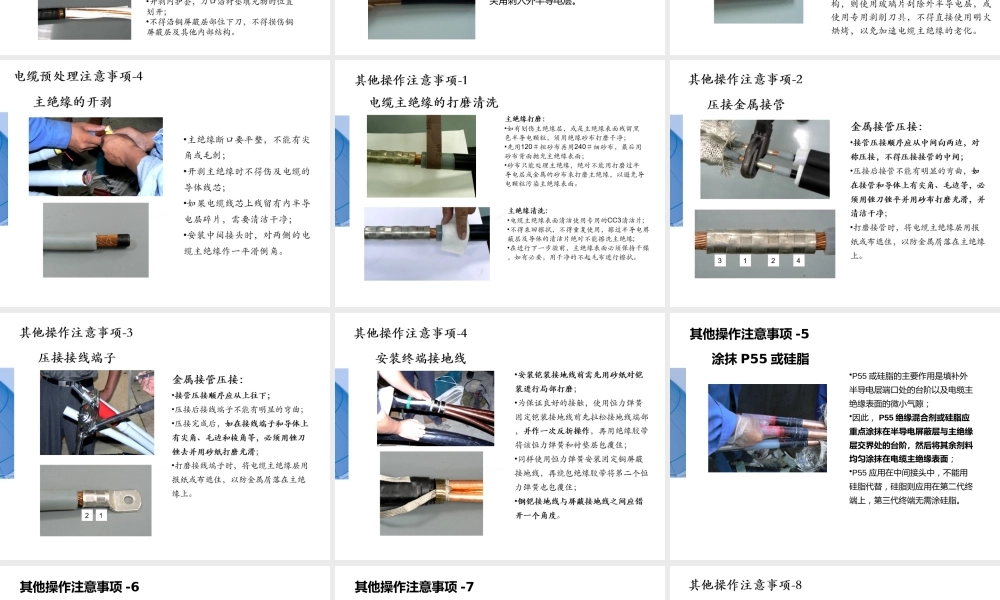

电缆附件安装注意事项 基础技术培训课程 基础技术培训课程主要内容一、终端及中间接头主要安装步骤一、终端及中间接头主要安装步骤二、电缆预处理的注意事项二、电缆预处理的注意事项三、其他操作注意事项三、其他操作注意事项四、常见产品安装注意事项四、常见产品安装注意事项电缆终端的安装步骤护套层及铠装层的开剥电缆干燥处理电缆内部受潮或进水电缆内部无受潮或进水施工准备检查电缆安装三叉手套及冷缩直管安装铠装接地线 / 屏蔽接地线末端长度校验截短冷缩直管，直至末端长度符合要求电缆端部至直管端口的长度短于要求电缆端部至直管端口的长度满足要求金属屏蔽层的开剥压接锉光接线端子外半导电层及绝缘层的开剥绕包半导电胶带主绝缘表面打磨及清洁处理涂抹硅脂安装冷缩终端绕包硅橡胶带或安装端部密封管质量验收电缆中间接头的安装步骤接头中点标记位于绝缘开剥部分的中点按图纸尺寸进行电缆预处理主绝缘表面处理，涂抹 P-55 绝缘混合剂套入接头主体及铜网套，导体连接安装冷缩接头电缆干燥处理电缆内部受潮或进水电缆内部无受潮或进水施工准备检查电缆中心点校验在收缩后 5 分钟以内左右撸动接头，直至符合要求接头中点标记偏离绝缘开剥部分的中点安装铜网套 ( 恢复金属屏蔽连接 )铠装接地线连接、防水及机械强度修复电气试验 , 质量验收电缆预处理注意事项 -2铜屏蔽层的开剥• 用小恒力弹簧或 PVC 胶带对铜屏蔽层作定位并固定，沿恒力弹簧或 PVC胶带边缘用刀压出印痕，但不得切断铜带，以免伤及内部结构；• 将铜带沿印痕均匀撕断，不得伤及外半导电屏蔽层和绝缘层；• 铜屏蔽断口要平滑整齐，为均匀的圆周，不得有尖角及缺口，不允许让铜带尖角刺入外半导电层。其他操作注意事项 -5涂抹 P55 或硅脂•P55 或硅脂的主要作用是填补外半导电层端口处的台阶以及电缆主绝缘表面的微小气隙；•因此， P55 绝缘混合剂或硅脂应重点涂抹在半导电屏蔽层与主绝缘层交界处的台阶，然后将其余剂料均匀涂抹在电缆主绝缘表面；•P55 应用在中间接头中，不能用硅脂代替，硅脂则应用在第二代终端上，第三代终端无需涂硅脂。 其他操作注意事项 -6各种胶带的绕包2228# 防水胶带 : 半重叠绕包，胶带宽度拉伸至原宽度的 3/4 ，绕包完成后用手压紧胶带重叠处。Armorcast 装甲带 : 用水短时浸泡使装甲带变软，半重叠绕包，绕包时需佩戴橡胶手套。绕包完成后，端部使用 PVC 胶带固定。70# 硅橡胶带 : 半重叠绕包，无...
