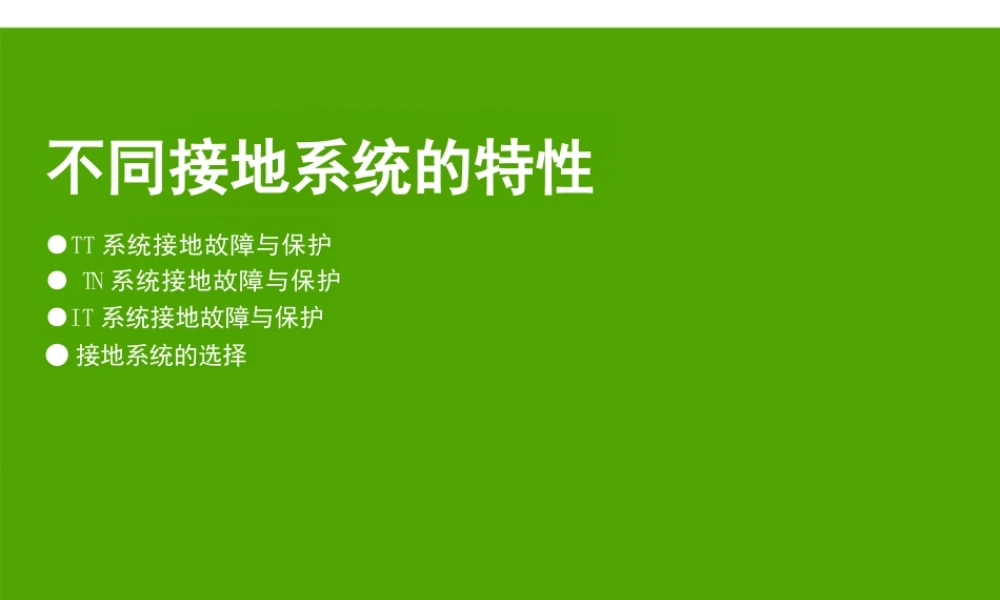

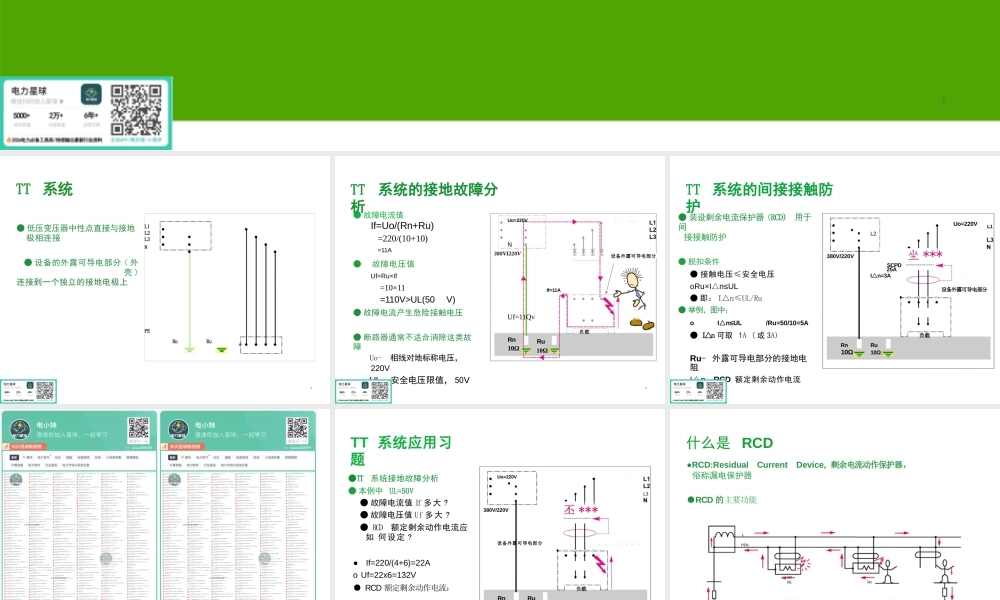

不同接地系统的特性●TT 系统接地故障与保护● TN 系统接地故障与保护●IT 系统接地故障与保护● 接地系统的选择L1L2L3NPERn RuTT 系统● 低压变压器中性点直接与接地 极相连接● 设备的外露可导电部分 ( 外壳 )连接到一个独立的接地电极上2Uo=220VN设备外露可导电部分If=11AUf=11Qv负载Rn10Ω● 故障电流值If=Uo/(Rn+Ru)=220/(10+10)=11A● 故障电压值Uf=Ru×If=10×11=110V>UL(50 V)● 故障电流产生危险接触电压● 断路器通常不适合消除这类故障Uo- 相线对地标称电压，220VUL- 安全电压限值， 50VTT 系统的接地故障分析Ru10Ω380VI220V3Uo=220V L1L2坐 ***SCPD25AI△n=3A设备外露可导电部分负载Ru10Ω● 装设剩余电流保护器 (RCD) 用于间接接触防护● 脱扣条件● 接触电压≤安全电压oRu×I△n≤UL● 即： I△n≤UL/Ru● 举例，图中：o I△n≤UL /Ru=50/10=5A● I△n 可取 1A ( 或 3A)Ru- 外露可导电部分的接地电阻I△n- RCD 额定剩余动作电流TT 系统的间接接触防护Rn10Ω380V/220VUo=220VL3丕 ***设备外露可导电部分负载Rn Ru4Ω 6Ω●TT 系统接地故障分析● 本例中 UL=50V● 故障电流值 If 多大 ?● 故障电压值 Uf 多大 ?● RCD 额定剩余动作电流应如 何设定 ?● If=220/(4+6)=22Ao Uf=22x6=132V● RCD 额定剩余动作电流：I△n≤UL/Ru =50/6=8.3A取 1A( 或 3A)TT 系统应用习题380V/220V5LPENld3ld1什么是 RCD●RCD:Residual Current Device, 剩余电流动作保护器，俗称漏电保护器●RCD 的主要功能6● 剩余电流的检测原理：传感器检测相线与中线电流的矢量和无故障 有故障 i1i2i3iNai3i2i1i2i3 iNi3RCD 的工作原理1+i2+i3+in=0 i1+i2+i3+in=idi1i2。id7脱扣独立电压供电检测一 差动继电器测量脱扣magnetSNIr 测量检测MRCD 的工作原理 ( 续 )● 通过安装于所有带电导体之上的电流互感器，检测故障电流● 测量并计算电流瞬时值的矢量和● 通过磁线圈或继电器令保护装置脱扣，将故障回路断开phM8AC 类：只用于检测 AC剩余电流A 类：用于检测 AC 型及脉动直流型剩余电流B 类 ： 用于检测 AC 及A以及平滑直流型 剩余电流ldRCD 的不同类型Multi 9 系列Vigirex 系列Vigi Compact NSX 系列● 三种不同类型用于检测不同的故障电流Jd AIdMulti 9 系列9高灵敏度6mA10 mA30mA中灵敏度100 mA300mA500mA1A低灵敏度3 A10A20 A30ARCD 的...
