变电站一次设备（电压互感器和电流互感器）VIP免费

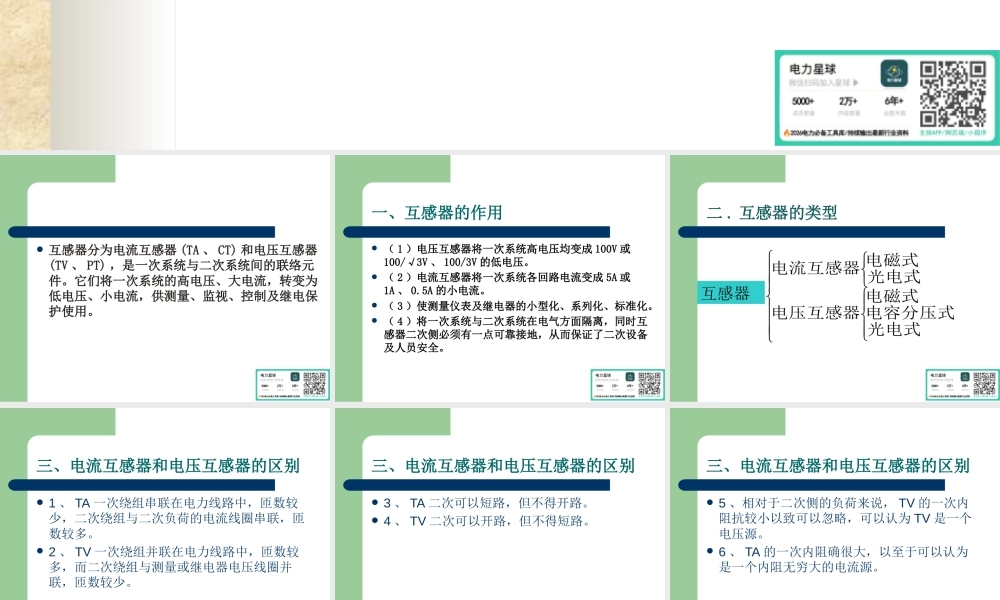

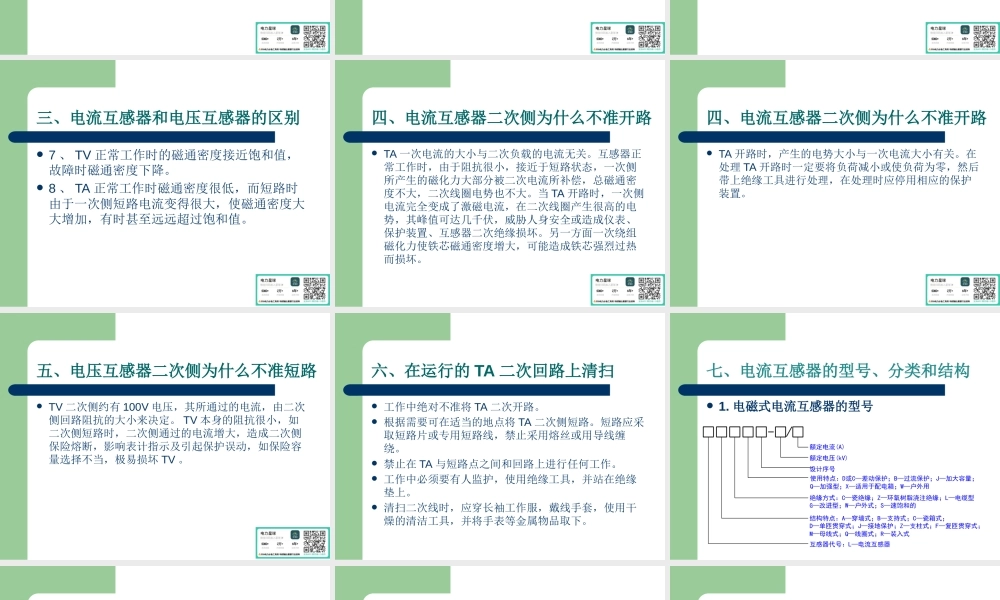

变电站一次设备— LH 、 YH 互感器分为电流互感器 (TA 、 CT) 和电压互感器(TV 、 PT) ，是一次系统与二次系统间的联络元件。它们将一次系统的高电压、大电流，转变为低电压、小电流，供测量、监视、控制及继电保护使用。一、互感器的作用 （ 1 ）电压互感器将一次系统高电压均变成 100V 或100/√3V 、 100/3V 的低电压。 （ 2 ）电流互感器将一次系统各回路电流变成 5A 或1A 、 0.5A 的小电流。 （ 3 ）使测量仪表及继电器的小型化、系列化、标准化。 （ 4 ）将一次系统与二次系统在电气方面隔离，同时互感器二次侧必须有一点可靠接地，从而保证了二次设备及人员安全。二 . 互感器的类型 光电式电容分压式电磁式电压互感器光电式电磁式电流互感器互感器 三、电流互感器和电压互感器的区别 1 、 TA 一次绕组串联在电力线路中，匝数较少，二次绕组与二次负荷的电流线圈串联，匝数较多。 2 、 TV 一次绕组并联在电力线路中，匝数较多，而二次绕组与测量或继电器电压线圈并联，匝数较少。三、电流互感器和电压互感器的区别 3 、 TA 二次可以短路，但不得开路。 4 、 TV 二次可以开路，但不得短路。三、电流互感器和电压互感器的区别 5 、相对于二次侧的负荷来说， TV 的一次内阻抗较小以致可以忽略，可以认为 TV 是一个电压源。 6 、 TA 的一次内阻确很大，以至于可以认为是一个内阻无穷大的电流源。三、电流互感器和电压互感器的区别 7 、 TV 正常工作时的磁通密度接近饱和值，故障时磁通密度下降。 8 、 TA 正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值。四、电流互感器二次侧为什么不准开路 TA 一次电流的大小与二次负载的电流无关。互感器正常工作时，由于阻抗很小，接近于短路状态，一次侧所产生的磁化力大部分被二次电流所补偿，总磁通密度不大，二次线圈电势也不大。当 TA 开路时，一次侧电流完全变成了激磁电流，在二次线圈产生很高的电势，其峰值可达几千伏，威胁人身安全或造成仪表、保护装置、互感器二次绝缘损坏。另一方面一次绕组磁化力使铁芯磁通密度增大，可能造成铁芯强烈过热而损坏。四、电流互感器二次侧为什么不准开路 TA 开路时，产生的电势大小与一次电流大小有关。在处理 TA 开路时一定要将负荷减小或使负荷为零，...
