变电站大型复杂的倒闸操作VIP免费

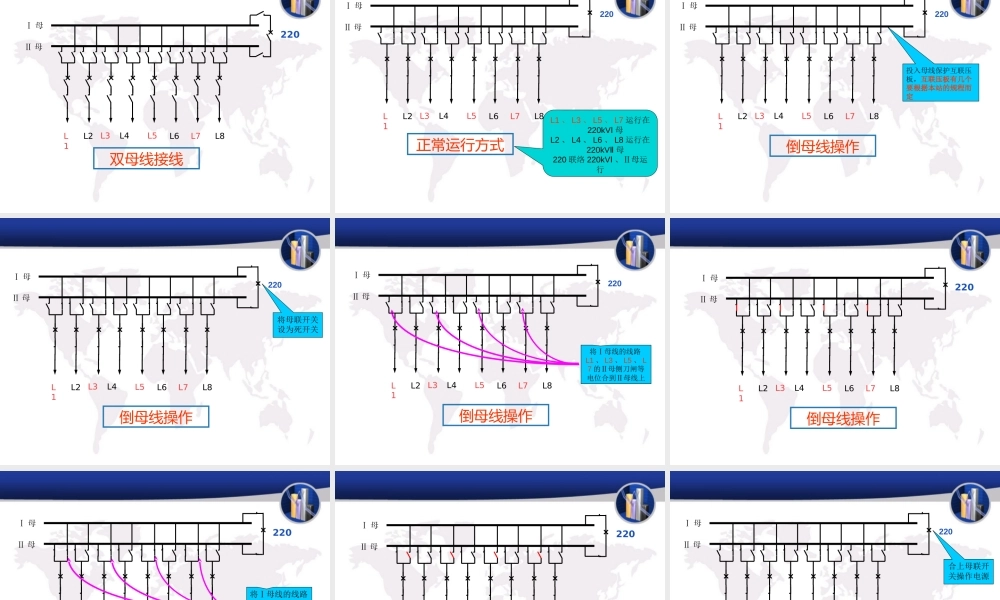

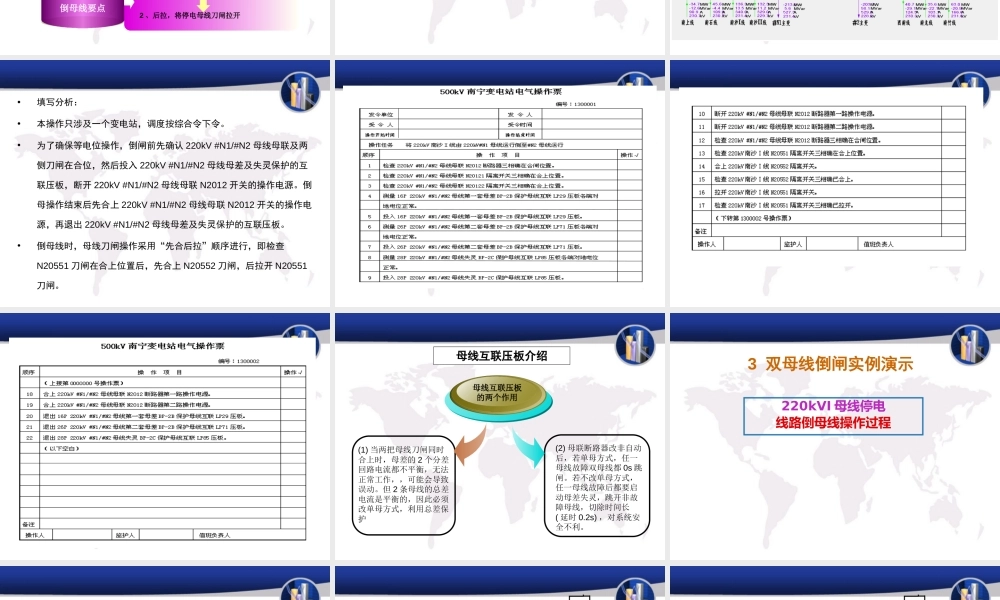

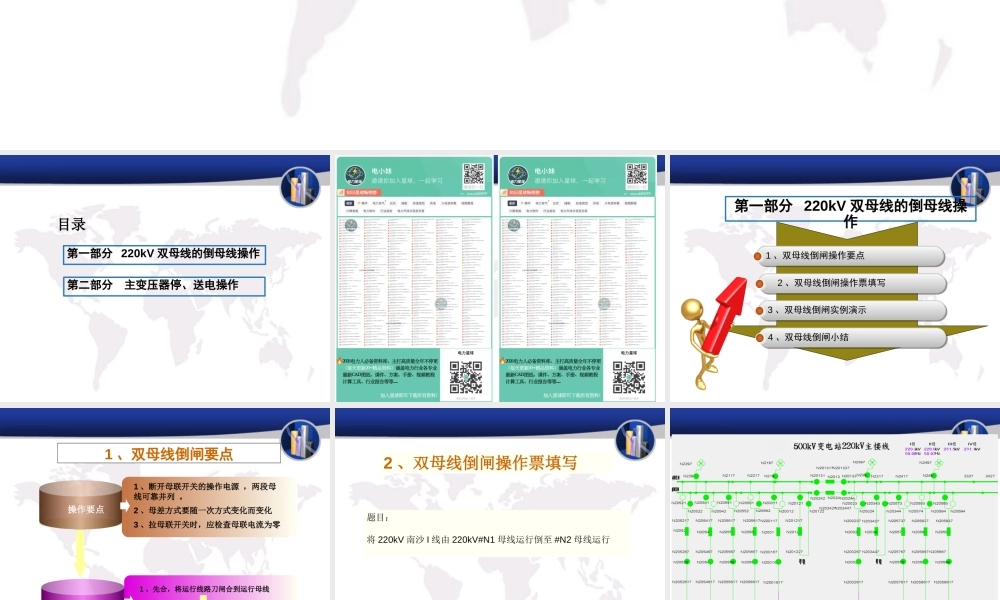

变电站大型复杂的倒闸操作第一部分 220kV 双母线的倒母线操作目录第二部分 主变压器停、送电操作1 、双母线倒闸操作要点 2 、双母线倒闸操作票填写3 、双母线倒闸实例演示 4 、双母线倒闸小结 第一部分 220kV 双母线的倒母线操作1 、双母线倒闸要点 操作要点1 、断开母联开关的操作电源 ，两段母线可靠并列 。2 、母差方式要随一次方式变化而变化 3 、拉母联开关时，应检查母联电流为零 倒母线要点1 、先合，将运行线路刀闸合到运行母线2 、后拉，将停电母线刀闸拉开 2 、双母线倒闸操作票填写题目：将 220kV 南沙 I 线由 220kV#N1 母线运行倒至 #N2 母线运行 •填写分析：•本操作只涉及一个变电站，调度按综合令下令。•为了确保等电位操作，倒闸前先确认 220kV #N1/#N2 母线母联及两侧刀闸在合位，然后投入 220kV #N1/#N2 母线母差及失灵保护的互联压板，断开 220kV #N1/#N2 母线母联 N2012 开关的操作电源。倒母操作结束后先合上 220kV #N1/#N2 母线母联 N2012 开关的操作电源，再退出 220kV #N1/#N2 母线母差及失灵保护的互联压板。•倒母线时，母线刀闸操作采用“先合后拉”顺序进行，即检查N20551 刀闸在合上位置后，先合上 N20552 刀闸，后拉开 N20551刀闸。中调中调母线互联压板介绍(1) 当两把母线刀闸同时合上时，母差的 2 个分差回路电流都不平衡，无法正常工作，，可能会导致误动。但 2 条母线的总差电流是平衡的，因此必须改单母方式，利用总差保护 母线互联压板的两个作用(2) 母联断路器改非自动后，若单母方式，任一母线故障双母线都 0s 跳闸。若不改单母方式，任一母线故障后都要启动母差失灵，跳开非故障母线，切除时间长( 延时 0.2s) ，对系统安全不利。 220kVⅠ 母线停电线路倒母线操作过程3 双母线倒闸实例演示220L1L2L3L4L5L6L7L8Ⅰ 母Ⅱ 母双母线接线L1L2L3L4L5L6L7L8Ⅰ 母Ⅱ 母220正常运行方式L1 、 L3 、 L5 、 L7 运行在 220kVⅠ 母L2 、 L4 、 L6 、 L8 运行在 220kVⅡ 母220 联络 220kVⅠ 、Ⅱ母运行L1L2L3L4L5L6L7L8Ⅰ 母Ⅱ 母220倒母线操作投入母线保护互联压板，互联压板有几个要根据本站的规程而定L1L2L3L4L5L6L7L8Ⅰ 母Ⅱ 母220倒母线操作将母联开关设为死开关L1L2L3L4L5L6L7L8Ⅰ 母Ⅱ 母220倒母线操作将Ⅰ母线的线路L1 、 L3 、 L5 、 L7 的Ⅱ母侧刀闸等电位合到Ⅱ母线上L1L2L3L4L5L6L7L8Ⅰ 母...
